521СА201, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



521СА201 микросхемы полупроводниковой:

521СА201 — компаратор напряжения общего применения и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в металлостеклянном корпусе 3101.8-1, вес не превышает 1,5g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям бК0.347.015ТУ2.

Ссылки на технические материалы

ссылки на 521СА201 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

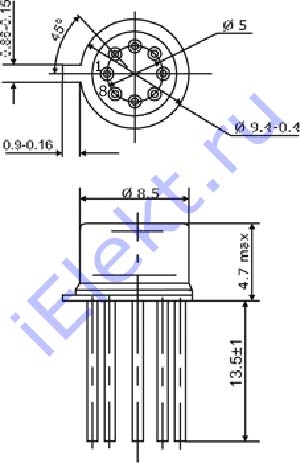

Схема расположения выводов

схема расположения выводов

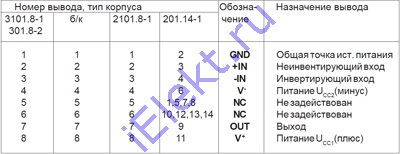

Назначение выводов

таблица 521СА201 назначения выводов:
Номер вывода Обозна-
чение
Значение вывода Номер вывода Обозна-
чение
Значение вывода
1 GND Общая тока ИП 5 NC Не используется
2 +IN Неинвертир-ий вх 6 NC Не используется
3 -IN Инвертир-ий вх 7 OUT Вых
4 V- Питание U cc2 (-) 8 V+ Питание U cc1 (+)

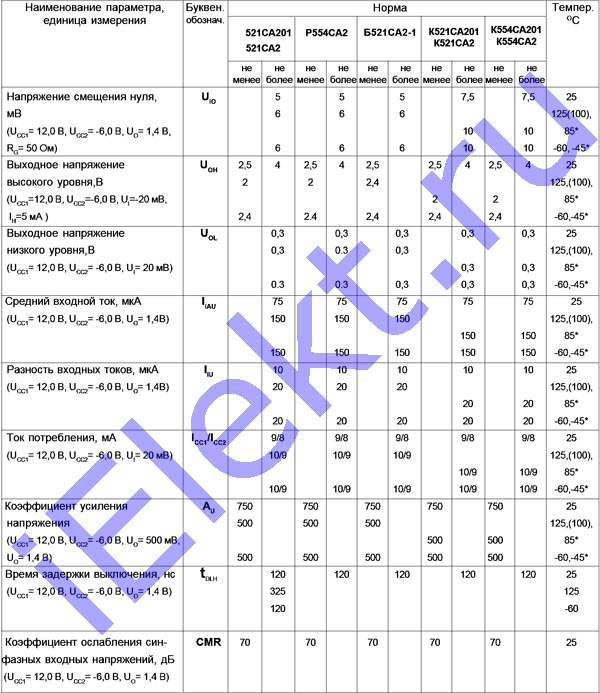

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 521СА201 электро параметров:
Наименование параметра, режим замера, единица замера Буквенное обозначение Допуск Темпер,
оС
больше меньше
Напряжение смещения нуля, mV ((UCC1=12,0V, UCC2=-6,0V, UО=1,4V, RG=50Om) U IO   5 25
  6 125
  6 -60, -45
Выходное напряжение высокого уровня, V (UCC1=12,0V, UCC2=-6,0V, UI=-20mV, IH=5mA) U OH 2,5 4 25
2   125
2,4   -60, -45
Выходное напряжение низкого уровня, V (UCC1=12,0V, UCC2=-6,0V, UI=20mV) U OL   0,3 25
  0,3 125
  0,3 -60, -45
Средний входной ток, uA (UCC1=12,0V, UCC2=-6,0V, UO=1,4V) I IAU   75 25
  150 125
  150 -60, -45
Разность входных токов, uA (UCC1=12,0V, UCC2=-6,0V, UO=1,4V) I IU   10 25
  20 125
  20 -60, -45
Ток потребления, mA (UCC1=12,0V, UCC2=-6,0V, UI=20mV) ICC1/ICC2   9/8 25
  10/9 125
  10/9 -60, -45
Коэффициент усиления напряжения (UCC1=12,0V, UCC2=-6,0V, UО=500mV, UO=1,4V) A U 750   25
500   125
500   -60, -45
Время задержки выключения, ns (UCC1=12,0V, UCC2=-6,0V, UО=1,4V) t DLH   120 25
  325 125
  120 -60, -45
Коэффициент ослабления синфазных входных напряжений, dB (UCC1=12,0V, UCC2=-6,0V, UО=1,4V) CMR 70   25

Предельные 521СА201 параметры
