521СА401, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
521СА401 микросхемы полупроводниковой:
521СА401 — быстродействующий стробирующий компаратор напряжения с прямым и обратным выходами и используются в РЭА в большой области эксплуатации. Аналоговая часть микросхемы состоит из 2-каскадного ОУ с противо-фазными выходами. Выходы усилителя соединены с одним из входов ТТЛэлементов 2/И/НЕ, входящему в цифровую часть чипа. 2-ые входы компараторов являются входами стробирования. ИМ изготовлены в металлостеклянном корпусе 3107.12-1, вес не превышает 1,5g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям бК0.347.015ТУ3.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||

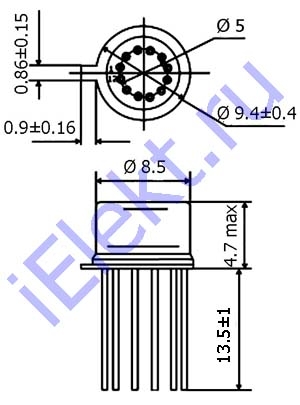

Знак завода изготовителя
Схема расположения выводов

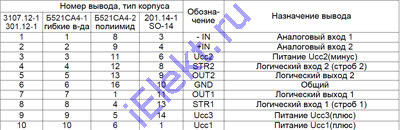

Назначение выводов
| Номер вывода | Обозна- чение |
Значение вывода | Номер вывода | Обозна- чение |
Значение вывода |
| 1 | -IN | Аналог-ый вх1 | 6 | GND | Общий |
| 2 | +IN | Аналог-ый вх2 | 7 | OUT1 | Логич-ий вых1 |
| 3 | Ucc2 | Питание U cc2 (-) | 8 | STR1 | Логич-ий вх1 (строб1) |
| 4 | STR2 | Логич-ий вх2 (строб2) | 9 | Ucc3 | Питание U cc3 (+) |
| 5 | OUT2 | Логич-ий вых2 | 10 | Ucc1 | Питание U cc1 (+) |

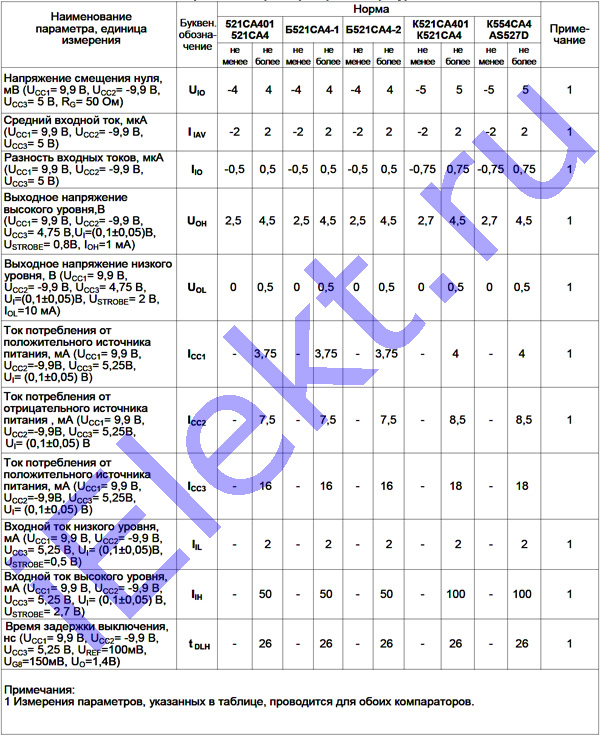

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Буквенное обозначение | Допуск | Приме- чание |
|
| больше | меньше | |||
| Напряжение смещения нуля, mV (U CC1=9,9V, U CC2=-9,9V, U CC3=5V, RG=50Om) | U IO | -4 | 4 | 1 |
| Средний входной ток, uA (U CC1=9,9V, U CC2=-9,9V, U CC3=5V) | I IAV | -2 | 2 | 1 |
| Разность входных токов, uA (U CC1=9,9V, U CC2=-9,9V, U CC3=5V) | I IO | -0,5 | 0,5 | 1 |
| Uвыходн высокого уровня, V (U CC1=9,9V, U CC2=-9,9V, U CC3=4,75V, U I=(0,1+-0,05)V, U STROBE=0,8V, I OH=1mA) | U OH | 2,5 | 4,5 | 1 |
| Uвыходн низкого уровня, V (U CC1=9,9V, U CC2=-9,9V, U CC3=4,75V, U I=(0,1+-0,05)V, U STROBE=2V, I OL=10mA) | U OL | 0 | 0,5 | 1 |
| Iпотр от положительного источника питания, mA (U СС1=9,9V, U СС2=-9,9V, U СС3=5,25V, U I=(0,1+-0,05)V) | I CC1 | - | 3,75 | 1 |
| Iпотр от отрицательного источника питания, mA (U СС1=9,9V, U СС2=-9,9V, U СС3=5,25V, U I=(0,1+-0,05)V) | I CC2 | - | 7,5 | 1 |
| Iпотр от положительного источника питания, mA (U СС1=9,9V, U СС2=-9,9V, U СС3=5,25V, U I=(0,1+-0,05)V) | I CC3 | - | 16 | |
| Входной ток низкого уровня, mA (U CC1=9,9V, U CC2=-9,9V, U CC3=5,25V, U I=(0,1+-0,05)V, U STROBE=0,5V) | I IL | - | 2 | 1 |
| Входной ток высокого уровня, mA (U CC1=9,9V, U CC2=-9,9V, U CC3=5,25V, U I=(0,1+-0,05)V, U STROBE=2,7V) | I IH | - | 50 | 1 |
| tзадерж выключения, ns (U CC1=9,9V, U CC2=-9,9V, U CC3=5,25V, U REF=100mV, U G8=150mV, U O=1,4V) | t DLH | - | 26 | 1 |
1. Измерения параметров, указанных в таблице, проводится для обоих компараторов.
Предельные 521СА401 параметры
