521СА5 микросхемы полупроводниковой:

521СА5 — цифровая микросхема являются транзисторно матлогикой и используются в РЭА в большой области эксплуатации в качестве компаратора напряжения средней точности. Микросхемы изготовлены в керамометаллическом корпусе, вес не превышает 0,6g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям 0.347.015ТУ4.

Ссылки на технические материалы

ссылки на 521СА5 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

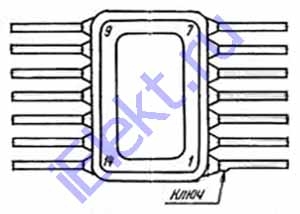

Схема расположения выводов

схема расположения выводов

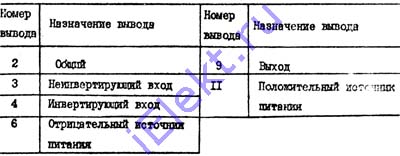

Назначение выводов

таблица 521СА5 назначения выводов:
Номер вывода Значение вывода Номер вывода Значение вывода
2 Общий 6 Отрицательный источник питания
3 Неинвертирующий вход 9 Выход
4 Инвертирующий вход 11 Положительный источник питания

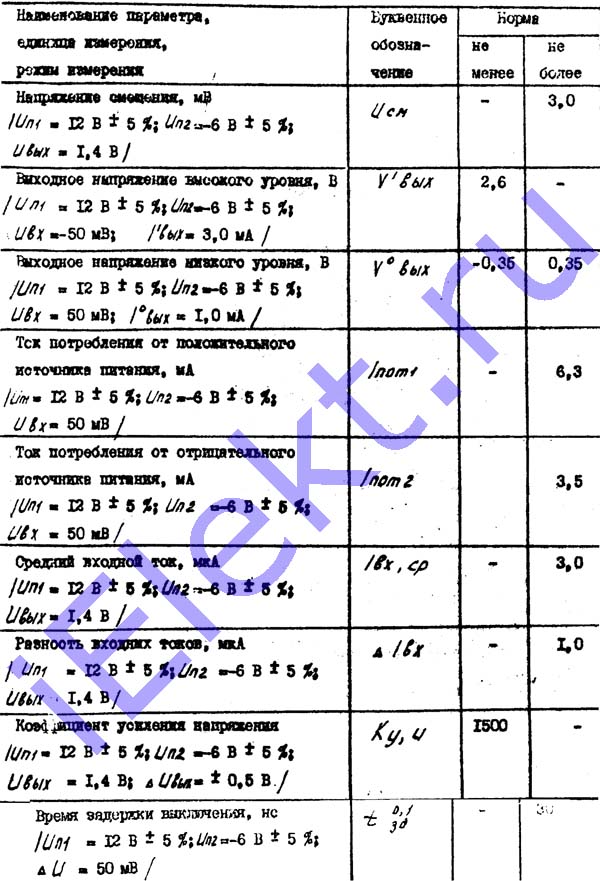

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 521СА5 электро параметров:
Наименование параметра, режим замера, единица замера Буквенное обозначение Допуск
больше меньше
Напряжение смещения, mV (Uп1=12V+-5%, Uп2=-6V+-5%, Uвх=1,4V) Uсм - 3,0
Вольтаж на выходе высшего значения, V (Uп1=12V+-5%, Uп2=-6V+-5%, Uвх=-50mV, Iвых1=3,0mA) Uвых1 2,60 -
Вольтаж на выходе низшего значения, V (Uп1=12V+-5%, Uп2=-6V+-5%, Uвх=50mV, Iвых0=1,0mA) Uвых0 -0,35 0,35
Ток потребления от положительного источника питания, mA (Uп1=12V+-5%, Uп2=-6V+-5%, Uвх=50mV) Iпот1 - 6,3
Ток потребления от отрицательного источника питания, mA (Uп1=12V+-5%, Uп2=-6V+-5%, Uвх=50mV) Iпот2 - 3,5
Средний входной ток, uA (Uп1=12V+-5%, Uп2=-6V+-5%, Uвых=1,4V) Iвх.ср - 3,0
Разность входных токов, uA (Uп1=12V+-5%, Uп2=-6V+-5%, Uвых=1,4V) ^Iвх - 1,0
Коэффициент усиления напряжения (Uп1=12V+-5%, Uп2=-6V+-5%, Uвых=1,4V, ^Uвых=+-0,5V) Ку,и 1500 -
Время задержки выключения, ns (Uп1=12V+-5%, Uп2=-6V+-5%, ^U=50mV) tзд01 - 30
Вольтаж питающий 5V+-20%

Предельные 521СА5 параметры
