525ПС2А микросхемы полупроводниковой:

525ПС2А — цифровая микросхема являются 4-ех квадратный аналоговый умножитель сигналов с ОУ на выходе и используются в РЭА в большой области эксплуатации для аналоговой обработки сигналов с целью уменьшения габаритных размеров схем автоматич управления аппаратуры, а также оборудования измеряющей и ВТ. Микросхемы изготовлены в керамометаллическом корпусе, вес не превышает 1,5g. Модель изделия наносится кодом ПСА(Б,В) на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям бК0.347.127-02 ТУ.

Ссылки на технические материалы

ссылки на 525ПС2А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

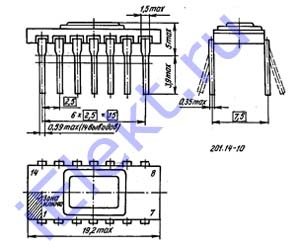

Схема расположения выводов

схема расположения выводов

Назначение выводов

таблица 525ПС2А назначения выводов:
Номер вывода Значение вывода Номер вывода Значение вывода
1 Вход Z 10 Общий
2 Выход 11 Смещение Zo
3 Напряжение питания Uсс 12 Смещение Yo
7 Вход Х 13 Вход Y
9 Смещение Хо 14 Напряжение питание Ucc

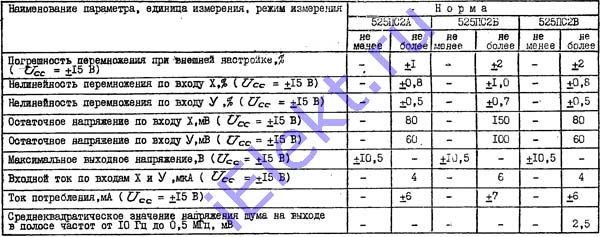

Основные электро параметры при t=25+-10 градусов Цельсия

таблица 525ПС2А основных электро параметров:
Наименование параметра, режим замера, единица замера Допуск
ПС2А ПС2Б ПС2В
больше меньше больше меньше больше меньше
Неточность умножения при внешней настройке, % (Uсс=+-15V) - +-1,0 - +-2,0 - +-2,0
Нелинейность умножения по входу Х, % (Uсс=+-15V) - +-0,80 - +-1,00 - +-0,80
Нелинейность умножения по входу Y, % (Uсс=+-15V) - +-0,50 - +-0,70 - +-0,50
Остаточный вольтаж по входу Х, mV (Uсс=+-15V) - 80,0 - 150,0 - 80,0
Остаточный вольтаж по входу Y, mV (Uсс=+-15V) - 60,0 - 100,0 - 60,0
Максимальное вольтаж на выходе, V (Uсс=+-15V) +-10,50 - +-10,50 - +-10,50 -
Ампераж на входе по входам Х и Y, uA (Uсс=+-15V) - 4,0 - 6,0 - 4,0
Ампераж потребления, mA (Uсс=+-15V) - +-6,0 - +-7,0 - +-6,0
Среднеквадратичное значение напряжения шума на выходе в полосе частот от 10Hz до 0,5MHz, mV - - - - - 2,50

Предельные 525ПС2А параметры
