527РУ1 микросхемы полупроводниковой:
527РУ1 — цифровая микросхема являются транзисторной логикой с функционалом матрица-накопитель оперативного запоминающего устройства (статического) со схемами управления и используются для работы в блоках памяти электронно-вычислительных машин, устройствах сбора и обработки информации, устройствах автоматики и контроля. Информационная емкость 64 бит, число разрядов в информационном слове - 1. Микросхемы выполнены в металлокерамическом корпусе. Марка прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение УХЛ и соответствует 1) техническим условиям бК0.348.224ТУ.Ссылки на технические материалы
| карта | фото | схема электрическая функциональная |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Вес не превышает 0,6g.

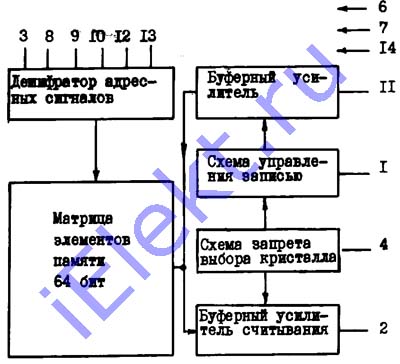

Cхема электрическая функциональная

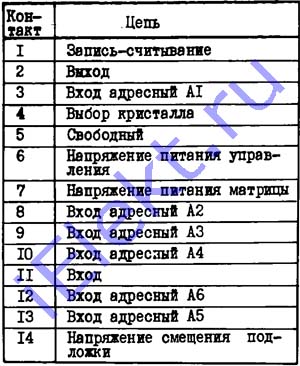

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Запись-считывание | 8 | Вход адресный А2 |
| 2 | Выход | 9 | Вход адресный А3 |
| 3 | Вход адресный А1 | 10 | Вход адресный А4 |
| 4 | Выбор кристалла | 11 | Вход |
| 5 | Свободный | 12 | Вход адресный А6 |
| 6 | Напряжение питания управления | 13 | Вход адресный А5 |
| 7 | Напряжение питания матрицы | 14 | Напряжение смещения подложки |

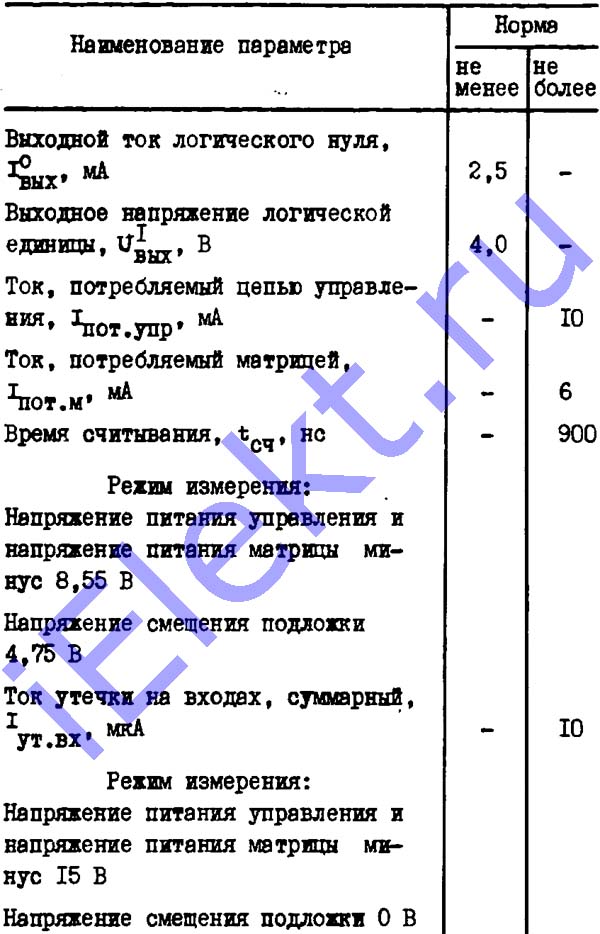

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Ампераж на входе логического нуля, Iвых0, mA | 2,5 | - |
| Вольтаж на выходе логической единицы, Uвых1, V | 4,0 | - |
| Ампераж, потребления цепью управления, Iпот.упр, mA | - | 10 |
| Ампераж, потребления матрицей, Iпот.м, mA | - | 6 |
| Продолжительность считывания, tсч, ns | - | 900 |
Режим измерения: вольтаж питающий управления и матрицы минус 8,88V; вольтаж смещения подложки 4,75V |
||
| Ампераж утечки на входах, суммированный, Iут.вх, uA | - | 10 |
| Режим измерения: вольтаж питающий управления и матрицы минус 15V; вольтаж смещения подложки 0V | ||

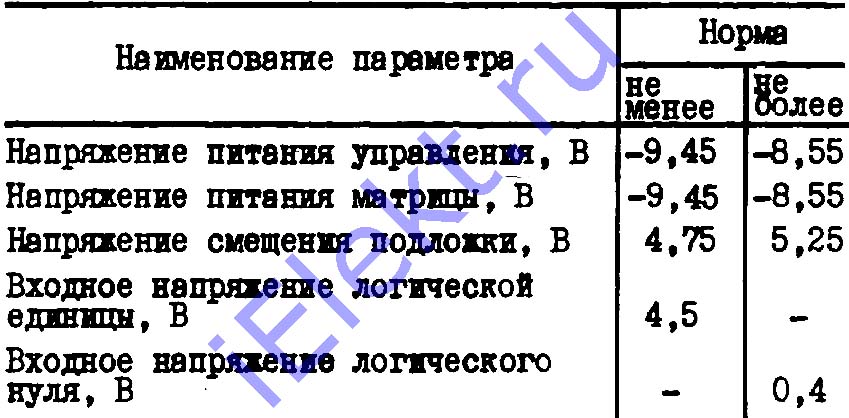

Предельные 527РУ1 параметры
| Наименование параметра | Норма | |
| больше | меньше | |
| Вольтаж питающий управления, V | -9,45 | -8,55 |
| Вольтаж питающий матрицы, V | -9,45 | -8,55 |
| Вольтаж смещения подложки, V | 4,75 | 5,25 |
| Входное напряжение логической единицы, V | 4,5 | - |
| Входное напряжение 527РУ1 логического нуля, V | - | 0,4 |
