530АП4 микросхемы полупроводниковой:
530АП4 — интегральная микросхема артикул согласно ГОСТфункциональное назначение микросхем полупроводниковых два четырехканальных формирователя (четырехразрядных магистральных передатчика) с тремя состояниями на выходе, с прямым и инверсным управлением. Используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-37 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

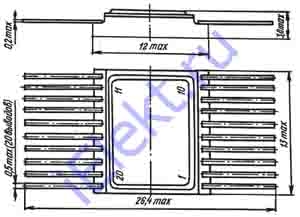

Расположения выводов схематическое
Микросхема интегральная назначение выводов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низшего значения, V (Ип.=4,5V; Ивх.1=0,8V; Ивх.2=2,0V; Iо вых=48mA) | Ио вых | - | 0,55 |
| Напряжение на выходе высшего значения, V (Ип.=4,5V; Ивх.1=0,8V; Ивх.2=2,0V; I 1 вых=-3mA) | И 1 вых | 2,4 | - |
| (Ип.=4,5V; Ивх.1=0,8V; Ивх.2=2,0V; I 1 вых=-12mA) | 2,0 | - | |
| Ампераж на входе низшего значения, mA для выводов 2, 4, 6, 8, 11, 13, 15, 17 | И о вх | - | -0,4 |
| для выводов 1, 19 при Ип=5,5V; Ивх=0,5V. | - | -2,0 | |
| Ампераж на входе высшего значения, mA (Ип=5,5V; Ивх=2,7V) | I 1 вх | - | 0,05 |
| Ампераж на выходе в третьем состоянии при низшем значении на выходе, mA (Ип.=5,5V; Ивх.1=0,8V; Ивх.2=2,0V; Ивых=0,5V) | I 3,0 вых | - | -0,05 |
| Ампераж на выходе в третьем состоянии при высшем значении на выходе, mA (Ип.=5,5V; Ивх.1=0,8V; Ивх.2=2,0V; Ивых=2,4V) | I 3,1 вых | - | -0,05 |
| Ампераж потребления при низшем значении напряжения на выходе, mA (Ип=5,5V) | I 0 пот | - | 145 |
| Ампераж потребления при высшем значении напряжения на выходе, mA (Ип=5,5V) | I 1 пот | - | 123 |
| Ампераж потребления в третьем состоянии, mA (Ип=5,5V) | I 3 пот | - | 145 |
| Продолжительность задержки 530АП4 распространения при включении, nc (Ип=5,0V; С=50pF; Rн=91Om) | t 1,0 зд.р | - | 7,0 |
| Продолжительность задержки распространения при отключении, nc (Ип=5,0V; С=50pF; Rн=91Om) | t 0,1 зд.р | - | 7,0 |
| Продолжительность задержки распространения при включении из третьего состояния в состояние низшего значения, nc (Ип=5,0V; С=50pF; Rн=91Om) | t 3,0 зд.р | - | 15,0 |
| Продолжительность задержки распространения при включении из третьего состояния в состояние высшего значения, nc (Ип=5,0V; С=50pF; Rн=91Om) | t 3,1 зд.р | - | 10,0 |
| Продолжительность задержки распространения при включении третьего состояния из состояния низшего значения, nc (Ип=5,0V; С=50pF; Rн=91Om) | t 0,3 зд.р | - | 28,0 |
| Продолжительность задержки распространения при включении третьего состояния из состояния высшего значения, nc (Ип=5,0V; С=50pF; Rн=91Om) | t 0,3 зд.р | - | 26,0 |
Предельные 530АП4 параметры
