530ГГ1 микросхемы полупроводниковой:

530ГГ1 — интегральная микросхема артикул согласно ГОСТ
основное функциональное назначение микросхем полупроводниковых - два генератора, управляемых напряжением. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-19ТУ, АЕЯР.431200.140-15ТУ.

Ссылки на технические материалы

ссылки на 530ГГ1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

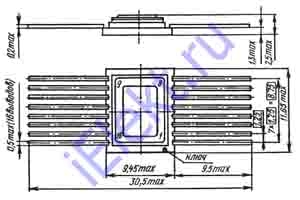

Расположения выводов схематическое

схема расположение выводов
Вес не превышает 1,8g.

Микросхема интегральная назначение выводов

таблица 530ГГ1 назначения выводов:
Номер вывода Назначение вывода Номер вывода Назначение вывода
1 Вход U 11 9 Общий 2
2 Вход U 11 10 Выход
3 Вход U 12 11 Вход разрешения
4 Вход подклюсения С ви (резонатора) 12 Вход подклюсения С ви (резонатора)
5 Вход подклюсения С ви (резонатора) 13 Вход подклюсения С ви (резонатора)
6 Вход разрешения 14 Вход U 12
7 Выход 15 Питание 1
8 Общий 1 16 Питание 2

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 530ГГ1 электрических параметров:
Наименование параметра, режим измерения, единица измерения Буквенное обозначение Норма
больше меньше
Напряжение на выходе низкого уровня, V (Uсс=4,5V; I oL=20mA) U oL - 0,5
Напряжение на выходе высокого уровня, V (Uсс=4,5V; I oп=-1mA) U oн 2,5 -
Ток на входе низкого уровня, mA (Uсс=5,5V; U 1L=0,5V) I 1L - -2,0
Ток на входе высокого уровня, mA (Uсс=5,5V; U 1H=2,7V) I 1H - 0,05
Ток на входе, mA (Uсс=5,5V; U 1=1,0V) I 1 - 0,015
(Uсс=5,5V; U 1=5,0V) - 0,05
Ток потребления, mA (Uсс=5,5V) I сс - 150,0
Частота генерирования , MHz (U cc=5,0V; U 11=1,0V; U 12=5,0V; С=4,5pF) (F) 10 25,0
(U cc=5,0V; U 11=5,0V; U 12=5,0V; С=4,5pF) 50 -
Примечание: Знак /-/ перед значением тока указывает только на его направление

Предельные 530ГГ1 параметры
