530ИП5 микросхемы полупроводниковой:
530ИП5 — интегральная микросхема артикул согласно ГОСТосновное функциональное назначение микросхем цифровых - девятиразрядная схема контроля четности/нечетности. Микросхема ТТЛ произведена по биполярной технологии с диодами Шоттки и PN переходом. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе 401.14-5. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S280. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-14ТУ, АЕЯР.431200.140-14ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

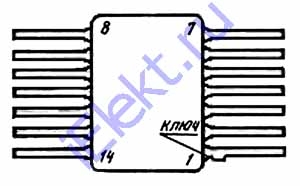

Расположения контактов схематическое
Вес не превышает 0,65g.
Микросхема интегральная назначение контактов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низкого уровня, V (Uсс=4,5V; I oL=20mA) | U oL | - | 0,5 |
| Напряжение на выходе высокого уровня, V (Uсс=4,5V; I oп=-1mA) | U oн | 2,5 | - |
| Ампераж на входе низкого уровня, mA (Uсс=5,5V; U 1L=0,5V) | I 1L | - | -10,0 |
| Ампераж на входе высокого уровня, mA (Uсс=5,5V; U 1H=2,7V) | I 1H | - | 0,25 |
| Выходной ток высокого уровня, mA (Uсс=5,5V; U 0Н=5,5V) | I 0Н | - | 0,250 |
| Ампераж потребления, mA (Uсс=5,5V) | I сс | - | 220,0 |
| Продолжительность задержки распространения при вкючении, ns (Ucc=5,0V; CL=15pF; RL=270Om) при сложении при вычитании или логических операциях |
tPНL | - - |
16,5 30,0 |
| Продолжительность задержки распространения при выкючении, ns (Ucc=5,0V; CL=15pF; RL=270Om) при сложении при вычитании или логических операциях |
tPLН | - - |
16,5 23,0 |
Предельные 530ИП5 параметры
