530ИР22 микросхемы полупроводниковой:
530ИР22 — интегральная микросхема артикул согласно ГОСТфункциональное назначение микросхем полупроводниковых - восьмиразрядный регистр на триггерах с защелкой с тремя состояниями на выходе (статический вход синхронизации). Компоненты используются в РЭА в большом спектре применения. Микросхемы производятся в металлокерамическом корпусе. Модель прибора указывается на металлическом корпусе. Номинальная температура эксплуатации микросхемы с -60 по +125oC. Климатическое исполнение УХЛ и соответствует 2) техусловиям бК0.347.022-33ТУ.
Ссылки на технические материалы

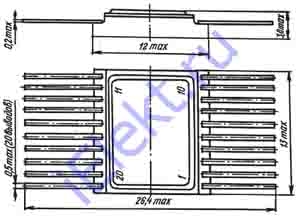

| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Вес не привышает 1,5g.
Микросхема интегральная назначение выводов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низкого уровня, V (Uсc=4,5V; I oL=20mA; U 1Н=2,0V) | U oL | - | 0,5 |
| Напряжение на выходе высокого уровня, V (Uсc=4,5V; I oп=-1mA; U 1L=0,8V) | U oн | 2,5 | - |
| Ток на входе низкого уровня, mA (Uсc=5,5V; U 1L=0,5V) | I 1L | - | -2,0 |
| Ток на входе высокого уровня, mA (Uсc=5,5V; U 1H=2,7V) | I 1H | - | 0,05 |
| Ток потребления при низком уровне напряжения на выходе, mA (Uсc=5,5V; U 1Н=5,0V) | I ссL | - | 36,0 |
| Ток потребления при высоком уровне напряжения на выходе, mA (Uсc=5,5V; U 1L=0V) | I ccH | - | 16,0 |
| Продолжительность задержки распространения при включении, ns (Uсc=5V; CL=15pF; RL=270Om) | tPНL | - | 5 |
| Продолжительность задержки распространения при выключении, ns (Uсc=5V; CL=15pF; RL=270Om) | tPLН | - | 4,5 |
Предельные 530ИР22 параметры
