530ЛА2 микросхемы полупроводниковой:
530ЛА2 — интегральная микросхема артикул согласно ГОСТфункциональное назначение микросхем полупроводниковых - один восьмивходовый элемент И-НЕ. Микросхема ТТЛ произведена по биполярной технологии с диодами Шоттки и PN переходом. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе 401.14-5. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S30. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-01ТУ, АЕЯР.431200.140-01ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

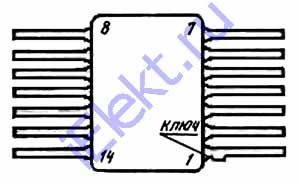

Расположения выводов схематическое
Вес не превышает 0,71g.
Микросхема интегральная назначение выводов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низкого уровня, V (Ucс=4,5V; I oL=20mA; U 1Н=2,0V) | U oL | - | 0,5 |
| Напряжение на выходе высокого уровня, V (Ucс=4,5V; I oп=-1mA; U 1L=0,8V) | U oн | 2,5 | - |
| Ток на входе низкого уровня, mA (Ucс=5,5V; U 1L=0,5V) | I 1L | - | -2,0 |
| Ток на входе высокого уровня, mA (Ucс=5,5V; U 1H=2,7V) | I 1H | - | 0,05 |
| Ток потребления при низком уровне напряжения на выходе, mA (Ucс=5,5V; U 1Н=5,0V) | I ссL | - | 36,0 |
| Ток потребления при высоком уровне напряжения на выходе, mA (Ucс=5,5V; U 1L=0V) | I ccH | - | 16,0 |
| Продолжительность задержки распределения при включении, ns (Ucс=5V; CL=15pF; RL=270Om) | t PHL | - | 5 |
| Продолжительность задержки распределения при выключении, ns (Ucс=5V; CL=15pF; RL=270Om) | t PLH | - | 4,5 |
Предельные 530ЛА2 параметры
