530ЛА4 микросхемы полупроводниковой:
530ЛА4 — интегральная микросхема артикул согласно ГОСТ
функциональное назначение микросхем полупроводниковых - три логических элемента 3И-НЕ. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе 401.14-5. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S10. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-04ТУ, АЕЯР.431200.140-04ТУ.
Ссылки на технические материалы
Знак завода изготовителя

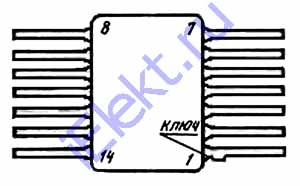

Расположения выводов схематическое
Вес не превышает 0,71g.
Микросхема интегральная назначение выводов
Основные электрические параметры при t=25+-10 градусов Цельсия
таблица основных 530ЛА4 электрических параметров:
Наименование характеристики, режим замера, единица замера |
Буквенное обозначение |
Норма |
больше |
меньше |
Вольтаж на выходе низшего значения, V (Ucс=4,5V; I oL=20mA; U 1Н=2,0V) |
UоL |
- |
0,5 |
Вольтаж на выходе высшего значения, V (Ucс=4,5V; I oп=-1mA; U 1L=0,8V) |
Uон |
2,5 |
- |
Входной ампераж низкого значения, mA (Ucс=5,5V; U 1L=0,5V) |
I 1L |
- |
-2,0 |
Входной ампераж высокого значения, mA (Ucс=5,5V; U 1H=2,7V) |
I 1H |
- |
0,05 |
Ток потребления при низком уровне напряжения на выходе, mA (Ucс=5,5V; U 1Н=5,0V) |
I ссL |
- |
36,0 |
Ток потребления при высоком уровне напряжения на выходе, mA (Ucс=5,5V; U 1L=0V) |
I ccH |
- |
16,0 |
Продолжительность задержки распространения при включении, ns (Ucс=5V; CL=15pF; RL=270Om) |
t PHL |
- |
5 |
Продолжительность задержки распространения при выключении, ns (Ucс=5V; CL=15pF; RL=270Om) |
t PLH |
- |
4,5 |
Примечание: Знак /-/ перед значением тока указывает только на его направление
Предельные 530ЛА4 параметры
©
