530ЛЕ1, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



530ЛЕ1 микросхемы полупроводниковой:

530ЛЕ1 — интегральная микросхема артикул согласно ГОСТ
функциональное назначение микросхем полупроводниковых - четыре логических элемента 2ИЛИ-НЕ. Микросхема ТТЛ произведена по биполярной технологии с диодами Шоттки и PN переходом. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе 401.14-5. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S02N. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-11ТУ, АЕЯР.431200.140-11ТУ.

Ссылки на технические материалы

ссылки на 530ЛЕ1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

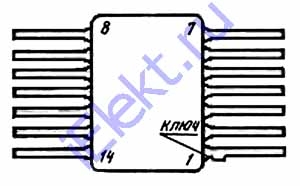

Расположения выводов схематическое

схема расположение выводов
Вес не превышает 0,71g.

Микросхема интегральная назначение выводов

Основные электрические характеристики при t=25+-10 градусов Цельсия

таблица основных 530ЛЕ1 электрических характеристик:
Наименование характеристики, режим замера, единица замера Буквенное обозначение Норма
больше меньше
Вольтаж на выходе низшего значения, V (Ucс=4,5V; I oL=20mA; U 1Н=2,0V) UоL - 0,5
Вольтаж на выходе высшего значения, V (Ucс=4,5V; I oп=-1mA; U 1L=0,8V) Uон 2,5 -
Входной ампераж низкого значения, mA (Ucс=5,5V; U 1L=0,5V) I 1L - -2,0
Входной ампераж 530ЛЕ1 высокого значения, mA (Ucс=5,5V; U 1H=2,7V) I 1H - 0,05
Ток потребления при низком уровне напряжения на выходе, mA (Ucс=5,5V; U 1Н=5,0V) I ссL - 36,0
Ток потребления при высоком уровне напряжения на выходе, mA (Ucс=5,5V; U 1L=0V) I ccH - 16,0
Продолжительность задержки распространения при включении, ns (Ucс=5V; CL=15pF; RL=270Om) t PHL - 5
Продолжительность задержки распространения при выключении, ns (Ucс=5V; CL=15pF; RL=270Om) t PLH - 4,5
Примечание: Знак /-/ перед значением ампеража указывает только на его направление
