530ЛР11 микросхемы полупроводниковой:
530ЛР11 — интегральная микросхема артикул согласно ГОСТ
функциональное назначение микросхем полупроводниковых - два логических элемента 2-2И-2ИЛИ-НЕ. Цифровая микросхема серии ТТЛ изготовлена по биполярной технологии с диодами Шоттки и p-n переходом. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы выполнены в металлокерамическом корпусе 401.14-5. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S51. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-05ТУ, АЕЯР.431200.140-05ТУ.
Ссылки на технические материалы
Знак завода изготовителя

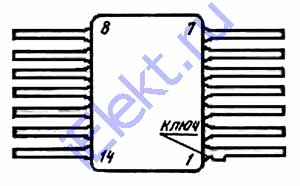

Расположения выводов схематическое
Вес не превышает 0,71g.
Микросхема интегральная назначение выводов
таблица 530ЛР11 назначения выводов:
Номер вывода |
Назначение вывода |
Номер вывода |
Назначение вывода |
1 |
Вход |
8 |
Выход |
2 |
Вход |
9 |
Вход |
3 |
Вход |
10 |
Вход |
4 |
Вход |
11 |
Свободный |
5 |
Вход |
12 |
Свободный |
6 |
Выход |
13 |
Вход |
7 |
Общий |
14 |
Питание |
Основные электрические параметры при t=25+-10 градусов Цельсия
таблица основных 530ЛР11 электрических параметров:
Наименование характеристики, режим замера, единица замера |
Буквенное обозначение |
Норма |
больше |
меньше |
Вольтаж на выходе низшего значения, V (Ucс=4,5V; I oL=20mA; U 1Н=2,0V) |
U oL |
- |
0,5 |
Вольтаж на выходе высшего значения, V (Ucс=4,5V; I oп=-1mA; U 1L=0,8V) |
U oн |
2,5 |
- |
Входной ампераж низкого значения, mA (Ucс=5,5V; U 1L=0,5V) |
I 1L |
- |
-2,0 |
Входной ампераж высокого значения, mA (Ucс=5,5V; U 1H=2,7V) |
I 1H |
- |
0,05 |
Ток потребления при низком уровне напряжения на выходе, mA (Ucс=5,5V; U 1Н=5,0V) |
I ссL |
- |
22,0 |
Ток потребления при высоком уровне напряжения на выходе, mA (Ucс=5,5V; U 1L=0V) |
I ccH |
- |
17,8 |
Продолжительность задержки распространения при включении, ns (Ucс=5V; CL=15pF; RL=270Om) |
t PHL |
- |
5,5 |
Продолжительность задержки распространения при выключении, ns (Ucс=5V; CL=15pF; RL=270Om) |
t PLH |
- |
5,5 |
Примечание: Знак /-/ перед значением тока указывает только на его направление.
