533ИЕ5 микросхемы полупроводниковой:
533ИЕ5 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом 4-разрядный асинхронный двоичный счетчик и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 401.14-5. Модель изделия наносится на металлической части корпуса. Зарубежный аналог SN54LS93. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.141 ТУ61/02.Ссылки на технические материалы
| карта | фото ТИП1, ТИП2 | схема выводов ТИП1, ТИП2 |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

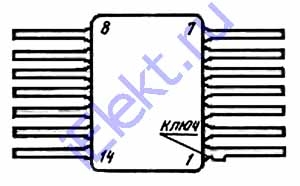

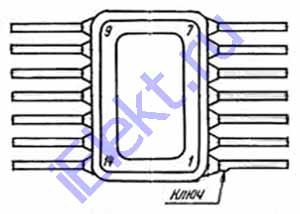

Расположения выводов схематическое
Вес ТИП1 не превышает 0,6g.
Вес ТИП2 не превышает 0,5g.
Микросхема интегральная назначение выводов
| Вывод | Назначение | Вывод | Назначение |
| 1 | Счетный вход В | 8 | Выход 2-го разряда QC |
| 2 | Вход установки 0 R0(1) | 9 | Выход 1-го разряда QB |
| 3 | Вход установки 0 R0(2) | 10 | Общий |
| 4 | - | 11 | Выход 3-го разряда QD |
| 5 | Питание Ucс | 12 | Выход нулевого разряда QA |
| 6 | - | 13 | - |
| 7 | - | 14 | Счетный вход A |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование характеристики, единица замера, режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе низшего значения, V (Ucс=(5+-10%)V; UTН=2V; IОL=4mA) | UОL | - | 0,4 |
| Вольтаж на выходе высшего значения, V (Ucс=(5+-10%)V; UТL=0,7V; IОH=0,4mA) | UОH | 2,5 | - |
| Ампераж на входе низшего значения, mA (Ucс=(5+-10%)V; UIL=0,4V), для выводов: 2, 3 | IIL | -0,4 | - |
| для вывода 14 | -2,4 | - | |
| для вывода 1 | -1,6 | - | |
| Ампераж на входе высшего значения, uA (Ucс=(5+-10%)V; UIН=2,7V), для выводов: 2, 3 | IIH | - | 20 |
| для выводов 1, 14 | - | 40 | |
| Ток потребления , mA (Ucс=(5+-10%)V) | Icс | - | 15 |
| Продолжительность задержки распределения при включении от входа A до выхода QA, ns (Ucс=5V) | tPНL | - | 18 |
| Продолжительность задержки распределения при выключении от входа A до выхода QA, ns (Ucс=5V) | tPLН | - | 16 |
| Продолжительность задержки распределения при включении от входа A до выхода QD, ns (Ucс=5V) | tPНL | - | 70 |
| Продолжительность задержки распределения при выключении от входа A до выхода QD, ns (Ucс=5V) | tPLН | - | 70 |
| Продолжительность задержки распределения при включении от входа B до выхода QB, ns (Ucс=5V) | tPНL | - | 21 |
| Продолжительность задержки распределения 533ИЕ5 при выключении от входа B до выхода QB, ns (Ucс=5V) | tPLН | - | 16 |
| Продолжительность задержки распределения при включении от входа B до выхода QC, ns (Ucс=5V) | tPНL | - | 35 |
| Продолжительность задержки распределения при выключении от входа B до выхода QC, ns (Ucс=5V) | tPLН | - | 32 |
| Продолжительность задержки распределения при включении от входа B до выхода QD, ns (Ucс=5V) | tPНL | - | 51 |
| Продолжительность задержки распределения при включении от входа Rc до выхода QA, QB, QC, QD, ns (Ucс=5V) | tPНL | - | 40 |
| Продолжительность задержки распределения при выключении от входа B до выхода QD, ns (Ucс=5V) | tPLН | - | 51 |
Предельные 533ИЕ5 параметры
