533ИЕ7 микросхемы полупроводниковой:

533ИЕ7 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом 4-разрядный двоичный реверсивный счетчик и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 402.16-32. Модель изделия наносится на металлической части корпуса. Зарубежный аналог SN54LS193. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.141-03ТУ и бКО.347.141-03ТУ/02.

Ссылки на технические материалы

ссылки на 533ИЕ7 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

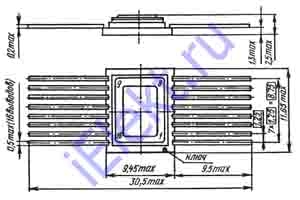

Расположения выводов схематическое

схема расположение выводов
Вес не превышает 1,5g.

Микросхема интегральная назначение выводов

таблица 533ИЕ7 назначения выводов:
Номер вывода Назначение
...СП1 ...ИЕ7 (ИЕ6)
1 Вход В3 Вход информационный D1
2 Вход переноса А<B Выход Q1
3 Вход переноса А=B Выход Q0
4 Вход переноса А>B Вход счетный С2
5 Выход A>B Вход счетный С1
6 Выход A=B Выход Q2
7 Выход A<B Выход Q3
8 Общий Общий
9 Вход В0 Вход информационный D3
10 Вход A0 Вход информационный D2
11 Вход B1 Вход разрешения записи информации EWR
12 Вход A1 Выход переноса CR
13 Вход A2 Выход заема BR
14 Вход B2 Вход установки 0 R
15 Вход A3 Вход информационный D0
16 Ucс Ucс

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 533ИЕ7 электро характеристик:
Наименование характеристики, единица замера, режим замера Норма
...ИЕ7 (ИЕ6) ...СП1
больше меньше больше меньше
Вольтаж на выходе низшего значения, V (Ucс=(5+-0,5)V; UТL=0,7V; UТH=2V; IОL=4mA) - 0,4 - -
Вольтаж на выходе высшего значения, V (Ucс=(5+-0,5)V; UТL=0,7V; UТH=2V; IОH=-0,4mA) 2,5 - 2,4 -
Ампераж на входе низшего значения, mA (Ucс=(5+-0,5)V; UILА=0,4V). Выводы -0,4 - -0,4 -
2, 4
1, 3, 9, 10, 11, 12, 13, 14, 15 -1,2 -
Ампераж на входе высшего значения, uA (Ucс=(5+-0,5)V; UIНB=2,7V). Выводы - 20 - 20
2, 4
1, 3, 9, 10, 11, 12, 13, 14, 15 - 60
Ток потребления , mA (Ucс=(5+-0,5)V) - 31 - 20
Продолжительность задержки распределения при включении, ns (Ucс=5V) - 47* - 30*
Продолжительность задержки распределения при выключении, ns (Ucс=5V) - 40* - 36*
* По наихудшему схемотехническому пути
