533ИМ6, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
533ИМ6 микросхемы полупроводниковой:
533ИМ6 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом 4-х разрядный двоичный сумматор с ускоренным переносом и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 402.16-32. Модель изделия наносится на металлической части корпуса. Зарубежный аналог SN54LS283. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям (0.347.141ТУ, 0.347.141ТУ33) или (бК0.347.141ТУ33, бК0.347.141ТУ33/02).Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

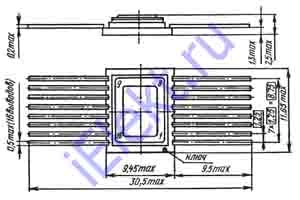

Расположения выводов схематическое
Масса не более 1,5 г.
Микросхема интегральная назначение выводов
| Вывод | Назначение | Вывод | Назначение |
| 1 | Выход Е2 | 9 | Выход С4 |
| 2 | Вход В2 | 10 | Выход Е4 |
| 3 | Вход А2 | 11 | Вход В4 |
| 4 | Выход Е1 | 12 | Вход А4 |
| 5 | Вход А1 | 13 | Выход Е3 |
| 6 | Вход В1 | 14 | Вход А3 |
| 7 | Вход С0 | 15 | Вход В3 |
| 8 | Общий | 16 | Питание Uсс |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование характеристики, единица замера, режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Выходное напряжение высокого уровня, V (Ucс=(5+-10%)V; I OН=-0,4mA; t = 25+-5, 125+-5, -60+-3 град.С) | U OН | 2,5 | - |
| Выходное напряжение низкого уровня, V (Ucс=(5+-10%)V; I OL=4mA; t = 25+-5, 125+-5, -60+-3 град.С) | U OL | - | 0,4 |
| Входной ток низкого уровня, mA (Ucс=(5+-10%)V; U IL=0,4V; t = 25+-5, 125+-5, -60+-3 град.С) | I IL | ||
| по выводам 2, 3, 5, 6, 11, 12, 14, 15 | -0,3 | - | |
| по выводу 7 | -0,4 | - | |
| Входной ток высокого уровня, uA (Ucс=(5+-10%)V; U IH=2,7V; t = 25+-5, 125+-5, -60+-3 град.С), для выводов: 2, 3, 5, 6, 11, 12, 14, 15 | I IH | - | 40 |
| для вывода 7 | - | 20 | |
| Ток потребления, mA (Ucс=(5+-10%)V) при U IH=4,5V; U IL=0,4V; t = 25+-5, 125+-5, -60+-3 град.С | I cc | - | 34 |
| при U IL=0V; t = 25+-5, 125+-5, -60+-3 град.С | - | 39 | |
| Время задержки распространения 533ИМ6 при включении, нс (Ucс=5V; CL=15pF) | t PHL | ||
| по выводам 7-4, 7-10, 7-1, 7-13 при t =25+-5 град.С | - | 24 | |
| по выводам 7-4, 7-10, 7-1, 7-13 при t =125+-5, -60+-3 град.С | - | 34 | |
| по выводам 7-9 при t =25+-5 град.С | - | 22 | |
| по выводам 7-9 при t =125+-5, -60+-3 град.С | - | 32 | |
| по выводам 6-4, 3-1, 15-13, 12-10, 5-4, 2-1, 14-13, 14-10 при t =25+-5 град.С | - | 24 | |
| по выводам 6-4, 3-1, 15-13, 12-10, 5-4, 2-1, 14-13, 14-10 при t =125+-5, -60+-3 град.С | - | 32 | |
| по выводам 6-9, 5-9, 2-9, 14-9, 11-9, 3-9, 15-9, 12-9 при t =25+-5 град.С | - | 17 | |
| по выводам 6-9, 5-9, 2-9, 14-9, 11-9, 3-9, 15-9, 12-9 при t =125+-5, -60+-3 град.С | - | 25 | |
| Время задержки распространения при выключении, нс (Ucс=5V; CL=15pF) | t PLH | ||
| по выводам 7-4, 7-10, 7-1, 7-13 при t =25+-5 град.С | - | 24 | |
| по выводам 7-4, 7-10, 7-1, 7-13 при t =125+-5, -60+-3 град.С | - | 34 | |
| по выводам 7-9 при t =25+-5 град.С | - | 17 | |
| по выводам 7-9 при t =125+-5, -60+-3 град.С | - | 25 | |
| по выводам 6-4, 3-1, 15-13, 12-10, 5-4, 2-1, 14-13, 14-10 при t =25+-5 град.С | - | 24 | |
| по выводам 6-4, 3-1, 15-13, 12-10, 5-4, 2-1, 14-13, 14-10 при t =125+-5, -60+-3 град.С | - | 32 | |
| по выводам 6-9, 5-9, 2-9, 14-9, 11-9, 3-9, 15-9, 12-9 при t =25+-5 град.С | - | 17 | |
| по выводам 6-9, 5-9, 2-9, 14-9, 11-9, 3-9, 15-9, 12-9 при t =125+-5, -60+-3 град.С | - | 25 | |
Предельные 533ИМ6 параметры
