537РУ2А, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
537РУ2А микросхемы полупроводниковой:
537РУ2А — цифровая микросхема функциональное назначение ОЗУ со схемой управления емкостью 4000 бит (4000 * 1) и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 4116.18-1. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.243-02ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | графическое обозначение |
| таблица истинности | ||
Знак завода изготовителя

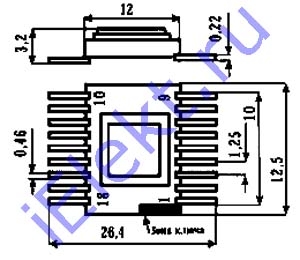

Расположения выводов схематическое
Вес не превышает 1,8g.
Условное графическое обозначение
Таблица 537РУ2А истинности
| Вход | D0 | Рабочее состояние | ||
| инв(CS1) | инв(WE)/RE | DI | ||
| 1 | X | X | большое Rвых (вых. закр.) | Выборка запрещена (режим хранения) |
| 0 | 0 | 0 | то же | Запись 0 |
| 0 | 0 | 1 | то же | Запись 1 |
| 0 | 1 | X | 0 или 1 | Считывание |
X - безразличное состояние (0 или 1)
Микросхема интегральная 537РУ2А назначение выводов
| Номер вывода | Назначение | Номер вывода | Назначение |
| 1 | Вход адресный | 10 | Вход сигнала разрешения инв(CE) |
| 2 | Вход адресный | 11 | Вход информационный D1 |
| 3 | Вход адресный | 12 | Вход адресный |
| 4 | Вход адресный | 13 | Вход адресный |
| 5 | Вход адресный | 14 | Вход адресный |
| 6 | Вход адресный | 15 | Вход адресный |
| 7 | Выход информационный D0 | 16 | Вход адресный |
| 8 | Вход сигнала запись/считывание инв(WE)/RE | 17 | Вход адресный |
| 9 | Общий | 18 | Напряжение питания |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |||
| 537РУ2А | 537РУ2Б | |||
| больше | меньше | больше | меньше | |
| Номинальное напряжение питания, V | 5+-10% | |||
| Напряжение на выходе низшего уровня, V | 0,3 | 0,3 | ||
| Напряжение на выходе высшего уровня, V | 2,55 | 2,55 | ||
| Ток потребления в режиме хранения, mA | 0,05 | 0,05 | ||
| Ток утечки высокого (низкого) уровня на входе, uA | 2 | 2 | ||
| Ток утечки на информационном выходе, uA | 2 | 2 | ||
| Входная емкость, pF | 8 | 8 | ||
| Выходная емкость, pF | 14 | 14 | ||
| Время цикла записи (считывания), ns | 410 | 540 | ||
| Время выборки разрешения, ns | 300 | 430 | ||
| Время выборки адреса, ns | 320 | 450 | ||
Предельные 537РУ2А параметры
| Максимальное напряжение питания | 5,5V |
| Амплитуда сигналов на входах | -0,3 - 0,3V |
| Максимальный ток нагрузки | 10mA |
| Максимальная емкость нагрузки | 1000pF |
| Температура окружающей среды для 537РУ2А (и других типономиналов) | -10 - +70оС |
