537РУ8А, Микросхема интегральная

537РУ8А микросхемы полупроводниковой:

537РУ8А — цифровая микросхема технологии ТТЛ , функциональное назначение оперативное запоминающее устройство на 16384 бит (2048 слов * 8 разрядов) и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 4131.24-3. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены В и соответствует 3) техусловиям 0.347.243ТУ, 0.347.243-08ТУ и положению ПО.070.052.

Ссылки на технические материалы

ссылки на 537РУ8А дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	графическое обозначение
таблица истинности	PDF

Знак завода изготовителя

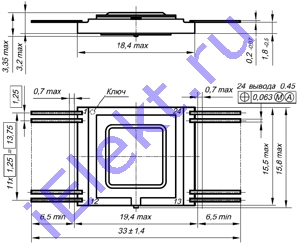

Расположения выводов схематическое

При маркировке микросхем допускается:
- вместо буквы А наносить знак /черную точку/;
- вместо буквы Б наносить знак /две черные точки/
Нанесение обозначения группы микросхем на любом свободном месте поля маркировки.
Вес не превышает 1,5g.

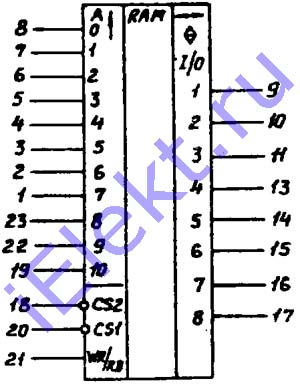

Условное графическое обозначение

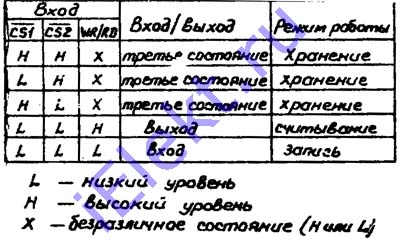

Таблица 537РУ8А истинности

Таблица истинности:

Вход			Вход/Выход	Режим работы
инв(CS1)	инв(CS2)	WR/RD
H	H	X	третье состояние	Хранение
L	H	X	третье состояние	Хранение
H	L	X	третье состояние	Хранение
L	L	H	Выход	Считывание
L	L	L	Вход	Запись

L - низкий уровень
H - высокий уровень
X - безразличное состояние (H или L)

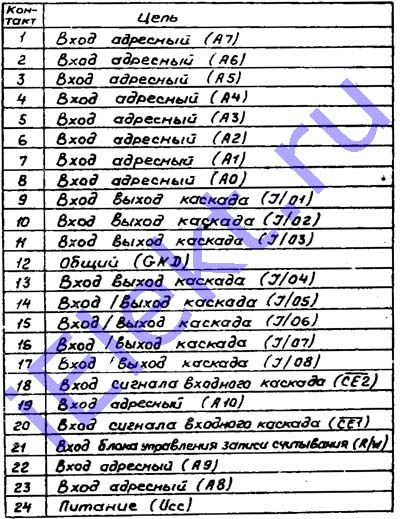

Микросхема интегральная 537РУ8А назначение выводов

Назначение выводов:

Номер вывода	Назначение	Номер вывода	Назначение
1	Вход адресный (A7)	13	Вход выход каскада (J/04)
2	Вход адресный (A6)	14	Вход выход каскада (J/05)
3	Вход адресный (A5)	15	Вход выход каскада (J/06)
4	Вход адресный (A4)	16	Вход выход каскада (J/07)
5	Вход адресный (A3)	17	Вход выход каскада (J/08)
6	Вход адресный (A2)	18	Вход сигнала входного каскада (инв(CE2))
7	Вход адресный (A1)	19	Вход адресный (A10)
8	Вход адресный (A0)	20	Вход сигнала входного каскада (инв(CE))
9	Вход выход каскада (J/01)	21	Вход блока управления записи/считывания (R/W)
10	Вход выход каскада (J/02)	22	Вход адресный (A9)
11	Вход выход каскада (J/03)	23	Вход адресный (A8)
12	Общий (GND)	24	Питание Ucc

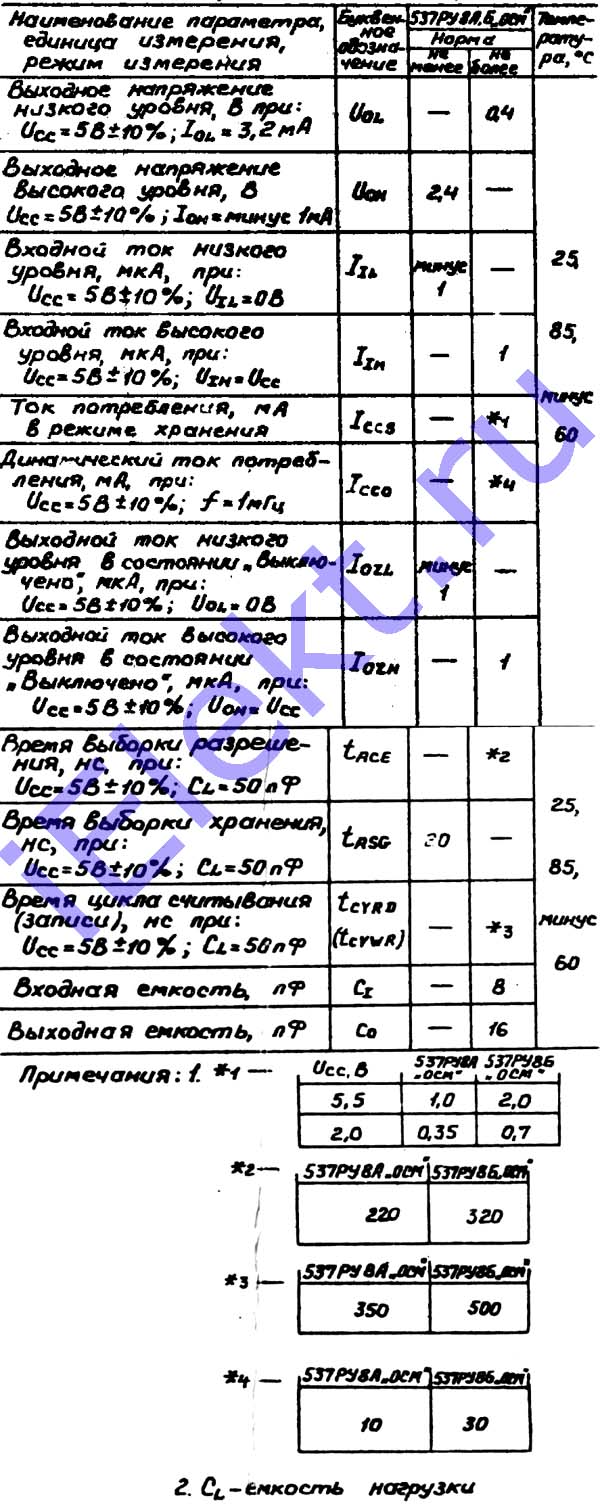

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электро показателей:

Название характеристики, единица и режим замера	Буквенное обозначение	Норма		Темпе- ратура, оС
		537РУ8А(Б)
		больше	меньше
Напряжение на выходе низкого уровня, V (Ucс=5V+-10%; I OL=3,2mA)	UОL	-	0,4	25, 85, -60
Напряжение на выходе высокого уровня, V (Ucс=5V+-10%; I OH=-1mA)	UОH	2,4	-
Ток на входе низкого уровня, uA (Ucс=5V+-10%; UIL=0V)	IIL	-1	-
Ток на входе высокого уровня, uA (Ucс=5V+-10%; UIH=Ucc)	IIH	-	1
Ток потребления в режиме хранения, mA	IccS	-	*1
Динамический ток потребления, mA (Ucc=5V+-10%$ f=1MHz)	Icco	-	*4
Ток на входе низкого уровня в состоянии Выключено, uA (Ucс=5V+-10%; UOL=0V)	IOZL	-1	-
Ток на входе высокого уровня в состоянии Выключено, uA (Ucс=5V+-10%; UOH=Ucc)	IOZH	-	1
Время выборки разрешения, ns (Ucc=5V+-10%; CL=50pF)	tACE	-	*2
Время выборки хранения, ns (Ucc=5V+-10%; CL=50pF)	tASG	20	-
Время цикла записи (считывания), ns (Ucc=5V+-10%; CL=50pF)	tCV(WR), tCV(RD)	-	*3
Входная емкость, pF	CI	-	8
Выходная емкость, pF	CO	-	16
Примечания: 1.	Ucc, V	537РУ8А	537РУ8Б
*1	5,5	1,0	2,0
	2,0	0,35	0,7
*2		220	320
*3		350	500
*4		10	30
2. CL - емкость нагрузки

Предельные 537РУ8А параметры
