542НД1 микросхемы полупроводниковой:

542НД1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в радио-электронной аппаратуре в большом круге применения с функциональным назначением в качестве выпрямителей. Микросхемы представляют собой диодный мост и выполнены в керамометалическом корпусе 4112.16-15.01. Модель изделия наносится на металлической части корпуса кодом 01. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы: 2) согласована техусловиям 3.454.000ТУ; 4) согласована техусловиям бК0.347.393СТУ и СГД-Ц3-87.

Ссылки на технические материалы

ссылки на 542НД1 дополнительный материал:
PDF карта фото
схема выводов значение выводов параметры
предельные параметры эксплуатация


Знак завода изготовителя

знак завода изготовителя

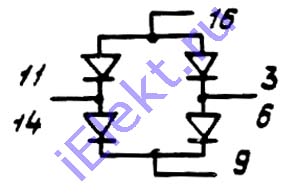

Схема расположения выводов

схема расположения выводов
Маркировка микросхем на корпусе кодовая: 01.
Дата изготовления: код года 542НД1 по ГОСТ 25486-82, код недели года по ОСТ В 11 0396-87.

Назначение контактов

назначение выводов

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основные 542НД1 электрические параметры:
Название характеристики, единица и режим замера Допуск
меньше
Среднее прямое напряжение, V при Uобр.и=50V, Iпр.ср=500mA 1,2
Средний обратный ток, uA при Uобр.и=50V, Iпр.ср=500mA 100
Примечание. Режимы измерения и нормы на параметры указаны для одного диода (элемента) микросхемы при условии, что остальные три диода (элемента) находятся в нерабочем состоянии.

Предельные 542НД1 параметры
