5559ИН18Т микросхемы полупроводниковой:

5559ИН18Т — микросхема интегральная четырехразрядный дифференциальный магистральный передатчик последовательных данных по стандарту RS-422
используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы выполнены в металлокерамическом корпусе. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ. Микросхемы 2) соответствует техническим условиям АЕЯР.431230.699 ТУ и признаны годными для эксплуатации.

Ссылки на технические материалы

ссылки на 5559ИН18Т дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя

Схема расположения выводов

схема расположения выводов

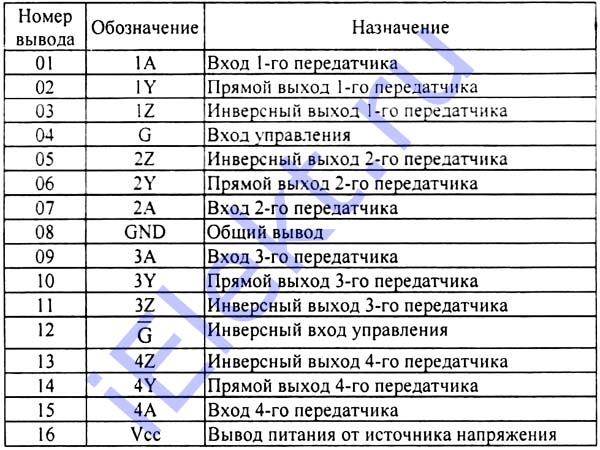

Назначение выводов

таблица назначение выводов
Номер вывода Обозначение Назначение
01 1A Вход первого передатчика
02 1Y Прямой выход первого передатчика
03 1Z Инверсный выход первого передатчика
04 G Вход управления
05 2Z Инверсный выход второго передатчика
06 2Y Прямой выход второго передатчика
07 2A Вход второго передатчика
08 GND Общий вывод
09 3A Вход третьего передатчика
10 3Y Прямой выход третьего передатчика
11 3Z Инверсный выход третьего передатчика
12 G/ Инверсный вход управления
13 4Z Инверсный выход четвертого передатчика
14 4Y Прямой выход четвертого передатчика
15 4A Вход четвертого передатчика
16 Vcc Вывод питания от источника напряжения

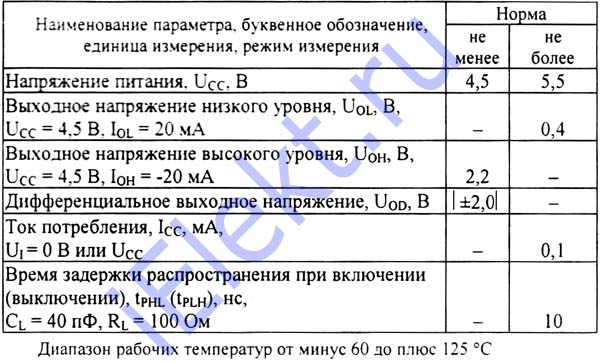

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 5559ИН18Т электрических параметров:
Наименование параметра, буквенное обозначение, режим измерения, единица измерения Норма
больше меньше
Напряжение питания, Ucc, V 4,5 5,5
Выходное напряжение низкого уровня, U OL, V, (при Ucc=4,5V, I ОL=20mA) - 0,4
Выходное напряжение высокого уровня, U OH, V, (при Ucc=4,5V, I ОH =-20mA) 2,2 -
Дифференциальное выходное напряжение, U OD, V /+-2,0/ -
Ток потребления I cc, mA, (U1=0V или U сс) - 0,1
Время задержки распространения при включении (выключении), t PHL (t PLH), ns, (при R L=100Om, С L=40pF) - 10
Диапазон рабочих температур от минус 60 до плюс 125 градусов Цельсия

Предельные 5559ИН18Т параметры
