556РТ161, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
556РТ161 микросхемы полупроводниковой:
556РТ161 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом программируемое постоянно запоминающее устройство однократно-программируемое емкостью 64кбит, в корпусе 4113.24-3.03. Коэффициент программирования для микросхемы гарантируется больше 0,65 при поставке до 100шт, больше 0,75 при поставке от 100 до 1000 штук, больше 0,85 при поставке более 1000 микросхем. При условии выполнения требований руководства по программированию. Микросхемы выполнены в керамометаллическом корпусе с гибкими выводами. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ. Микросхемы 2) согласована техусловиям бК0.347.239-16 ТУ.
Ссылки на технические материалы

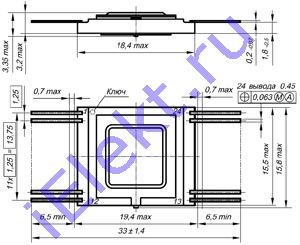

| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения контактов
Значение контактов
| Контакт | Цепь | Контакт | Цепь |
| 1 | Вход | 13 | Выход |
| 2 | Вход | 14 | Выход |
| 3 | Вход | 15 | Выход |
| 4 | Вход | 16 | Выход |
| 5 | Вход | 17 | Выход |
| 6 | Вход | 18 | Вход |
| 7 | Вход | 19 | Вход |
| 8 | Вход | 20 | Вход |
| 9 | Выход | 21 | Вход |
| 10 | Выход | 22 | Вход |
| 11 | Выход | 23 | Вход |
| 12 | Общий 0V | 24 | Напряжение питания (5V+-10%) |
Основные электро показатели при t=25+-10 градусов Цельсия
| Наименование показателя, единица замера, режим замера. | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе низшего значения, V | U ОL | - | 0,5 |
| Вольтаж на выходе высшего значения, V | U ОH | 2,4 | - |
| Ток потребления, mA | Iсс | - | 160 |
| Время выборки разрешения, ns | t ACSZL | - | 30 |
| Время выборки адреса, ns | t AAHL | - | 40 |
Предельные 556РТ161 параметры
