556РТ4А микросхемы полупроводниковой:
556РТ4А — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом программируемое постоянное запоминающее устройство емкостью 1024 бит (256х4) с открытым коллектором. Микросхемы выполнены в металлокерамическом корпусе 402.16-32. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.239-04ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

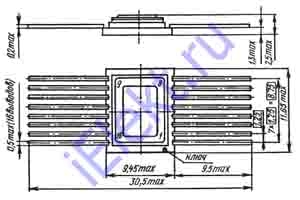

Схема расположения выводов
Вес не превышает 1,2g.

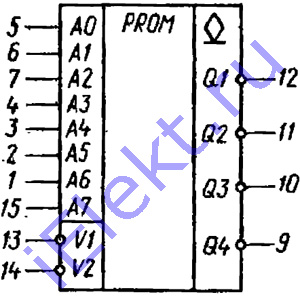

Условно графическое обозначение
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1, 2, 3, 4, 5, 6, 7, 15 | Входы адресные А6...А0, А7 | 13, 14 | Входы выборки кристалла V1, V2 |
| 8 | Общий | 16 | Напряжение питания |
| 9, 10, 11, 12 | Выходы Q4...Q1 |

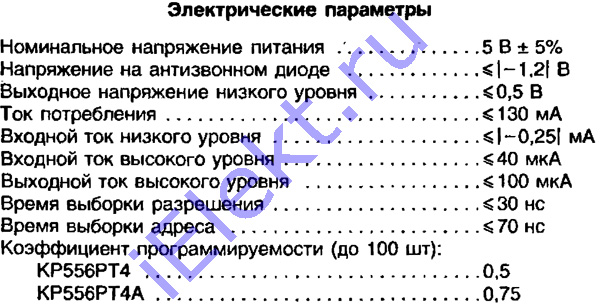

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V | 5-5% | 5+5% |
| Напряжение на антизвонном диоде, V | /-1,2/ | |
| Uвыходное низкого уровня, V | 0,5 | |
| Ток потребления, mA | 130 | |
| Iвходной низкого уровня, mA | /-0,25/ | |
| Iвходной высокого уровня, uA | 40 | |
| Iвыходной высокого уровня, uA | 100 | |
| tвыборки адреса, ns | 70 | |
Предельные 556РТ4А параметры
