5584ТЛ2Т, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
5584ТЛ2Т микросхемы полупроводниковой:
5584ТЛ2Т — цифровая микросхема 5584-ей серии, являются триодной логикой с функционалом шесть триггеров Шмитта-инверторов и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Аналог 74VHC14. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям АЕЯР.431200.209-07ТУ.Ссылки на технические материалы
| карта | фото | условно-графическое обозначение |
| значение выводов | предельные параметры | таблица истинности |
| статические характеристики | динамические параметры | |
Знак завода изготовителя

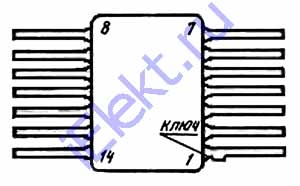

Расположения выводов схематическое
Корпус типа 401.14-5, масса меньше 0,7g.
Условно-графическое обозначение
Значение выводов микросхемы
Таблица истинности
Предельные параметры
| Название характеристик, режим и единица замера | Буквенное обозначение параметра | Предельно-допустимый режим | Предельный режим | ||
| Допуск | Допуск | ||||
| больше | меньше | больше | меньше | ||
| Питающее напряжение, V | Ucс | 2.0 | 6.0 | -0.5 | 7.0 |
| Напряжение на входе низшего уровня, V при Ucс=3.0V | U IL | 0 | 0.2Ucс | -0.5 | - |
| при Ucс=3.0V | 0.3Ucс | ||||
| Напряжение на входе высшего уровня, V при Ucс=3.0V | U IH | 0.8 Ucс | Ucс | - | Ucс+0.5 |
| при Ucс=3.0V | 0.7Ucс | ||||
| Напряжение, прикладываемое к выходу, V | U OI | 0 | Ucс | -0.5 | Ucс+0.5 |
| Ток на выходе диода, mA | I IK | - | - | - | +-20 |
| Ток на выходе низшего уровня, mA | I OL | - | 24 | - | - |
| Ток на выходе высшего уровня, mA | I OH | - | -24 | - | - |
| Ток на выходе диода, mA | I OK | - | - | - | +-50 |
| Ток на выходе низшего уровня, mA при U OLD=1.65V, Та=25оС | I OLD* | - | 70 | - | - |
| при U OLD=1.65V, Та=минус 60, плюс 125оС | 57 | ||||
| Ток на выходе высшего уровня 5584ТЛ2Т, mA при U OHD=3.85V, Та=25оС | I OHD* | - | -60 | - | - |
| U OHD=3.85V, Та=минус 60, плюс 125оС | -50 | ||||
| Ток по питанию (общий), mA | Icc, I GND | - | - | - | +-100 |
| Продолжительность роста и падения сигнала на входах, ns/V, Ucс=3.0V | t LH, t HL | - | 3 | - | 150 |
| Ucс=4.5V | 3 | 40 | |||
| Ucс=5.5V | 3 | 25 | |||
| Емкость нагрузки, pF | C L | - | 50 | - | 500 |
| * Длительность воздействия режима меньше 2ms | |||||
Статические параметры
| Название характеристик, режим и единица замера | Буквенное обозначение | Режим замера | Допуск | Температура, оС | ||
| U IL, U IH, I OL, I OH, U I, t LH, t HL, C L | Ucс, V | больше | меньше | |||
| Напряжение на входе высшего уровня, V | U IH | Uo=0.1V или Uo=Ucс-0.1V | 3.0 4.5 5.5 |
2.1 3.15 3.85 |
- | 25+-10 -60 125 |
| Напряжение на входе низшего уровня, V | U IL | Uo=0.1V или Uo=Ucс-0.1V | 3.0 4.5 5.5 |
- | 0.9 1.35 1.65 |
25+-10 -60 125 |
| Напряжение на выходе высшего уровня, V | U OH | U I=U IH или U IL, I OH=-50uA | 3.0 4.5 5.5 |
2.9 4.4 5.4 |
- | 25+-10 -60 125 |
| U I=U IH или U IL, I OH=-12mA | 3.0 | 2.58 | 25+-10 | |||
| 3.0 | 2.40 | -60 125 |
||||
| U I=U IH или U IL, I OH=-24mA | 4.5 5.5 |
3.94 4.94 |
25+-10 | |||
| 4.5 5.5 |
3.70 4.70 |
-60 125 |
||||
| Напряжение на выходе низшего уровня, V | U OL | U I=U IH или U IL, I OL=50uA | 3.0 4.5 5.5 |
- | 0.1 0.1 0.1 |
25+-10 |
| U I=U IH или U IL, I OL=12mA | 3.0 | 0.36 | 25+-10 | |||
| 3.0 | 0.50 | -60 125 |
||||
| U I=U IH или U IL, I OL=24mA | 4.5 5.5 |
0.36 | 25+-10 | |||
| 4.5 5.5 |
0.50 | -60 125 |
||||
| Ток на выходе низшего уровня 5584ТЛ2Т, uA | I IL | U I=0V | 5.5 | - | -0.1 | 25+-10 |
| 5.5 | -1.0 | -60 125 |
||||
| Ток на выходе высшего уровня, uA | I IH | U I=Ucс | 5.5 | 0.1 | 25+-10 | |
| 5.5 | 1.0 | -60 125 |
||||
| Ток на выходе низшего уровня, mA | I OLD | U OLD=1.65V (длительность воздействия режима меньше 2ms) | 5.5 | 70 | - | 25+-10 |
| 5.5 | 57 | -60 125 |
||||
| Ток на выходе высшего уровня, mA | I OHD | U OHD=3.85V (длительность воздействия режима меньше 2ms) | 5.5 | -60 | 25+-10 | |
| 5.5 | -50 | -60 125 |
||||
| Ток потребления, uA | Icc | - | 5.5 | - | 8.0 | 25+-10 |
| 5.5 | 160 | -60 125 |
||||
Динамические 5584ТЛ2Т параметры
