559ИП4 микросхемы полупроводниковой:
559ИП4 — цифровая микросхема изготовленная по биполярной технологии (ТТЛШ), являются транзисторной логикой с функционалом магистральный передатчик и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 402.16-18. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует: 1) техусловиям бК0.348.577-03ТУ; 2) техусловиям бКО.347.192-02ТУ.
Ссылки на технические материалы
Знак завода изготовителя
Расположения выводов схематическое
Вес не превышает 1,5g.
Микросхема интегральная назначение выводов
таблица назначения выводов:
Номер вывода |
Назначение |
559ИП4 |
559ИП5 |
1 |
Вход X1 |
Вход логический X1 |
2 |
Вход X2 |
Вход логический X2 |
3 |
Вход X3 |
Вход магистральный R2 |
4 |
Вход X4 |
Вход стробирующий C2 |
5 |
Вход X5 |
Вход логический X3 |
6 |
Вход X6 |
Вход логический X4 |
7 |
Выход Y1 |
Выход Y2 |
8 |
Общий |
Общий |
9 |
Выход Y2 |
Выход Y3 |
10 |
Вход X7 |
Вход магистральный R3 |
11 |
Вход X8 |
Вход стробирующий C3 |
12 |
Вход X8 |
Вход логический X5 |
13 |
Вход X10 |
Выход Y1 |
14 |
Вход X11 |
Вход магистральный R1 |
15 |
Вход X12 |
Вход стробирующий C1 |
16 |
Ucс |
Ucс |

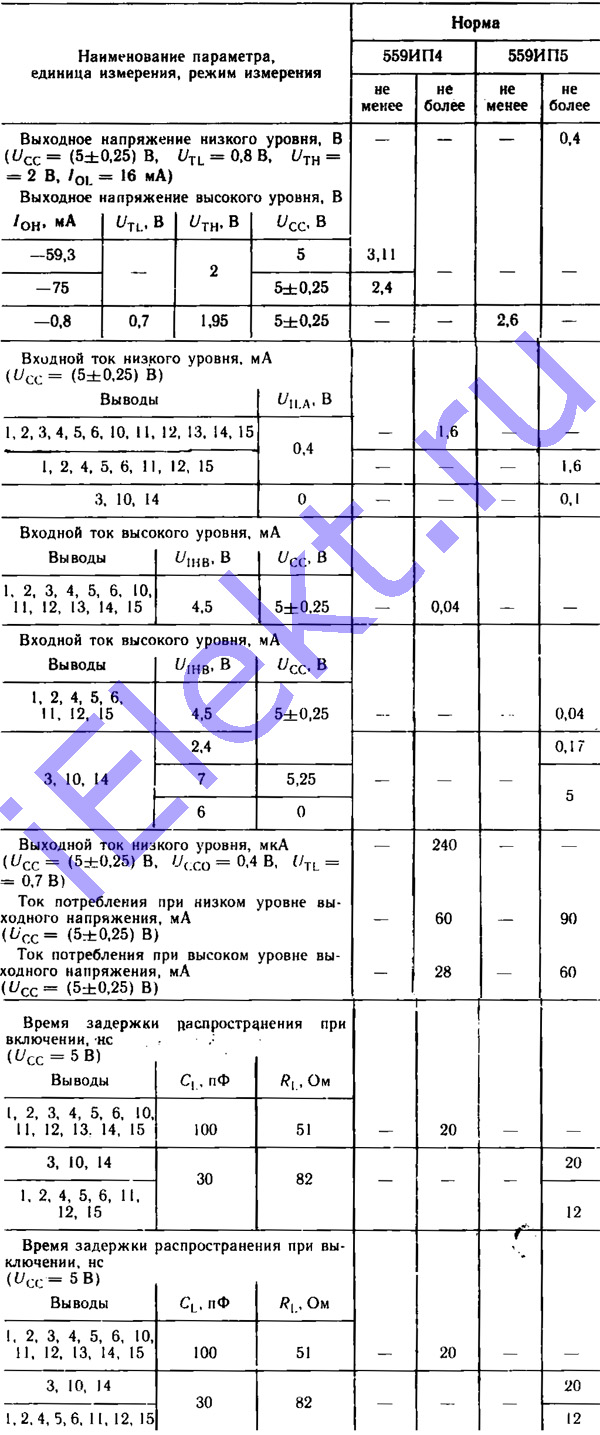

Основные электрические параметры при t=25+-10 градусов Цельсия
таблица основных электро показателей:
Название характеристики, единица и режим замера |
Норма |
559ИП4 |
559ИП5 |
больше |
меньше |
больше |
меньше |
Вольтаж на выходе низкого уровня, V (Ucс=(5+-0,25)V, U TL=0,8V; U TH=2V; I OL=16mA) |
- |
- |
- |
0,4 |
Вольтаж на выходе высокого уровня, V: при (Ucс=5V; U TH=2V; I OH=-59,3mA) |
3,11 |
- |
- |
- |
при (Ucс=5+-0,25V; U TH=2V; I OH=-75mA) |
2,4 |
при (Ucс=5+-0,25V, U TL=0,7V; U TH=1,95V; I OH=-0,8mA) |
- |
2,6 |
Ампераж на входе низкого уровня, mA: при U ILA=0,4V по выводам 1-6, 10-15 |
- |
1,6 |
- |
- |
при U ILA=0,4V по выводам 1, 2, 4, 5, 6, 11, 12, 15 |
- |
1,6 |
при U ILA=0V по выводам 3, 10, 14 |
0,1 |
Ампераж на входе высокого уровня, mA: при (Ucс=(5+-0,25)V; U IHB=4,5V) по выводам 1-6, 10-15 |
- |
0,04 |
- |
- |
при (Ucс=(5+-0,25)V; U IHB=4,5V) по выводам 1, 2, 4, 5, 6, 11, 12, 15 |
- |
0,04 |
при (Ucс=(5+-0,25)V; U IHB=2,4V) по выводам 3, 10, 14 |
0,17 |
при (Ucс=(5,25)V; U IHB=7V) по выводам 3, 10, 14 |
5 |
при (Ucс=0V; U IHB=6V) по выводам 3, 10, 14 |
5 |
Выходной ток низкого уровня, uA (Ucс=(5+-0,25)V; U CCO=0,4V; U TL=0,7V) |
- |
240 |
- |
- |
Ток потребления при низшем значении вольтажа на выходе, mA (Ucс=(5+-0,25)V) |
- |
60 |
- |
90 |
Ток потребления при высшем значении вольтажа на выходе, mA (Ucс=(5+-0,25)V) |
- |
28 |
- |
60 |
Продолжительность задержки распределения при включении, ns: при (C L=100pF; R L=51Om) по выводам 1-6, 10-15 |
- |
20 |
- |
- |
при (C L=30pF; R L=82Om) по выводам 3, 10, 14 |
- |
20 |
при (C L=30pF; R L=82Om) по выводам 1, 2, 4, 5, 6, 11, 12, 15 |
12 |
Продолжительность задержки распределения при выключении, ns: при (C L=100pF; R L=51Om) по выводам 1-6, 10-15 |
- |
20 |
- |
- |
при (C L=30pF; R L=82Om) по выводам 3, 10, 14 |
- |
20 |
при (C L=30pF; R L=82Om) по выводам 1, 2, 4, 5, 6, 11, 12, 15 |
12 |
Предельные 559ИП4 параметры
©
