564АГ1 микросхемы полупроводниковой:

564АГ1 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом два моностабильных мультивибратора и компоненты используются в РЭА широком спектре применения. Микросхемы выполнены в металлокерамическом корпусе. Модель прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы с -60 по +125oC. Климатическое исполнение УХЛ и соответствует 2) технусловиям бК 0.3 47.064 ТУ32.

краткие основные характеристики:
Размах напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Размах номинальных температур от минус 60 до плюс 125oC.
Время задержки распространения сигнала менее 250ns при Ucс=10V, C L=50pF, R BH=10kOm, C BH=100pF, Т=25oC.
Ток потребления менее 2uA при Uсс=10V, Т=25oC.
Ток на выходе низкого уровня более 1,3mA при Ucс=10V, Uо=0,5V, Т=25oC.
Ток на выходе высокого уровня более /-1,3/mA при Ucс=10V, Uо=9,5V, Т=25oC.
Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус.

Ссылки на технические материалы

ссылки на 564АГ1 дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН

Расположения выводов схематическое

схема расположение выводов
Марка корпуса 402 .16- 23, вес не превышает 1,5g.

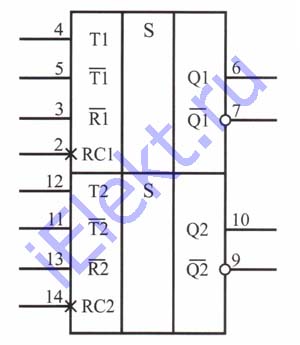

Условное графическое обозначение

условное графическое обозначение

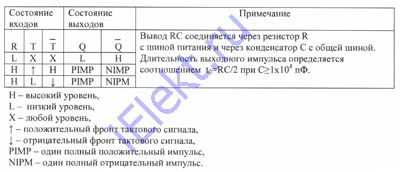

Таблица истинности

таблица истинности

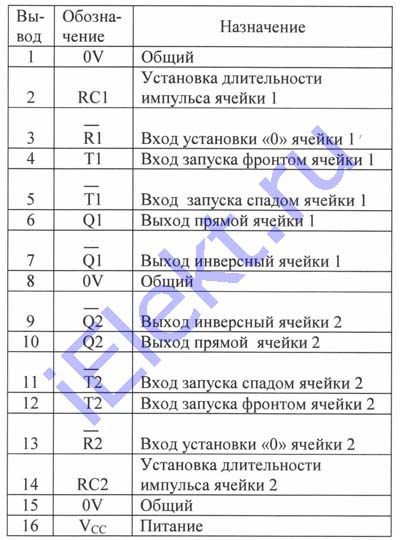

Микросхема интегральная значение выводов

таблица 564АГ1 назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 0V Общий 9 Q2 (с чертой) Выход инверсный ячейки 2
2 RC1 Установка длительности импульса ячейки 1 10 Q2 Выход прямой ячейки 2
3 R1 (с чертой) Вход установки 0 ячейки 1 11 T2 (с чертой) Вход запуска спадом ячейки 2
4 T1 Вход запуска фронтом ячейки 1 12 T2 Вход запуска фронтом ячейки 2
5 T1 (с чертой) Вход запуска спадом ячейки 1 13 R2 (с чертой) Вход установки 0 ячейки 2
6 Q1 Выход прямой ячейки 1 14 RC2 Установка длительности импульса ячейки 2
7 Q1 (с чертой) Выход инверсный ячейки 1 15 0V Общий
8 0V Общий 16 Vcc Питание

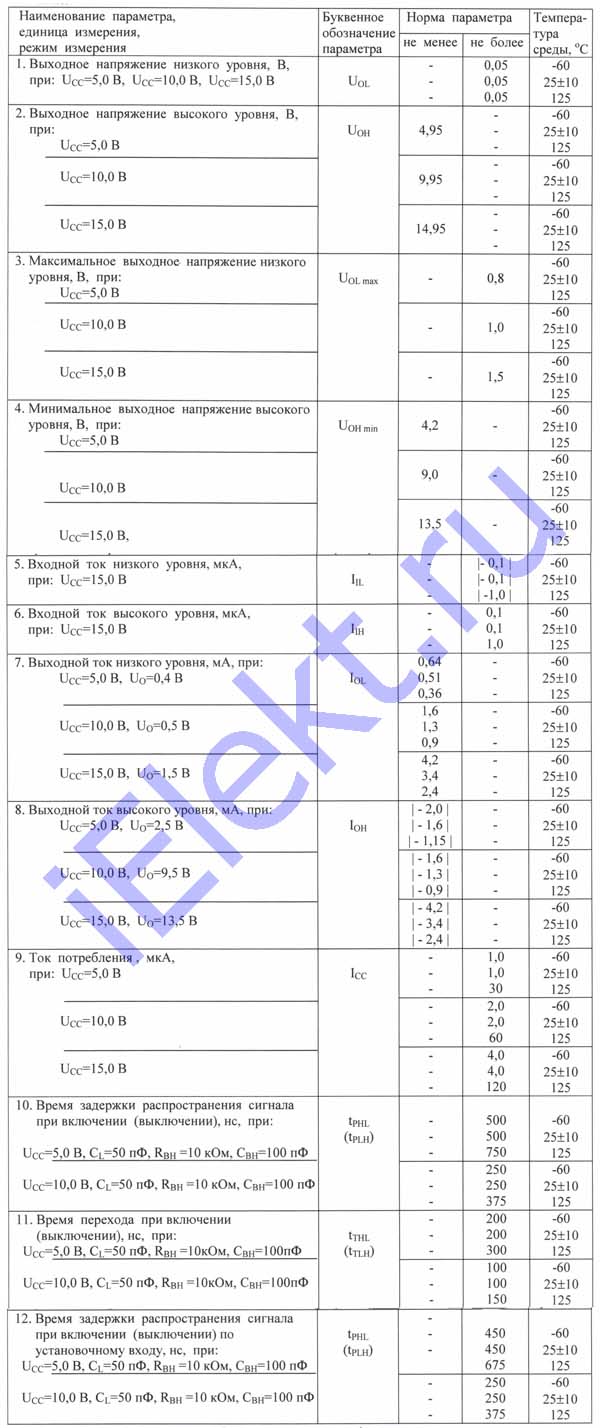

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564АГ1 электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
не менее не более
Напряжение на выходе низкого уровня, V, при Ucс=5,0V, Ucс=10,0V, Ucс=15,0V U OL

-

-

-

0,05

0,05

0,05

-60

25+-10

125

Напряжение на выходе высокого уровня, V, при Ucс=5,0V

U OH

4,95

-

-

-

-60

25+-10

125

Uсс=10,0V

9,95

-

-

-

-60

25+-10

125

Ucс=15,0V 14,95

-

-

-

-60

25+-10

125

Максимальное напряжение на выходе низкого уровня, V, при Ucс=5,0V

U OL max



-

-

-



0,8



-60

25+-10

125

Ucс=10,0V

-

-

-

1,0

-60

25+-10

125

Ucс=15,0V

-

-

-

1,5

-60

25+-10

125

Минимальное напряжение на выходе высокого уровня, V, при Ucс=5,0V

U OH min

4,2

-

-

-

-60

25+-10

125

Ucс=10,0V

9,0

-

-

-

-60

25+-10

125

Ucс=15,0V 13,5

-

-

-

-60

25+-10

125

Ток на входе низкого уровня, uA, при Ucс=15,0V

I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе 564АГ1 высокого уровня, uA, при Ucс=15,0V I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125

Ток на выходе низкого уровня, mA, при Ucс=5V; Uo=0,4V

I OL

0,64

0,51

0,36

-

-

-

-60

25+-10

125

Ucс=10V; Uo=0,5V

1,6

1,3

0,9

-

-

-

-60

25+-10

125

Ucс=15V; Uo=1,5V

4,2

3,4

2,4

-

-

-

-60

25+-10

125

Ток на выходе высокого уровня, mA, при Ucс=5V; Uo=2,5V

I OH

/-2,0/

/-1,6/

/-1,15/

-

-

-

-60

25+-10

125

Ucс=10,0V; Uo=9,5V

/-1,6/

/-1,3/

/-0,9/

-

-

-

-60

25+-10

125

Ucс=15,0V; Uo=13,5V

/-4,2/

/-3,4/

/-2,4/

-

-

-

-60

25+-10

125

Ток потребления, uA, при Ucс=5,0V

Icc

-

-

-

1,0

1,0

30

-60

25+-10

125

при Ucс=10,0V

-

-

-

2,0

2,0

60

-60

25+-10

125

при Ucс=15,0V

-

-

-

4,0

4,0

120

-60

25+-10

125

Время задержки распространения сигнала 564АГ1 при включении (выключении), ns, при Ucс=5,0V, C L=50pF, R BH=10kOm, C BH=100pF

t PHL (t PLH)

-

-

-

50

500

750

-60

25+-10

125

Ucс=10,0V, C L=50pF, R BH=10kOm, C BH=100pF

-

-

-

250

250

375

-60

25+-10

125

Время перехода при включении (выключении), ns, при Ucс=5,0V, C L=50pF, R BH=10kOm, C BH=100pF

t THL (t TLH)

-

-

-

200

200

300

-60

25+-10

125

Ucс=10,0V, C L=50pF, R BH=10kOm, C BH=100pF

-

-

-

100

100

150

-60

25+-10

125

Время задержки распространения сигнала при включении (выключении) по установочному входу, ns, при Ucс=5,0V, C L=50pF, R BH=10kOm, C BH=100pF

t PHL (t PLH)

-

-

-

450

450

675

-60

25+-10

125

Ucс=10,0V, C L=50pF, R BH=10kOm, C BH=100pF

-

-

-

250

250

375

-60

25+-10

125

Предельные 564АГ1 параметры
