564ИД1В микросхемы полупроводниковой:
564ИД1В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом двоично-десятичный дешифратор и используются в РЭА в большой области эксплуатации. Микросхемы выполнены в металлокерамическом корпусе. Марка прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техусловиям бК 0.34 7.064-11ТУ.| Размах напряжений питания с 4,2V по 15V. |
| Предельное напряжение питания от минус 0,5V до 18V. |
| Размах номинальных температур от минус 60 до плюс 125 град С. |
| Продолжительность задержки распределения сигнала при включении и выключении <=580 ns при Ucс=5B, U IL=0V, U IH=5,0V, C L=50pF, Т=25 град С. |
| Напряжение на выходе низшего значения <=0,01V при Ucс=5V, U IL=0V, U IH=5V, Т=25 град С. |
| Напряжение на выходе высшего значения >=4,99V при Ucс=5,0V, U IL=0V, U IH=5V, Т=25 град С. |
| Предельное значение входного и выходного напряжения от -0,5V до (Ucс+0,5)V. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-23, масса меньше 1,5g.

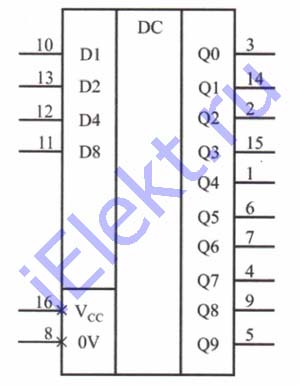

Условное графическое обозначение

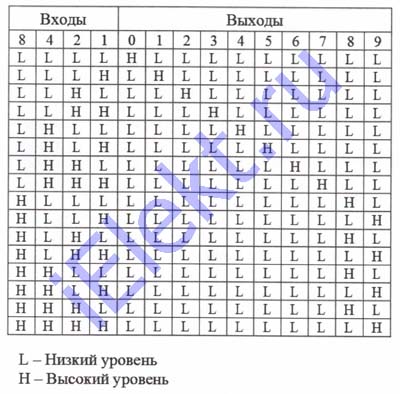

Таблица истинности

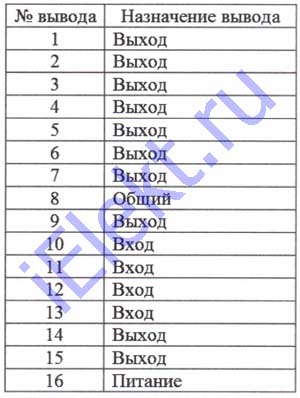

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Выход | 9 | Выход |
| 2 | Выход | 10 | Вход |
| 3 | Выход | 11 | Вход |
| 4 | Выход | 12 | Вход |
| 5 | Выход | 13 | Вход |
| 6 | Выход | 14 | Выход |
| 7 | Выход | 15 | Выход |
| 8 | Общий | 16 | Питание |
Основные электро характеристики при t=25+-10 градусов Цельсия
| Наименование характеристики, единица замера, режим замера | Буквенное обозначение | Норма | Температура среды, град С | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5V, U IL=0V, U IH=5V | U OL | - - - |
0,01 0,01 0,05 |
25+-10 -60 125 |
| Ucс=10V, U IL=0V, U IH=10V | - - - |
0,01 0,01 0,05 |
25+-10 -60 125 |
|
Напряжение на выходе высшего значения, V, при Ucс=5V, U IL=0V, U IH=5V |
U OH | 4,99 4,99 4,95 |
- - - |
25+-10 -60 125 |
| Ucс=10V, U IL=0V, U IH=10V | 9,99 9,99 9,95 |
- - - |
25+-10 -60 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5V, U IL=1,5V, U IH=3,5V Ucс=5V, U IL=1,5V, U IH=3,6V Ucс=5V, U IL=1,4V, U IH=3,5V |
U OL max | - - - |
0,8 0,8 0,8 |
25+-10 -60 125 |
Ucс=10V, U IL=3,0V, U IH=7,0V Ucс=10V, U IL=3,0V, U IH=7,1V Ucс=10V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 1,0 1,0 |
25+-10 -60 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5V, U IL=1,5V, U IH=3,5V Ucс=5V, U IL=1,5V, U IH=3,6V Ucс=5V, U IL=1,4V, U IH=3,5V |
U OH min | 4,2 4,2 4,2 |
- - - |
25+-10 -60 125 |
Ucс=10V, U IL=3,0V, U IH=7,0V Ucс=10V, U IL=3,0V, U IH=7,1V Ucс=10V, U IL=2,9V, U IH=7,0V |
9,0 9,0 9,0 |
- - - |
25+-10 -60 125 |
|
Ток на входе низшего значения, uA, при Ucс=10V, U IL=0V, U IH=10V |
I IL | - - - |
/-0,05/ /-0,05/ /-1,0/ |
-60 25+-10 125 |
| Ucс=15V, U IL=0V, U IH=15V | - | /-0,1/ | 25+-10 | |
| Ток на входе 564ИД1В высшего значения, uA, при Ucс=10V, U IL=0V, U IH=10V | I IH | - - - |
0,05 0,05 1,0 |
-60 25+-10 125 |
| Ucс=15V, U IL=0V, U IH=15V | - | 0,1 | 25+-10 | |
Ток на выходе низшего значения, mA, при Ucс=5V, U IL=0V, U IH=5V; Uo=0,5V |
I OL | 0,6 0,75 0,45 |
- - - |
25+-10 -60 125 |
| Ucс=10V, U IL=0V, U IH=10V; Uo=0,5V | 1,2 1,5 0,9 |
- - - |
25+-10 -60 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5V, U IL=0V, U IH=5V; Uo=4,5V |
I OH | /-0,45/ /-0,7/ /-0,32/ |
- - - |
25+-10 -60 125 |
| Ucс=10V, U IL=0V, U IH=10V; Uo=9,5V | /-0,95/ /-1,4/ /-0,65/ |
- - - |
25+-10 -60 125 |
|
Ток потребления, uA, при Ucс=10V, U IL=0V, U IH=10V |
Iсс | - - - |
10 10 600 |
-60 25+-10 125 |
| при Ucс=15V, U IL=0V, U IH=15V | - |
20 |
25+-10 |
|
Продолжительность задержки распределения сигнала при включении-выключении, ns, при Ucс=5V, U IL=0V, U IH=5V, C L=50pF |
t PHL (t PLH) | - - - |
580 580 750 |
-60 25+-10 125 |
| Ucс=10V, U IL=0V, U IH=10V, C L=50pF | - - - |
230 230 320 |
-60 25+-10 125 |
|
Входная емкость, pF, при Ucс=10V |
CI | - |
10 |
25+-10 |
Предельные 564ИД1В параметры
