Диапазон напряжений питания с 4,2V по 15V. |
Предельное питающее напряжение по 18V. |
Диапазон рабочих температур от минус 60 до плюс 125oC. |
Продолжительность задержки распределения сигнала 1200 нс при Ucс1=5V, Ucс2=-5V, Т=25oC. |
Ток потребления 10 uA при Ucс1=5V, Ucс2=-5V, Т=25oC. |
Ток на выходе низшего значения >=0,9mA при Ucс1=5V, Ucс2=-5V, Uo=-4.5V, Т=25oC. |
Ток на выходе высшего значения >=/-0.45/mA при Ucс1=5V, UcC2=-5V, U0=4,5V, Т=25oC. |
Показатели устойчивости к влиянию специальных факторов И1, И2, И3, С1 по 2У; СЗ, К3 по 1У; И4-1,5ед., К1 по 1У. |

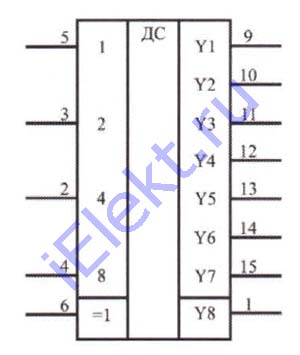

карта | фото | условное графическое обозначение |

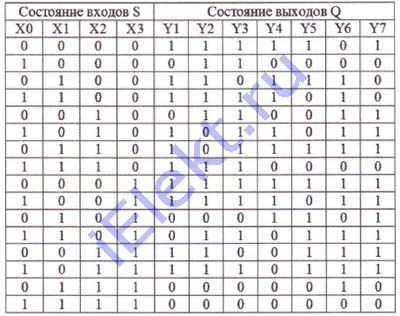

значение выводов | параметры | таблица истинности |
эксплуатация | ||

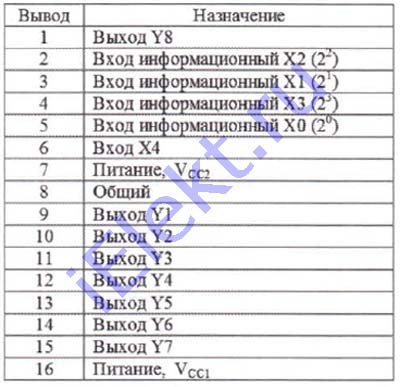

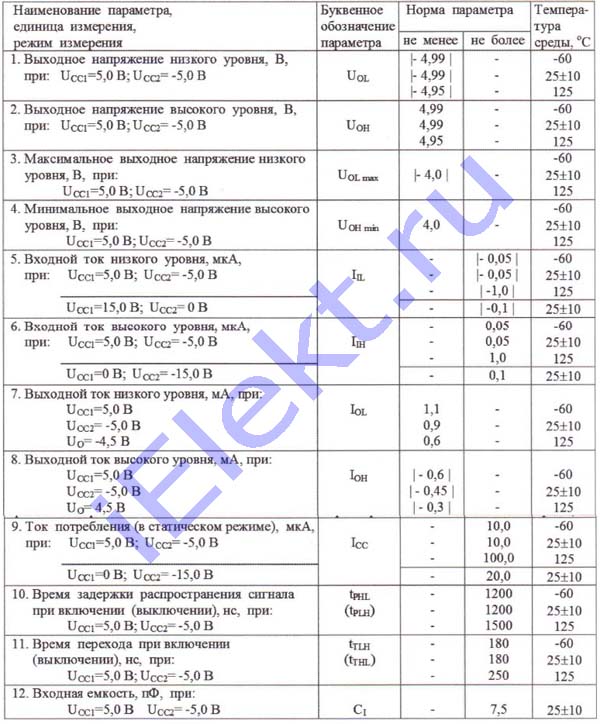

Номер | Значение | Номер | Значение |
1 | Выход Y8 | 9 | Выход Y1 |
2 | Вход информационный Х2 (2-2) | 10 | Выход Y2 |
3 | Вход информационный Х1 (2-1) | 11 | Выход Y3 |
4 | Вход информационный Х3 (2-3) | 12 | Выход Y4 |
5 | Вход информационный Х0 (2-0) | 13 | Выход Y5 |
6 | Вход Х4 | 14 | Выход Y6 |
7 | Питание Ucс2 | 15 | Выход Y7 |
8 | Общий | 16 | Питание Ucс1 |
Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
больше | меньше | |||
Напряжение на выходе низшего значения, V, (Ucс1=5V, Ucс2=-5,0V) | U OL | /-4,99/ /-4,99/ /-4,99/ |
- - - |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, (Ucс1=5V; Ucс2=-5,0V) |
U OH | 4,99 4,99 4,99 |
- - - |
-60 25+-10 125 |
Максимальное напряжение на выходе низшего значения, V, (Ucс1=5V; Ucс2=-5,0V) |
U OL max | /-4,0/ |
- | -60 25+-10 125 |
Минимальное напряжение на выходе высшего значения, V, (Ucс1=5V; Ucс2=-5,0V) |
U OH min | 4,0 |
- |
-60 25+-10 125 |
Ток на входе низшего значения, uA, (Ucс1=5V; Ucс2=-5,0V) |
I IL | - - - |
/-0,05/ /-0,05/ /-1,0/ |
-60 25+-10 125 |
при Ucс1=15,0V; Ucс2=0V | - | /-0,1/ | 25+-10 | |
Ток на входе 564ИД4В высшего значения, uA, (Ucс1=5V; Ucс2=-5,0V) | I IH | - - - |
0,05 0,05 1,0 |
-60 25+-10 125 |
при Ucс1=0V; Ucс2=-15,0V | - | 0,1 | 25+-10 | |
Ток на выходе низшего значения, mA, (Ucс1=5V; Ucс2=-5,0V; Uo=-4,5V) |
I OL | 1,1 0,9 0,6 |
- - - |
-60 25+-10 125 |
Ток на выходе высшего значения, mA, (Ucс=5V; Ucс2=-5,0V; Uo=4,5V) |
I OH | /-0,6/ /-0,45/ /-0,3/ |
- - |
-60 25+-10 125 |
Ток потребления (в статическом режиме), uA, (Ucс1=5V; Ucс2=-5,0V) |
Iсс | - - - |
10,0 10,0 100,0 |
-60 25+-10 125 |
при Ucс1=0V; Ucс2=-15,0V | - | 20,0 | 25+-10 | |
Продолжительность задержки распределения при включении (выключении), нс, (Ucс1=5V; Ucс2=-5,0V) |
t PHL (t PLH) | - - - |
1200 1200 1500 |
-60 25+-10 125 |
Продолжительность перехода при включении (выключении), нс, (Ucс1=5V; Ucс2=-5,0V) |
t TLH (t THL) | - - - |
180 180 250 |
-60 25+-10 125 |
Входная емкость, pF, (Ucс1=5V; Ucс2=-5,0V) | C I | - | 7,5 | 25+-10 |
