564ИЕ14В микросхемы полупроводниковой:
564ИЕ14В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом двоичный/двоично-десятичный четырехразрядный счетчик с реверсом и предустановкой и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ16/02.| Разброс напряжений питания с 4,2V по 15V. |
| Предельное питающее напряжение по 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность задержки распределения сигнала <=360ns, (Ucс=10V, C L=50pF, Т=25oC) |
| Ток потребления <=10uA при Uсс=10V, Т=25oC. |
| Показатели устойчивости к влиянию специальных факторов И1, И2, И3, С1 по 2У; СЗ, К3 по 1У; И4-1,5ед., К1 по 1У. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-23, масса меньше 1,5 г.

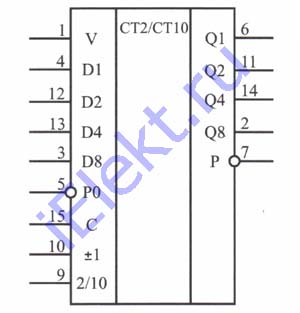

Условное графическое обозначение

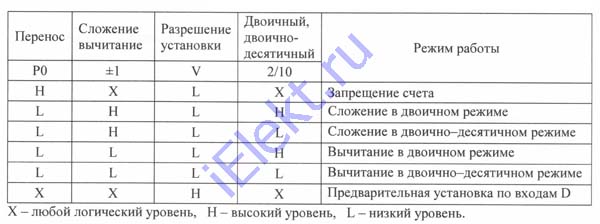

Таблица истинности

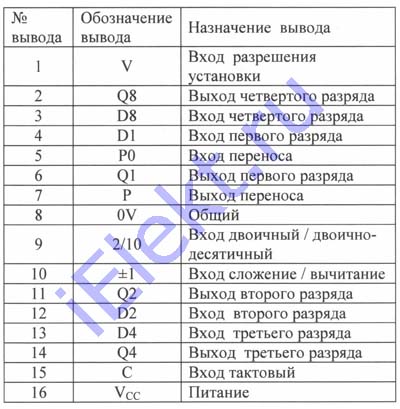

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | V | Вход разрешения установки | 9 | 2/10 | Вход двоичный/двоично-десятичный |
| 2 | Q8 | Выход 4-го разряда | 10 | +-1 | Вход сложение/вычитание |
| 3 | D8 | Вход четвертого разряда | 11 | Q2 | Выход второго разряда |
| 4 | D1 | Вход первого разряда | 12 | D2 | Вход второго разряда |
| 5 | P0 | Вход переноса | 13 | D4 | Вход третьего разряда |
| 6 | Q1 | Выход первого разряда | 14 | Q4 | Выход третьего разряда |
| 7 | P | Выход переноса | 15 | C | Вход тактовый |
| 8 | 0V | Общий | 16 | Vcc | Питание |

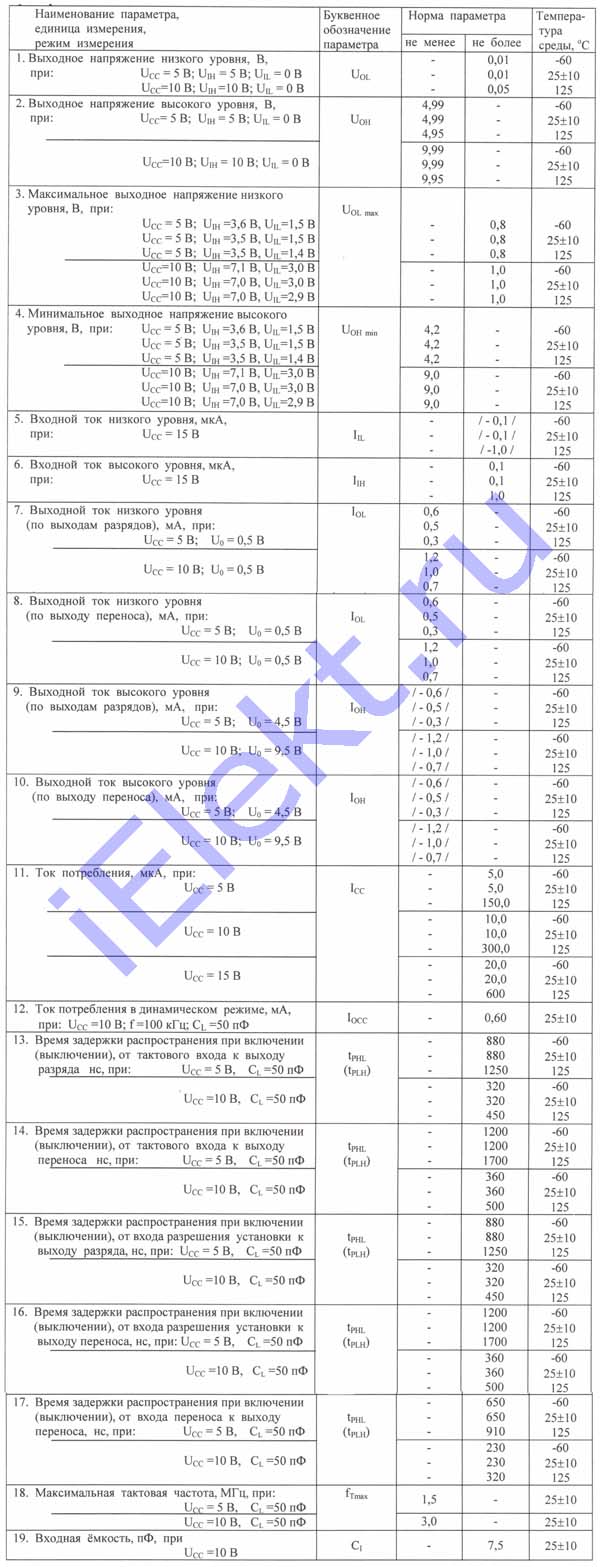

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
Напряжение на выходе низкого уровня, V, при Ucс=5V; U IH=5V; U IL=0V Ucс=10V; U IH=10V; U IL=0V |
U OL | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
Напряжение на выходе высокого уровня, V, при Ucс=5V; U IH=5V; U IL=0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Ucс=10V; U IH=10V; U IL=0V | 9,99 9,99 9,99 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низкого уровня, V, при Ucс=5V; U IH=3,6V; U IL=1,5V Ucс=5V; U IH=3,5V; U IL=1,5V Ucс=5V; U IH=3,5V; U IL=1,4V |
U OL max | - - - |
0,8 0,8 0,8 |
-60 25+-10 125 |
Ucс=10V; U IH=7,1V; U IL=3,0V Ucс=10V; U IH=7,0V; U IL=3,0V Ucс=10V; U IH=7,0V; U IL=2,9V |
- - - |
1,0 1,0 1,0 |
-60 25+-10 125 |
|
Минимальное напряжение на выходе высокого уровня, V, при Ucс=5V; U IH=3,6V; U IL=1,5V Ucс=5V; U IH=3,5V; U IL=1,5V Ucс=5V; U IH=3,5V; U IL=1,4V |
U OH min | 4,2 4,2 4,2 |
- - - |
-60 25+-10 125 |
Ucс=10V; U IH=7,1V; U IL=3,0V Ucс=10V; U IH=7,0V; U IL=3,0V Ucс=10V; U IH=7,0V; U IL=2,9V |
9,0 9,0 9,0 |
- - - |
-60 25+-10 125 |
|
Ток на входе низкого уровня, uA, при Ucс=15V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе высокого уровня, uA, при Ucс=15V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низкого уровня (по выходам разрядов), mA, при Ucс=5V; Uo=0,5V |
I OL | 0,6 0,5 0,3 |
- - - |
-60 25+-10 125 |
| Ucс=10V; Uo=0,5V | 1,2 1,0 0,7 |
- - - |
-60 25+-10 125 |
|
Ток на выходе низкого уровня (по выходу переноса), mA, при Ucс=5V; Uo=0,5V |
I OL | 0,6 0,5 0,3 |
- - - |
-60 25+-10 125 |
| Ucс=10V; Uo=0,5V | 1,2 1,0 0,7 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высокого уровня (по выходам разрядов), mA, при Ucс=5V; Uo=4,5V |
I OH | /-0,6/ /-0,5/ /-0,3/ |
- - |
-60 25+-10 125 |
| Ucс=10V; Uo=9,5V | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
|
Ток на выходе высокого уровня (по выходу переноса), mA, при Ucс=5V; Uo=4,5V |
I OH | /-0,6/ /-0,5/ /-0,3/ |
- - |
-60 25+-10 125 |
| Ucс=10V; Uo=9,5V | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
|
Ток потребления (в статическом режиме), uA, при Ucс=5V |
Icc | - - - |
5,0 5,0 150,0 |
-60 25+-10 125 |
| Ucс=10V | - - - |
10,0 10,0 300,0 |
-60 25+-10 125 |
|
| Ucс=15V | - - - |
20,0 20,0 600 |
-60 25+-10 125 |
|
| Ток потребления в динамическом режиме, mA, при Ucс=10V, f=100кГц, C L=50pF | I OCC | - | 0,60 | 25+-10 |
Продолжительность задержки распределения 564ИЕ14В при включении (выключении), от тактового входа к выходу разряда, ns, при Ucс=5V; C L=50pF |
t PHL (t PLH) | - - - |
880 880 1250 |
-60 25+-10 125 |
| Ucс=10V; C L=50pF | - - - |
320 320 450 |
-60 25+-10 125 |
|
Продолжительность задержки распределения при включении (выключении), от тактового входа к выходу переноса, ns, при Ucс=5V; C L=50pF |
t PHL (t PLH) | - - - |
1200 1200 1700 |
-60 25+-10 125 |
| Ucс=10V; C L=50pF | - - - |
360 360 500 |
-60 25+-10 125 |
|
Продолжительность задержки распределения при включении (выключении), от входа разрешения установки к выходу разряда, ns, при Ucс=5V; C L=50pF |
t PHL (t PLH) | - - - |
880 880 1250 |
-60 25+-10 125 |
| Ucс=10V; C L=50pF | - - - |
320 320 450 |
-60 25+-10 125 |
|
Продолжительность задержки распределения при включении (выключении), от входа разрешения установки к выходу переноса, ns, при Ucс=5V; C L=50pF |
t PHL (t PLH) | - - - |
1200 1200 1700 |
-60 25+-10 125 |
| Ucс=10V; C L=50pF | - - - |
360 360 500 |
-60 25+-10 125 |
|
Продолжительность задержки распределения при включении (выключении), от входа переноса к выходу переноса, ns, при Ucс=5V; C L=50pF |
t PHL (t PLH) | - - - |
650 650 910 |
-60 25+-10 125 |
| Ucс=10V; C L=50pF | - - - |
230 230 320 |
-60 25+-10 125 |
|
Максимальная тактовая частота, МГц, при Ucс=5V; C L=50pF |
f Tmax | 1,5 |
- |
25+-10 |
| Ucс=10V; C L=50pF | 3,0 | - | 25+-10 | |
| Входная емкость, pF, при Ucс=10V | C I | - | 7,5 | 25+-10 |
Предельные 564ИЕ14В параметры
