564ИЕ19В, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
564ИЕ19В микросхемы полупроводниковой:
564ИЕ19В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом пятиразрядный счетчик Джонсона с предварительной установкой и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ28/02.| Разброс напряжений питания с 4,2V по 15V. |
| Предельное питающее напряжение по 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность задержки распределения сигнала при включении и выключении <=1000ns при Ucс=5V, U IH=5V, U IL=0V, C L=50pF, Т=25oC. |
| Ток на выходе низкого уровня >=1,0mA при Ucс=10V, Uо=0,5V, Т=25oC. |
| Ток на выходе высокого уровня >=/-1,0/mA при Ucс=10V, Uо=9,5V, Т=25oC. |
| Напряжение на выходе низкого уровня <=0,01V, (Ucс=5V, Т=25oC) |
| Напряжение на выходе высокого уровня >=4,99V, (Ucс=5V, Т=25oC) |
| Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица режимов работы |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-23, масса не более 1,5g.

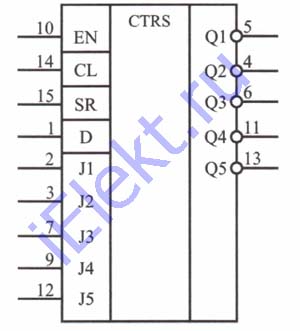

Условное графическое обозначение

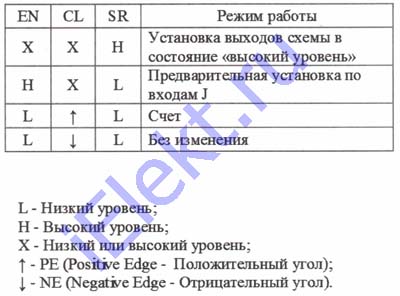

Таблица режимов работы

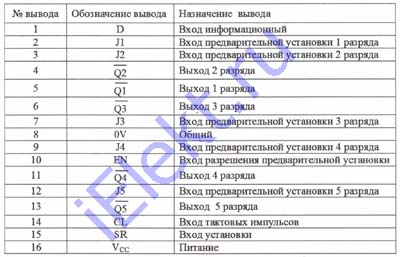

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | D | Вход информационный | 9 | J4 | Вход предварительной установки 4 разряда |
| 2 | J1 | Вход предварительной установки 1 разряда | 10 | EN | Вход разрешения предварительной установки |
| 3 | J2 | Вход предварительной установки 2 разряда | 11 | Q4 (с чертой) | Выход 4 разряда |
| 4 | Q2 (с чертой) | Выход 2 разряда | 12 | J5 | Вход предварительной установки 5 разряда |
| 5 | Q1 (с чертой) | Выход 1 разряда | 13 | Q5 (с чертой) | Выход 5 разряда |
| 6 | Q3 (с чертой) | Выход 3 разряда | 14 | CL | Вход тактовых импульсов |
| 7 | J3 | Вход предварительной установки 3 разряда | 15 | SR | Вход установки |
| 8 | 0V | Общий | 16 | Vcc | Питание |

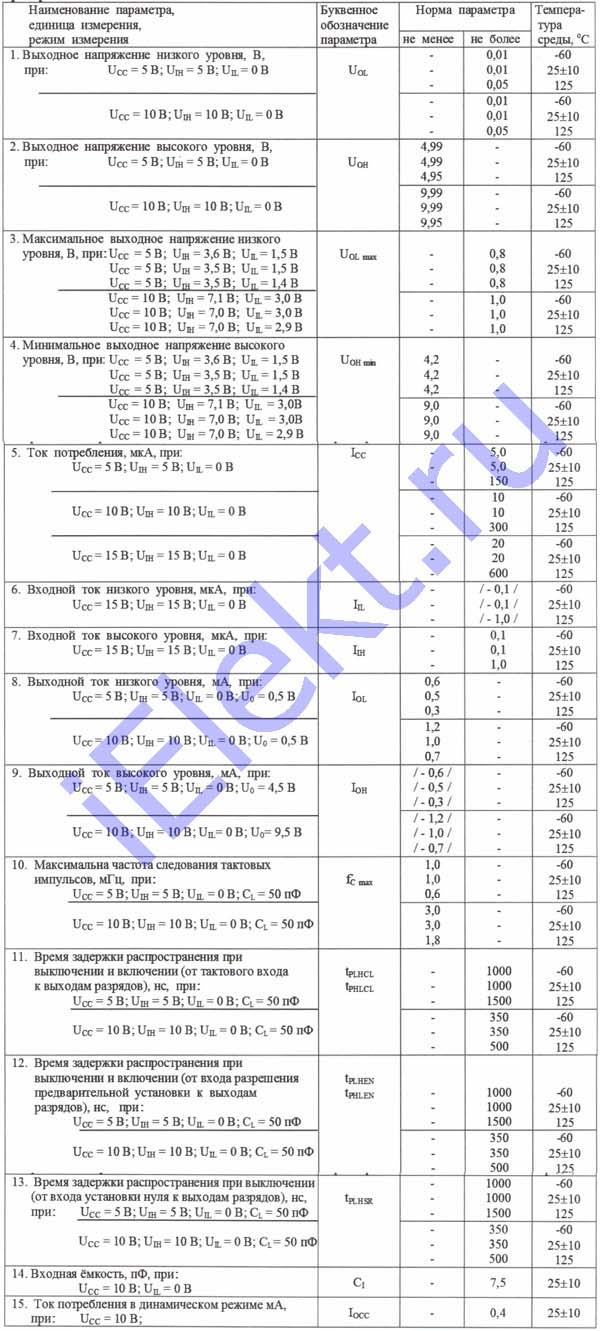

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| не менее | не более | |||
| Напряжение на выходе низкого уровня, V, при Ucс=5,0V, U IH=5,0V, U IL=0V | U OL | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10,0V, U IL=0V | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
|
Напряжение на выходе высокого уровня, V, при Ucс=5,0V, U IH=5,0V, U IL=0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10,0V, U IL=0V | 9,99 9,99 9,95 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низкого уровня, V, при Ucс=5,0V, U IH=3,6V, U IL=1,5V Ucс=5,0V, U IH=3,5V, U IL=1,5V Ucс=5,0V, U IH=3,5V, U IL=1,4V |
U OL max | - - - |
0,8 0,8 0,8 |
-60 25+-10 125 |
Ucс=10,0V, U IH=7,1V, U IL=3,0V Ucс=10,0V, U IH=7,0V, U IL=3,0V Ucс=10,0V, U IH=7,0V, U IL=2,9V |
- - - |
1,0 1,0 1,0 |
-60 25+-10 125 |
|
Минимальное напряжение на выходе высокого уровня, V, при Ucс=5,0V, U IH=3,6V, U IL=1,5V Ucс=5,0V, U IH=3,5V, U IL=1,5V Ucс=5,0V, U IH=3,5V, U IL=1,4V |
U OH min | 4,2 4,2 4,2 |
- - - |
-60 25+-10 125 |
Ucс=10,0V, U IH=7,1V, U IL=3,0V Ucс=10,0V, U IH=7,0V, U IL=3,0V Ucс=10,0V, U IH=7,0V, U IL=2,9V |
9,0 9,0 9,0 |
- - - |
-60 25+-10 125 |
|
Ток на входе низкого уровня, uA, при Ucс=15,0V, U IH=15V, U IL=0V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе высокого уровня, uA, при Ucс=15,0V, U IH=15V, U IL=0V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низкого уровня, mA, при Ucс=5,0V, U IH=5V, U IL=0V, U O=0,5V |
I OL | 0,6 0,5 0,3 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10V, U IL=0V, U O=0,5V | 1,2 1,0 0,7 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высокого уровня, mA, при Ucс=5,0V, U IH=5V, U IL=0V, U O=4,5V |
I OH | /-0,6/ /-0,5/ /-0,3/ |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10V, U IL=0V, U O=9,5V | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
|
Ток потребления 564ИЕ19V, uA, при Ucс=5,0V, U IH=5V, U IL=0V |
Icc | - - - |
5,0 5,0 150 |
-60 25+-10 125 |
| при Ucс=10,0V, U IH=10V, U IL=0V | - - - |
10 10 300 |
-60 25+-10 125 |
|
| при Ucс=15,0V, U IH=15V, U IL=0V | - - - |
20 20 600 |
-60 25+-10 125 |
|
| Максимальная частота следования тактовых импульсов, MHz, при Ucс=5,0V, U IH=5V, U IL=0V, C L=50pF | f Cmax | 1,0 1,0 0,6 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10V, U IL=0V, C L=50pF | 3,0 3,0 1,8 |
- - - |
-60 25+-10 125 |
|
Продолжительность задержки распределения сигнала при включении и выключении (от тактового входа к выходам разрядов), ns, при Ucс=5,0V, U IH=5V, U IL=0V, C L=50pF |
t PLHCL t PHLCL |
- - - |
1000 1000 1500 |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10V, U IL=0V, C L=50pF | - - - |
350 350 500 |
-60 25+-10 125 |
|
Продолжительность задержки распределения сигнала при включении и выключении (от входа разрешения предварительной установки к выходам разрядов), ns, при Ucс=5,0V, U IH=5V, U IL=0V, C L=50pF |
t PLHEN t PHLEN |
- - - |
1000 1000 1500 |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10V, U IL=0V, C L=50pF | - - - |
350 350 500 |
-60 25+-10 125 |
|
Продолжительность задержки распределения сигнала при выключении (от входа установки нуля к выходам разрядов), ns, при Ucс=5,0V, U IH=5V, U IL=0V, C L=50pF |
t PLHSR |
- - - |
1000 1000 1500 |
-60 25+-10 125 |
| Ucс=10,0V, U IH=10V, U IL=0V, C L=50pF | - - - |
350 350 500 |
-60 25+-10 125 |
|
Входная емкость, pF, при Ucс=10,0V, U IL=0V |
C I | - |
7,5 |
25+-10 |
| Ток потребления в динамическом режиме, mA, при Ucс=10,0V | I OCC | - |
0,4 |
25+-10 |
Предельные 564ИЕ19В параметры
