564ИЕ9В, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
564ИЕ9В микросхемы полупроводниковой:
564ИЕ9В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом счетчик делитель на восемь и используются в РЭА в большой области эксплуатации. Микросхемы выполнены в металлокерамическом корпусе. Марка прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.064ТУ8, бК0.347.064ТУ8/04.| Размах напряжений питания с 4,2V по 15V. |
| Предельное напряжение питания от минус 0,5V до 18V. |
| Размах номинальных температур от минус 60 до плюс 125oC. |
| Продолжительность задержки распределения сигнала при включении и выключении <=580 ns при Ucс=5B, U IL=0V, U IH=5,0V, C L=50pF, Т=25oC. |
| Напряжение на выходе низшего значения <=0,01V при Ucс=5V, U IL=0V, U IH=5V, Т=25oC. |
| Напряжение на выходе высшего значения >=4,99V при Ucс=5,0V, U IL=0V, U IH=5V, Т=25oC. |
| Предельное значение входного и выходного напряжения от -0,5V до (Ucс+0,5)V. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-23, масса меньше 1,5g.

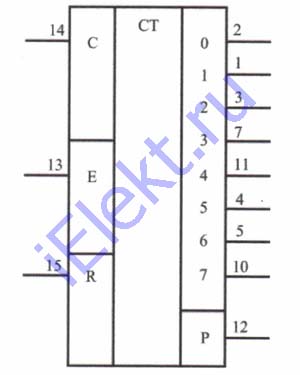

Условное графическое обозначение

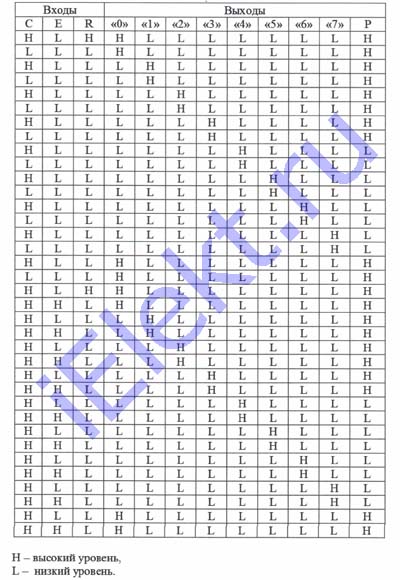

Таблица истинности

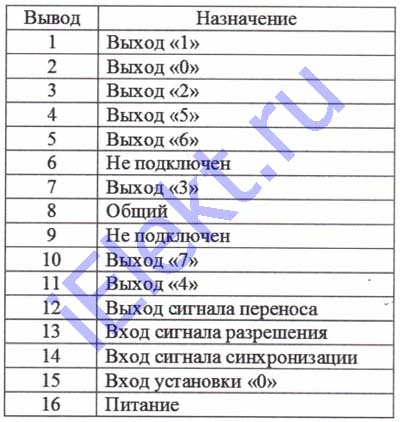

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Выход 1 | 9 | Не подключен |
| 2 | Выход 0 | 10 | Выход 7 |
| 3 | Выход 2 | 11 | Выход 4 |
| 4 | Выход 5 | 12 | Выход сигнала переноса |
| 5 | Выход 6 | 13 | Вход сигнала разрешения |
| 6 | Не подключен | 14 | Вход сигнала синхронизации |
| 7 | Выход 3 | 15 | Вход установки 0 |
| 8 | Общий | 16 | Питание |

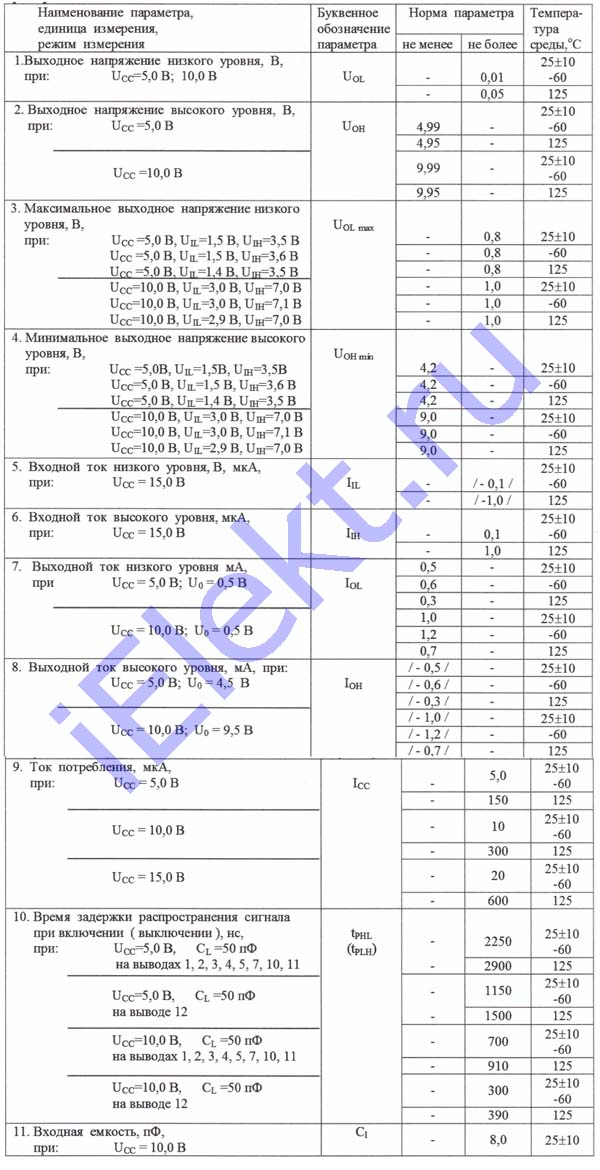

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низкого уровня, V, при Ucс=5,0V, 10,0V | U OL | - - - |
0,01 0,01 0,05 |
25+-10 -60 125 |
Напряжение на выходе высокого уровня, V, при Ucс=5,0V |
U OH | 4,99 4,99 4,95 |
- - - |
25+-10 -60 125 |
| Uсс=10,0V | 9,99 9,99 9,95 |
- - - |
25+-10 -60 125 |
|
Максимальное напряжение на выходе низкого уровня, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max | - - - |
0,8 |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=1,5V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 |
25+-10 -60 125 |
|
Минимальное напряжение на выходе высокого уровня, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min | 4,2 |
- - - |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=1,5V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
9,0 |
- - - |
25+-10 -60 125 |
|
Ток на входе низкого уровня, uA, при Ucс=15,0V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
25+-10 -60 125 |
| Ток на входе 564ИЕ9В высокого уровня, uA, при Ucс=15,0V | I IH | - - - |
0,1 0,1 1,0 |
25+-10 -60 125 |
Ток на выходе низкого уровня, mA, при Ucс=5V; Uo=0,5V |
I OL | 0,5 0,6 0,3 |
- - - |
25+-10 -60 125 |
| Ucс=10V; Uo=0,5V | 1,0 1,2 0,7 |
- - - |
25+-10 -60 125 |
|
Ток на выходе высокого уровня, mA, при Ucс=5V; Uo=4,5V |
I OH | /-0,5/ /-0,6/ /-0,3/ |
- - - |
25+-10 -60 125 |
| Ucс=10,0V; Uo=9,5V | /-1,0/ /-1,2/ /-0,7/ |
- - - |
25+-10 -60 125 |
|
Ток потребления, uA, при Ucс=5,0V |
Icc | - - - |
5,0 5,0 150 |
25+-10 -60 125 |
| при Ucс=10,0V | - - - |
10,0 10,0 300 |
25+-10 -60 125 |
|
| при Ucс=15,0V | - - - |
20,0 20,0 600 |
25+-10 -60 125 |
|
Время задержки распространения сигнала при включении (выключении), нс, при Ucс=5,0V, C L=50pF на выводах 1, 2, 3, 4, 5, 7, 10, 11 |
t PHL (t PLH) | - - - |
2250 2250 2900 |
25+-10 -60 125 |
| Ucс=5,0V, C L=50pF на выводе 12 | - - - |
1150 1150 1500 |
25+-10 -60 125 |
|
| Ucс=10,0V, C L=50pF на выводах 1, 2, 3, 4, 5, 7, 10, 11 | - - - |
700 700 910 |
25+-10 -60 125 |
|
| Ucс=10,0V, C L=50pF на выводе 12 | - - - |
300 300 390 |
25+-10 -60 125 |
|
Входная емкость, pF, при Ucс=10,0V |
C I | - |
8,0 |
25+-10 |
Предельные 564ИЕ9В параметры
