564ИМ1, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
564ИМ1 микросхемы полупроводниковой:
564ИМ1 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом четыоехразрядный сумматор и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-03ТУ, АЕЯР.431200.610-03ТУ.| Разброс напряжений питания с 4,2V по 15V. |
| Предельное напряжение питания от минус 0,5V до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала при включении-выключении (от тактового входа к параллельному выходу) <=830ns при Ucс=5V, U IL=0V, U IH=5,0V, C L=50pF, Т=25oC. |
| Напряжение на выходе низшего значения <=0,01V при Ucс=5V, U IL=0V, U IH=5,0V, C L=50pF, Т=25oC. |
| Напряжение на выходе высшего значения >=4,99V при Ucс=5V, U IL=0V, U IH=5,0V, C L=50pF, Т=25oC. |
| Предельное значение входного и выходного напряжения от минус 0,5V до (Ucс+0,5)V |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности одного разряда |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-23, масса не более 1,5g.

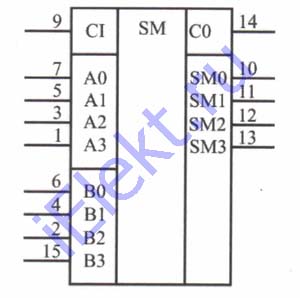

Условное графическое обозначение

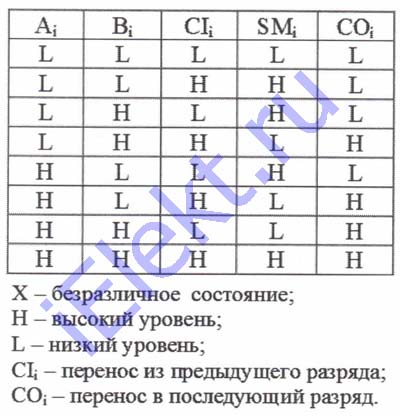

Таблица истинности одного разряда микросхемы

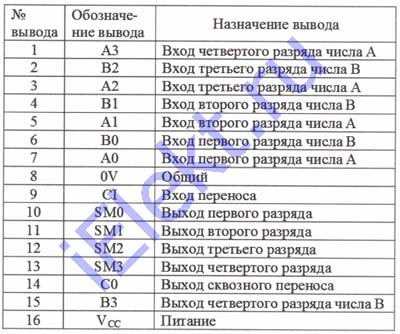

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | A3 | Вход четвертого разряда числа А | 9 | CI | Вход переноса |
| 2 | B2 | Вход третьего разряда числа В | 10 | SMO | Выход первого разряда |
| 3 | A2 | Вход третьего разряда числа А | 11 | SM1 | Выход второго разряда |
| 4 | B1 | Вход второго разряда числа В | 12 | SM2 | Выход третьего разряда |
| 5 | A1 | Вход второго разряда числа А | 13 | SM3 | Выход 4-го разряда |
| 6 | B0 | Вход первого разряда числа В | 14 | C0 | Выход сквозного переноса |
| 7 | A0 | Вход первого разряда числа А | 15 | B3 | Вход четвертого разряда числа В |
| 8 | 0V | Общий | 16 | Vcc | Питание |

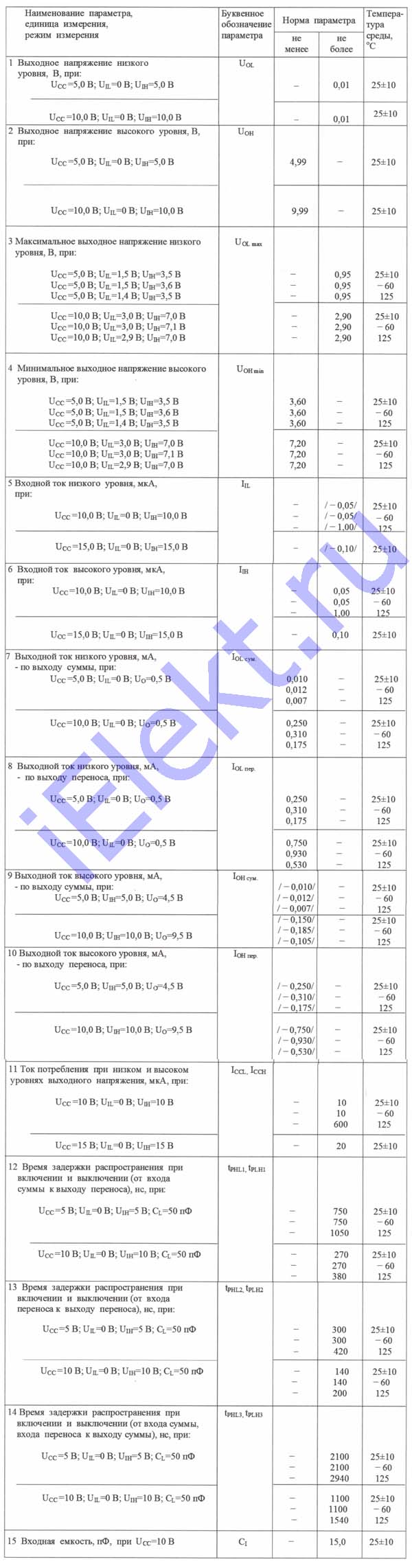

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| не менее | не более | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=0V, U IH=5,0V | U OL | - |
0,01 |
25+-10 |
| Ucс=10,0V, U IL=0V, U IH=10,0V | - | 0,01 |
25+-10 | |
Напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=0V, U IH=5,0V |
U OH | 4,99 |
- |
25+-10 |
| Ucс=10,0V, U IL=0V, U IH=10,0V | 9,99 |
- |
25+-10 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max | - - - |
0,95 0,95 0,95 |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
2,9 2,9 2,9 |
25+-10 -60 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min | 3,6 3,6 3,6 |
- - - |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
7,2 7,2 7,2 |
- - - |
25+-10 -60 125 |
|
Ток на входе низшего значения, uA, при Ucс=10,0V, U IL=0V, U IH=10,0V |
I IL | - - - |
/-0,05/ /-0,05/ /-1,0/ |
25+-10 -60 125 |
| Ucс=15,0V, U IL=0V, U IH=15,0V | - | /-0,10/ | 25+-10 |
|
| Ток на входе высшего значения, uA, при Ucс=10,0V, U IL=0V, U IH=10,0V | I IH | - - - |
0,05 0,05 1,0 |
25+-10 -60 125 |
| Ucс=15,0V, U IL=0V, U IH=15,0V | - | 0,10 | 25+-10 |
|
Ток на выходе низшего значения, mA, по выходу суммы, при Ucс=5,0V, U IL=0V, U О=0,5V |
I OL сум | 0,01 0,012 0,07 |
- - - |
25+-10 -60 125 |
| Ucс=10,0V, U IL=0V, U О=0,5V | 0,250 0,310 0,175 |
- - - |
25+-10 -60 125 |
|
Ток на выходе низшего значения, mA, по выходу переноса, при Ucс=5,0V, U IL=0V, U О=0,5V |
I OL пер | 0,250 0,310 0,175 |
- - - |
25+-10 -60 125 |
| Ucс=10,0V, U IL=0V, U О=0,5V | 0,750 0,930 0,530 |
- - - |
25+-10 -60 125 |
|
Ток на выходе высшего значения, mA, по выходу суммы, при Ucс=5,0V, U IH=5,0V, U О=4,5V |
I OH сум | /-0,01/ /-0,012/ /-0,007/ |
- - - |
25+-10 -60 125 |
| Ucс=10,0V, U IH=10V, U О=9,5V | /-0,150/ /-0,185/ /-0,105/ |
- - - |
25+-10 -60 125 |
|
Ток на выходе высшего значения, mA, по выходу переноса, при Ucс=5,0V, U IH=5,0V, U О=4,5V |
I OH пер | /-0,250/ /-0,310/ /-0,175/ |
- - - |
25+-10 -60 125 |
| Ucс=10,0V, U IH=10V, U О=9,5V | /-0,750/ /-0,930/ /-0,530/ |
- - - |
25+-10 -60 125 |
|
Ток потребления при низком и высоком уровнях выходного напряжения, uA, при Ucс=10,0V, U IL=0V, U IH=10,0V |
IccL, IccH | - - - |
10 10 600 |
-60 25+-10 125 |
| при Ucс=15,0V, U IL=0V, U IH=15,0V | - |
20 |
25+-10 |
|
Продолжительность промедления распределения сигнала 564ИМ1 при включении и выключении (от входа суммы к выходу переноса), ns, при Ucс=5,0V, U IL=0V, U IH=5,0V C L=50pF |
t PHL1 t PLH1 |
- - - |
750 750 1050 |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=10,0V C L=50pF | - - - |
270 270 380 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении-выключении (от входа переноса к выходу переноса), ns, при Ucс=5,0V, U IL=0V, U IH=5,0V C L=50pF |
t PHL2 t PLH2 |
- - - |
300 300 420 |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=10,0V C L=50pF | - - - |
140 140 200 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении-выключении (от входа суммы, входа переноса к выходу суммы), ns, при Ucс=5,0V, U IL=0V, U IH=5,0V C L=50pF |
t PHL3 t PLH3 |
- - - |
2100 2100 2940 |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=10,0V C L=50pF | - - - |
1100 1100 1540 |
-60 25+-10 125 |
|
Входная емкость, pF, при Ucс=10,0V |
CI | - |
15 |
25+-10 |
Предельные 564ИМ1 параметры
