564ИР11 микросхемы полупроводниковой:
564ИР11 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом многоцелевой регистр восемь на четыре бит и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ15.| Разброс напряжений потребления с 4,2V по 15V. |
| Предельное напряжение потребления до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала при вклчении и выключении (по тактовому входу) <=600 ns (Ucс=5V, C L=50pF, Т=25oC) |
| Ток потребления <=20 uA при Uсс=10V, Т=25oC. |
| Ток на выходе низшего значения >=1,0mA при Ucс=10V, Uо=0,5V, Т=25oC. |
| Ток на выходе высшего значения >=/-1,0/mA при Ucс=10V, Uо=9,5V, Т=25oC. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя

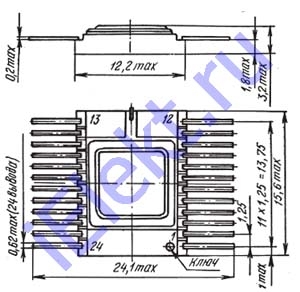

Расположения выводов схематическое
Корпус типа 4118.24-2.01, масса меньше 2,5 грамм.

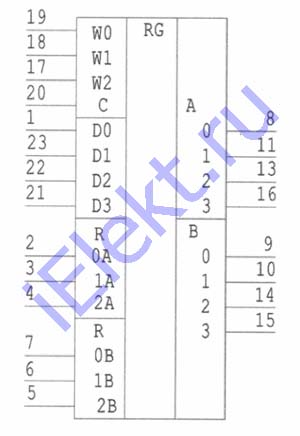

Условное графическое обозначение
Таблица истинности

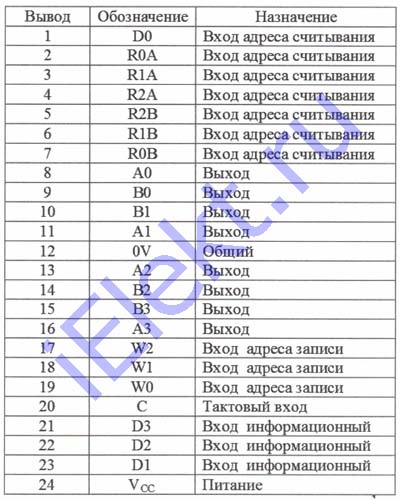

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | D0 | Вход адреса считывания | 13 | A2 | Выход |
| 2 | R0A | Вход адреса считывания | 14 | B2 | Выход |
| 3 | R1A | Вход адреса считывания | 15 | B3 | Выход |
| 4 | R2A | Вход адреса считывания | 16 | A3 | Выход |
| 5 | R2B | Вход адреса считывания | 17 | W2 | Вход адреса записи |
| 6 | R1B | Вход адреса считывания | 18 | W1 | Вход адреса записи |
| 7 | R0B | Вход адреса считывания | 19 | W0 | Вход адреса записи |
| 8 | A0 | Выход | 20 | C | Тактовый вход |
| 9 | B0 | Выход | 21 | D3 | Вход информационный |
| 10 | B1 | Выход | 22 | D2 | Вход информационный |
| 11 | A1 | Выход | 23 | D1 | Вход информационный |
| 12 | 0V | Общий | 24 | Vcc | Питание |

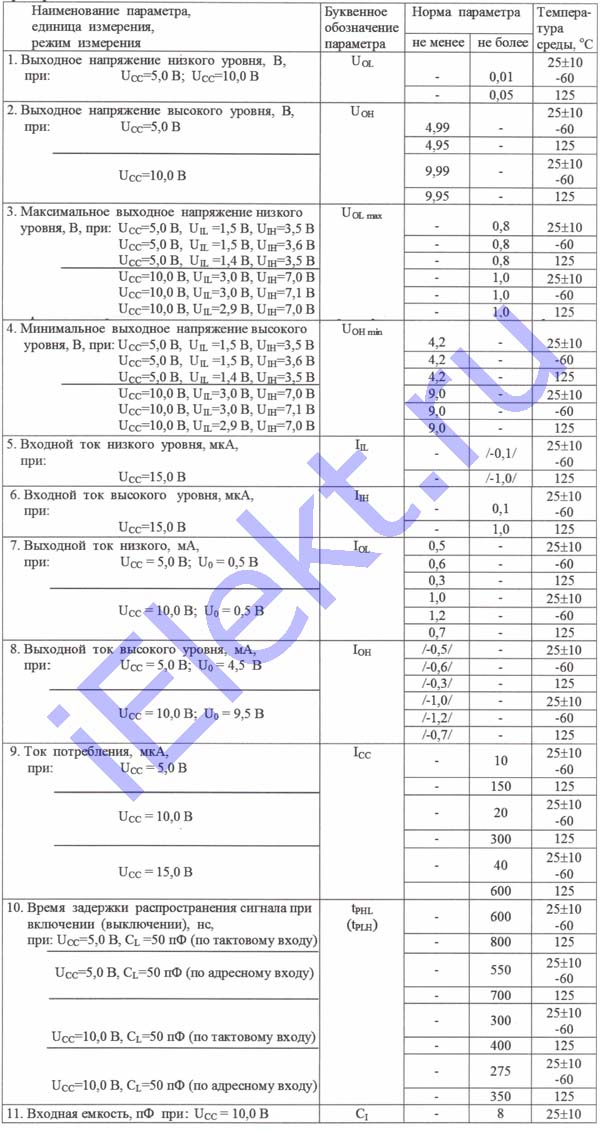

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V, Ucс=10,0V | U OL | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Uсс=10,0V | 9,99 9,99 9,95 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max | - - - |
0,8 0,8 0,8 |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 1,0 1,0 |
25+-10 -60 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min | 4,2 4,2 4,2 |
- - - |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
9,0 9,0 9,0 |
- - - |
25+-10 -60 125 |
|
Ток на входе низшего значения, uA, при Ucс=15,0V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе 564ИР11 высшего значения, uA, при Ucс=15,0V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низшего значения, mA, при Ucс=5V; Uo=0,5V |
I OL | 0,5 0,6 0,3 |
- - - |
25+-10 -60 125 |
| Ucс=10V; Uo=0,5V | 1,0 1,2 0,7 |
- - - |
25+-10 -60 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5V; Uo=4,5V |
I OH | /-0,5/ /-0,6/ /-0,3/ |
- - - |
25+-10 -60 125 |
| Ucс=10,0V; Uo=9,5V | /-1,0/ /-1,2/ /-0,7/ |
- - - |
25+-10 -60 125 |
|
Ток потребления, uA, при Ucс=5,0V |
Icc | - - - |
10 10 150 |
-60 25+-10 125 |
| при Ucс=10,0V | - - - |
20 20 300 |
-60 25+-10 125 |
|
| при Ucс=15,0V | - - - |
40 40 600 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении (выключении), ns, при Ucс=5,0V, C L=50pF (по тактовому входу) |
t PHL (t PLH) | - - - |
600 600 800 |
-60 25+-10 125 |
| Ucс=5,0V, C L=50pF (по адресному входу) | - - - |
550 550 700 |
-60 25+-10 125 |
|
| Ucс=10,0V, C L=50pF (по тактовому входу) | - - - |
300 300 400 |
-60 25+-10 125 |
|
| Ucс=10,0V, C L=50pF (по адресному входу) | - - - |
275 275 350 |
-60 25+-10 125 |
|
| Входная емкость, pF Ucс=10V | CI | - | 8 | 25+-10 |
Предельные 564ИР11 параметры
