564ИР16В микросхемы полупроводниковой:

564ИР16В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом регистровое ЗУ емкостью 16*4 бит и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064 37ТУ/02.

краткие основные характеристики:
Разброс напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Разброс номинальных температур с минус 60 по плюс 125oC.
Ток потребления <=10 uA при Uсс=10V, Т=25oC.
Ток на выходе низшего значения 1,3mA при Ucс=10V, Uо=0,5V, Т=25oC.
Ток на выходе высшего значения /-1,3/mA при Ucс=10V, Uо=9,5V, Т=25oC.
Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У

Ссылки на технические материалы

ссылки на 564ИР16В дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН

Расположения выводов схематическое

схема расположение выводов
Корпус типа 402.16-33, масса меньше 1,5 г.

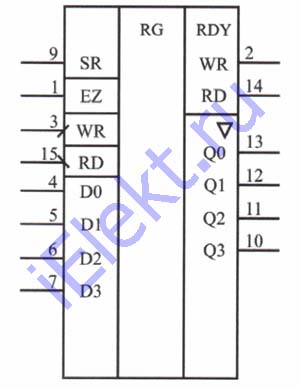

Условное графическое обозначение

условное графическое обозначение

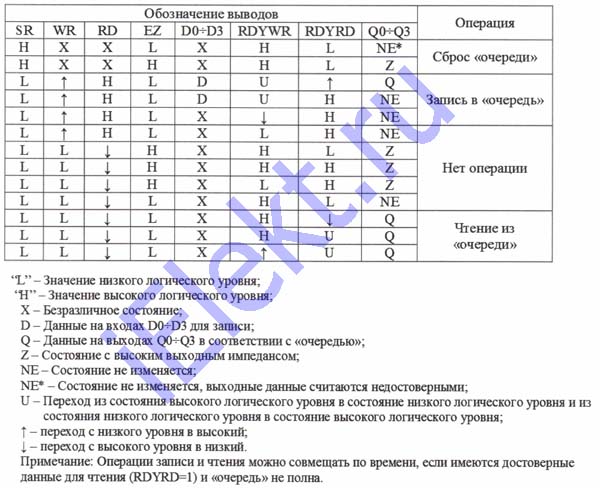

Таблица истинности

таблица истинности

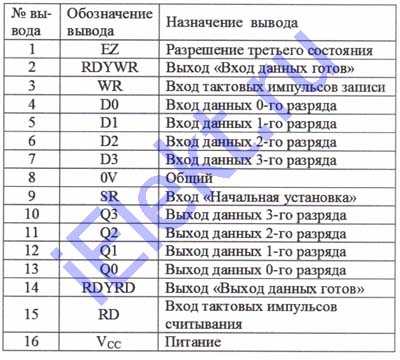

Микросхема интегральная значение выводов

таблица 564ИР16В назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 EZ Разрешение третьего состояния 9 SR Вход Начальная установка
2 RDYWR Выход Вход данных готов 10 Q3 Выход данных 3-го разряда
3 WR Вход тактовых импульсов записи 11 Q2 Выход данных 2-го разряда
4 D0 Вход данных 0-го разряда 12 Q1 Выход данных 1-го разряда
5 D1 Вход данных 1-го разряда 13 Q0 Выход данных 0-го разряда
6 D2 Вход данных 2-го разряда 14 RDYRD Выход Выход данных готов
7 D3 Вход данных 3-го разряда 15 RD Вход тактовых импульсов считывания
8 0V Общий 16 Vcc Питание

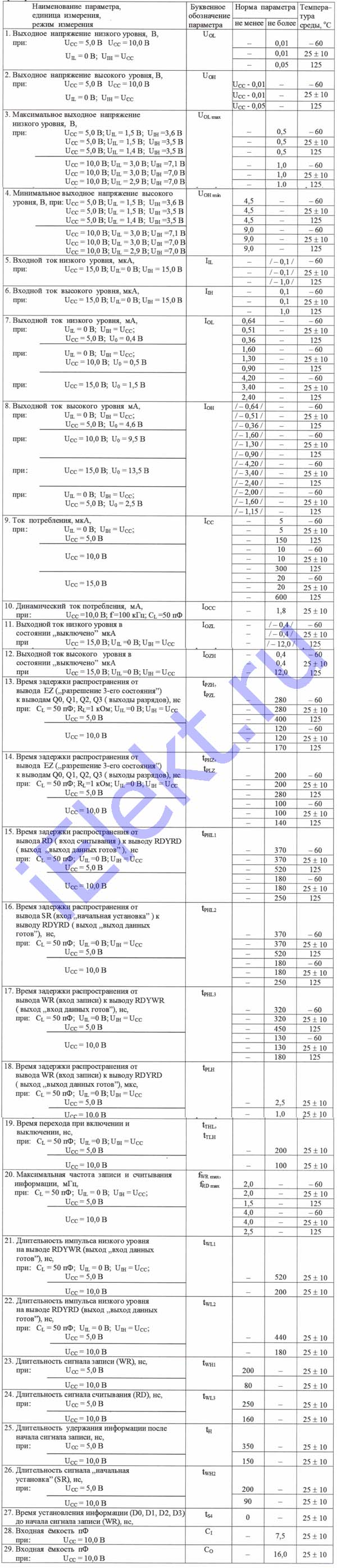

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564ИР16В электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше
Напряжение на выходе низшего значения, V, при Ucс=5,0V, Ucс=10,0V, U IL=0V, U IH=Ucс U OL

-

-

-

0,01

0,01

0,05

-60

25+-10

125

Напряжение на выходе высшего значения, V, при Ucс=5,0V, Ucс=10,0V, U IL=0V, U IH=Ucс

U OH

Ucс-0,01

Ucс-0,01

Ucс-0,05

-

-

-

-60

25+-10

125

Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V

Ucс=5,0V, U IL=1,5V, U IH=3,5V

Ucс=5,0V, U IL=1,4V, U IH=3,5V

U OL max

-

-

-

0,5

0,5

0,5

-60

25+-10

125

Ucс=10,0V, U IL=3,0V, U IH=7,1V

Ucс=10,0V, U IL=1,5V, U IH=7,0V

Ucс=10,0V, U IL=2,9V, U IH=7,0V

-

-

-

1,0

1,0

1,0

-60

25+-10

125

Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V

Ucс=5,0V, U IL=1,5V, U IH=3,5V

Ucс=5,0V, U IL=1,4V, U IH=3,5V

U OH min

4,5

4,5

4,5

-

-

-

-60

25+-10

125

Ucс=10,0V, U IL=3,0V, U IH=7,1V

Ucс=10,0V, U IL=1,5V, U IH=7,0V

Ucс=10,0V, U IL=2,9V, U IH=7,0V

9,0

9,0

9,0

-

-

-

-60

25+-10

125

Ток на входе низшего значения, uA, при Ucс=15,0V, U IL=0V, U IH=15,0V

I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе 564ИР16В высшего значения, uA, при Ucс=Ucс=15,0V, U IL=0V, U IH=15,0V I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125

Ток на выходе низшего значения, mA, при U IL=0V, U IH=Ucс, Ucс=5V; Uo=0,4V

I OL

0,64

0,51

0,36

-

-

-

-60

25+-10

125

U IL=0V, U IH=Ucс, Ucс=10V; Uo=0,5V

1,6

1,3

0,9

-

-

-

-60

25+-10

125

Ucс=15V; Uo=1,5V

4,2

3,4

2,4

-

-

-

-60

25+-10

125

Ток на выходе высшего значения, mA, при U IL=0V, U IH=Ucс, Ucс=5V; Uo=4,6V

I OH

/-0,64/

/-0,51/

/-0,36/

-

-

-

-60

25+-10

125

Ucс=10,0V; Uo=9,5V

/-1,6/

/-1,3/

/-0,9/

-

-

-

-60

25+-10

125

Ucс=15,0V; Uo=13,5V

/-4,2/

/-3,4/

/-2,4/

-

-

-

-60

25+-10

125

U IL=0V, U IH=Ucс, Ucс=5V; Uo=2,5V

/-2,0/

/-1,6/

/-1,15/



-60

25+-10

125

Ток потребления , uA, при U IL=0V, U IH=Ucс, Ucс=5,0V

Icc

-

-

-

5

5

150

-60

25+-10

125

при Ucс=10,0V

-

-

-

10

10

300

-60

25+-10

125

при Ucс=15,0V

-

-

-

20

20

600

-60

25+-10

125

Динамический ток потребления, mA, при Ucс=10V, f=100кГц, C L=50pF I OCC - 1,8 25+-10
Ток на выходе низшего значения в состоянии Выключено, uA, при U IL=0V, U IH=Ucс, Ucс=15V I OZL

-

-

-

/-0,4/

/-0,4/

/-12,0/

-60

25+-10

125

Ток на выходе высшего значения в состоянии Выключено, uA, при U IL=0V, U IH=Ucс, Ucс=15V I OZH

-

-

-

0,4

0,4

12,0

-60

25+-10

125

Продолжительность промедления распределения 564ИР16В от вывода EZ (разрешение 3-его состояния) к выводам Q0, Q1, Q2, Q3 (выходы разрядов), ns, при C L=50pF, R L=1kOm, U IL=0V, U IH=Ucс, Ucс=5,0V

t PZH

t PZL

-

-

-

280

280

400

-60

25+-10

125

Ucс=10,0V

-

-

-

100

100

140

-60

25+-10

125

Продолжительность промедления распределения от вывода EZ (разрешение 3-его состояния) к выводам Q0, Q1, Q2, Q3 (выходы разрядов), ns, при C L=50pF, R L=1kOm, U IL=0V, U IH=Ucс, Ucс=5,0V

t PZH

t PZL

-

-

-

200

200

280

-60

25+-10

125

Ucс=10,0V

-

-

-

100

100

140

-60

25+-10

125

Продолжительность промедления распределения от вывода RD (вход считывания) к выводу RDYRD (выход Выход данных готов), ns, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t PHL1

-

-

-

370

370

520

-60

25+-10

125

Ucс=10,0V

-

-

-

180

180

250

-60

25+-10

125

Продолжительность промедления распределения от вывода SR (вход Начальная установка) к выводу RDYRD (выход Выход данных готов), ns, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t PHL2

-

-

-

370

370

520

-60

25+-10

125

Ucс=10,0V

-

-

-

180

180

250

-60

25+-10

125

Продолжительность промедления распределения от вывода WR (вход Записи) к выводу RDYWR (выход Вход данных готов), ns, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t PHL3

-

-

-

320

320

450

-60

25+-10

125

Ucс=10,0V

-

-

-

130

130

180

-60

25+-10

125

Продолжительность промедления распределения от вывода WR (вход Записи) к выводу RDYRD (выход Выход данных готов), мкс, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t PLH

-

2,5

25+-10

Ucс=10,0V

-

1,0

25+-10

Продолжительность перехода 564ИР16В при включении и выключении, ns, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t THL

t TLH

-

200

25+-10

Ucс=10,0V

-

100

25+-10

Максимальная частота записи и считывания информации, мГц, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

f WRmax.

f RDmax

2,0

2,0

1,5

-

-

-

-60

25+-10

125

Ucс=10,0V

4,0

4,0

2,5

-

-

-

-60

25+-10

125

Протяженность импульса низшего значения на выводе RDYWR (выход Вход данных готов), ns, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t WL1

-

520

25+-10

Ucс=10,0V

-

200

25+-10

Протяженность импульса низшего значения на выводе RDYRD (выход Выход данных готов), ns, при C L=50pF, U IL=0V, U IH=Ucс, Ucс=5,0V

t WL2

-

440

25+-10

Ucс=10,0V

-

180

25+-10

Протяженность сигнала записи WR, ns, при Ucс=5,0V

t WH1

200

-

25+-10

Ucс=10,0V

80

-

25+-10

Протяженность сигнала считывания RD, ns, при Ucс=5,0V

t WH3

250

-

25+-10

Ucс=10,0V

160

-

25+-10

Протяженность удержания информации после начала сигнала записи, ns, при Ucс=5,0V

t H

350

-

25+-10

Ucс=10,0V

150

-

25+-10

Протяженность сигнала Начальная установка SR, ns, при Ucс=5,0V

t WH2

200

-

25+-10

Ucс=10,0V

90

-

25+-10

Продолжительность установления информации (D0, D1, D2, D3) до начала сигнала записи (WR), ns t S4 0 - 25+-10
Входная емкость, pF, при Ucс=10,0V C I - 7,5 25+-10
Входная емкость, pF, при Ucс=10,0V C О - 16,0 25+-10

Предельные 564ИР16В параметры
