564ИР1В микросхемы полупроводниковой:
564ИР1В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом восемнадцатиразрядный статический сдвигающий регистр и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064 ТУ26.| Разброс напряжений питания с 4,2V по 15V. |
| Предельное питающее напряжение по 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала при включении-выключении <=600 нс (Ucс=5V, C L=50pF, Т=25oC) |
| Ток на выходе низшего значения >=1,0mA,, (Ucс=10V, Uо=0,5V) |
| Ток на выходе высшего значения >=/-1,0/mA,, (Ucс=10V, Uо=9,5V) |
| Предельное значение входного и выходного напряжения от минус 0,5V до (Ucс=+0,5)V. |
| Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности одного элемента |
| эксплуатация | ||
Знак завода изготовителя

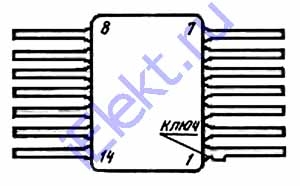

Расположения выводов схематическое
Корпус типа 401.14-5, масса меньше 0,6g.

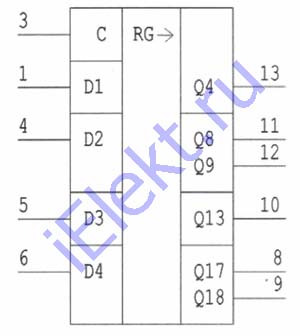

Условное графическое обозначение

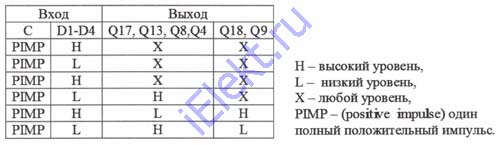

Таблица истинности одного элемента

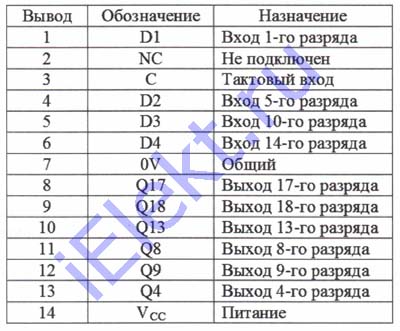

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | D1 | Вход 1-го разряда | 8 | Q17 | Выход 17-го разряда |
| 2 | NC | Не подключен | 9 | Q18 | Выход 18-го разряда |
| 3 | C | Тактовый вход | 10 | Q13 | Выход 13-го разряда |
| 4 | D2 | Вход 5-го разряда | 11 | Q8 | Выход 8-го разряда |
| 5 | D3 | Вход 10-го разряда | 12 | Q9 | Выход 9-го разряда |
| 6 | D4 | Вход 14-го разряда | 13 | Q4 | Выход 4-го разряда |
| 7 | 0V | Общий | 14 | Vcc | Питание |

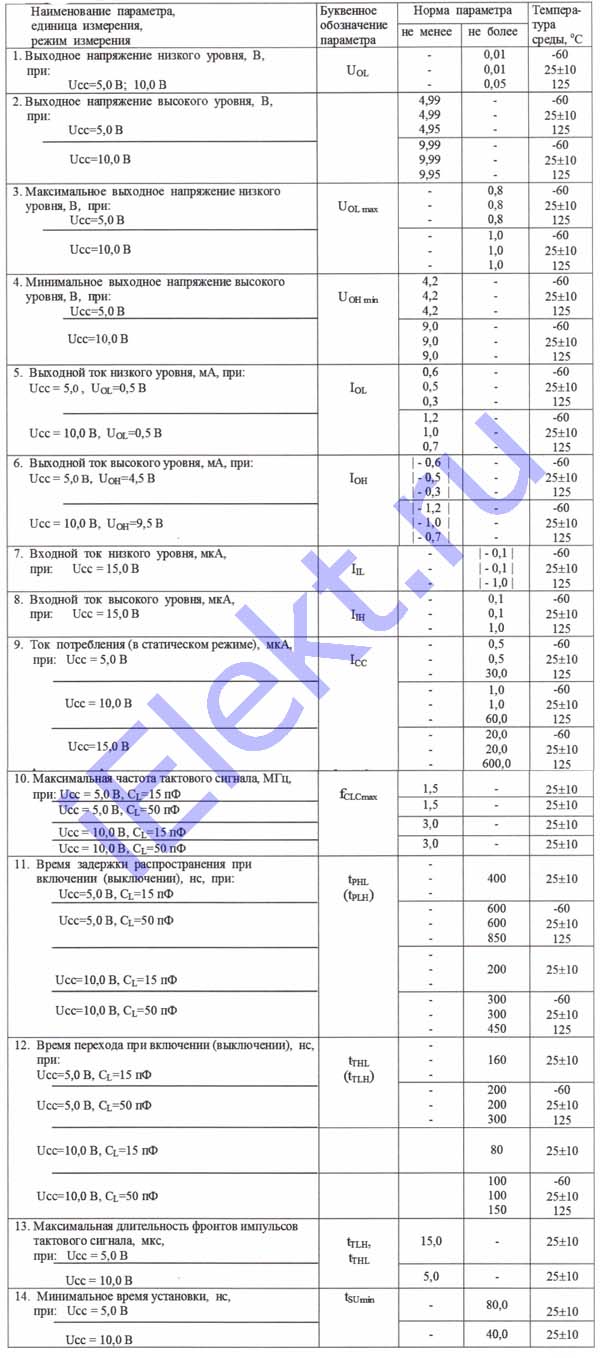

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V, 10V | U OL | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V | 9,99 9,99 9,95 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V |
U OL max | - - - |
0,8 0,8 0,8 |
-60 25+-10 125 |
Ucс=10,0V |
- - - |
1,0 1,0 1,0 |
-60 25+-10 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V |
U OH min | 4,2 4,2 4,2 |
- - - |
-60 25+-10 125 |
Ucс=10,0V |
9,0 9,0 9,0 |
- - - |
-60 25+-10 125 |
|
Ток на входе низшего значения, uA, при Ucс=15,0V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе 564ИР1В высшего значения, uA, при Ucс=15,0V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низшего значения, mA, при Ucс=5,0V, U ОL=0,5V |
I OL | 0,6 0,5 0,3 |
- - - |
-60 25+-10 125 |
| Ucс=10V, U ОL=0,5V | 1,2 1,0 0,7 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5,0V, UОН=4,5V |
I OH | /-0,6/ /-0,5/ /-0,3/ |
- - - |
-60 25+-10 125 |
| Ucс=10V, UОН=9,5V | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
|
Ток потребления (в статическом режиме), uA, при Ucс=5,0V |
Icc | - - - |
0,5 0,5 30 |
-60 25+-10 125 |
| Ucс=10,0V | - - - |
1,0 1,0 60 |
-60 25+-10 125 |
|
| Ucс=15,0V | - - - |
20 20 600 |
-60 25+-10 125 |
|
Максимальная частота тактового сигнала, MHz, при Ucс=5,0V, C L=15pF Ucс=5,0V, C L=50pF Ucс=10,0V, C L=15pF Ucс=10,0V, C L=50pF |
f CLC max | 1,5 1,5 3,0 3,0 |
- - - - |
25+-10 25+-10 25+-10 25+-10 |
Продолжительность промедления распределения сигнала при включении-выключении, нс, при Ucс=5,0V, C L=15pF |
t PHL t PLH |
- |
400 |
25+-10 |
| Ucс=5,0V, C L=50pF | - - - |
600 600 850 |
-60 25+-10 125 |
|
| Ucс=10,0V, C L=15pF | - | 200 | 25+-10 | |
| Ucс=10,0V, C L=50pF | - - - |
300 300 450 |
-60 25+-10 125 |
|
Продолжительность перехода при включении и выключении, нс, при Ucс=5,0V, C L=15pF |
t THL t TLH |
- |
160 |
25+-10 |
| Ucс=5,0V, C L=50pF | - - - |
200 200 300 |
-60 25+-10 125 |
|
| Ucс=10,0V, C L=15pF | - | 80 | 25+-10 | |
| Ucс=10,0V, C L=50pF | - - - |
100 100 150 |
-60 25+-10 125 |
|
Маибольшая продолжительность фронтов импульсов тактового сигнала, us, при Ucс=5,0V |
t THL t TLH |
15,0 |
- |
25+-10 |
| Ucс=10,0V | 5,0 |
- |
25+-10 |
|
Минимальное продолжительность установки, нс, при Ucс=5,0V |
t SU min |
- |
80 |
25+-10 |
| Ucс=10,0V | - |
40 |
25+-10 |
|
Предельные 564ИР1В параметры
