564КП1 микросхемы полупроводниковой:
564КП1 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом двойной четырехканальный мультиплексор и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-02ТУ.| Разброс напряжений потребления с 4,2V по 15V. |
| Предельное напряжение потребления от минус 0,5V до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала при включении-выключении (от входа управляющего к выходу ключа) <=1200 ns при Ucс=5V, U IH=5,0V, U IL=0V, C L=50pF, R L=10kOm, Т=25oC. |
| Падение напряжения на открытом ключе <=300mV, при Ucс1=10V, U IH=10V, U IL=0V, C L=50pF, R L=10kOm, Т=25oC. |
| Предельное значение входного и выходного напряжения от минус 0,5V до (Ucс=+0,5)V. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-33, масса меньше 1,5 г.

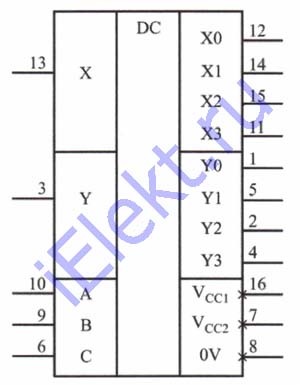

Условное графическое обозначение
Таблица истинности

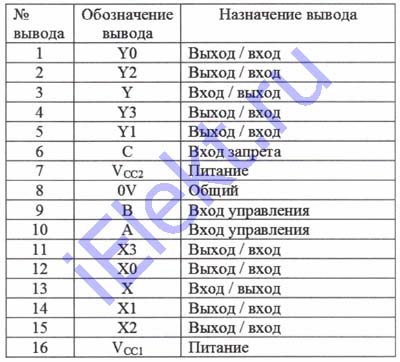

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | Y0 | Выход/вход | 9 | B | Вход управляющего |
| 2 | Y2 | Выход/вход | 10 | A | Вход управляющего |
| 3 | Y | Вход/выход | 11 | X3 | Выход/вход |
| 4 | Y3 | Выход/вход | 12 | X0 | Выход/вход |
| 5 | Y1 | Выход/вход | 13 | X | Вход/выход |
| 6 | C | Вход запрета | 14 | X1 | Выход/вход |
| 7 | Vcc2 | Питание | 15 | X2 | Выход/вход |
| 8 | 0V | Общий | 16 | Vcc1 | Питание |

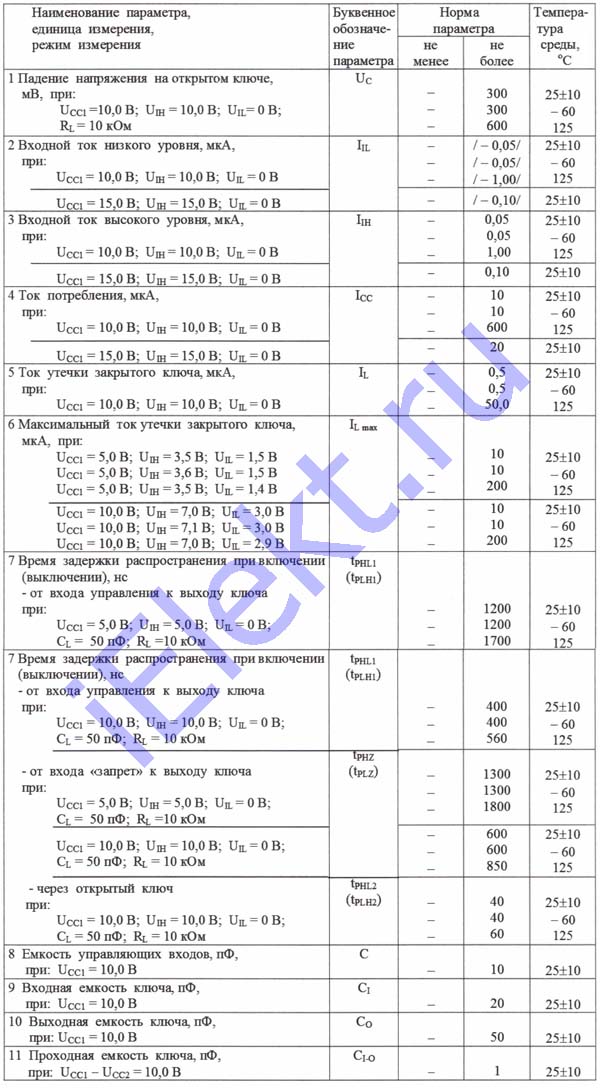

Основные электро характеристики при t=25+-10 градусов Цельсия
| Наименование параметра, единица замера, режим замера | Обозначение буквой | Норма | Температура среды,oC | |
| больше | меньше | |||
| Падение напряжения на открытом ключе, mV, при Ucс1=10V, U IH=10V, U IL=0V, R L=10kOm | Uс | - - - |
300 300 600 |
-60 25+-10 125 |
Ток на входе низшего значения, uA, при Ucс1=10V, U IH=10V, U IL=0V |
I IL | - - - |
/-0,05/ /-0,05/ /-1,0/ |
-60 25+-10 125 |
| Ucс1=15V, U IH=15V, U IL=0V | - | /-0,1/ | 25+-10 | |
| Ток на входе высшего значения, uA, при Ucс1=10V, U IH=10V, U IL=0V | I IH | - - - |
0,05 0,05 1,0 |
-60 25+-10 125 |
| Ucс1=15V, U IH=15V, U IL=0V | - | 0,1 | 25+-10 | |
Ток потребления, uA, при Ucс1=10V, U IH=10V, U IL=0V |
Icc | - - - |
10 10 600 |
-60 25+-10 125 |
| Ucс1=15V, U IH=15V, U IL=0V | - |
20 |
25+-10 |
|
Ток утечки закрытого ключа, uA, при Ucс1=10V, U IH=10V, U IL=0V |
I L | - - - |
0,5 0,5 50 |
-60 25+-10 125 |
Максимальный ток утечки 564КП1 закрытого ключа, uA, при Ucс1=5,0V, U IH=3,5V, U IL=1,5V Ucс1=5,0V, U IH=3,6V, U IL=1,5V Ucс1=5,0V, U IH=3,5V, U IL=1,4V |
I L max | - - - |
10 10 200 |
25+-10 -60 125 |
Ucс1=10,0V, U IH=7,0V, U IL=3,0V Ucс1=10,0V, U IH=7,1V, U IL=3,0V Ucс1=10,0V, U IH=7,0V, U IL=2,9V |
- |
10 10 200 |
25+-10 -60 125 |
|
Продолжительность промедления распределения сигнала при включении (выключении), ns, от входа управляющего к выходу ключа, при Ucс1=5,0V, U IH=5,0V, U IL=0V, C L=50pF, R L=10kOm |
t PHL1 (t PLH1) |
- - - |
1200 1200 1700 |
-60 25+-10 125 |
| Ucс1=10V, U IH=10V, U IL=0V, C L=50pF, R L=10kOm | - - - |
400 400 560 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении (выключении), ns, от входа запрет к выходу ключа, при Ucс1=5,0V, U IH=5,0V, U IL=0V, C L=50pF, R L=10kOm |
t PHZ (t PLZ) |
- - - |
1300 1300 1800 |
-60 25+-10 125 |
| Ucс1=10V, U IH=10V, U IL=0V, C L=50pF, R L=10kOm | - - - |
600 600 850 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении (выключении), ns, через открытый ключ, при Ucс1=10V, U IH=10V, U IL=0V, C L=50pF, R L=10kOm |
t PHL2 (t PLH2) |
- - - |
40 40 60 |
-60 25+-10 125 |
Емкость управляющих входов, pF, при Ucс1=10V |
C | - |
10,0 |
25+-10 |
Входная емкость ключа, pF, при Ucс1=10V |
CI | - |
20,0 |
25+-10 |
Выходная емкость ключа, pF, при Ucс1=10V |
Cо | - |
50,0 |
25+-10 |
Проходная емкость ключа, pF, при Ucс1-Ucс2=10V |
CI-О | - |
1,0 |
25+-10 |
Предельные 564КП1 параметры
