564КТ3В микросхемы полупроводниковой:

564КТ3В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом четыре двунаправленных переключателя и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ20.

краткие основные характеристики:
Разброс напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Разброс номинальных температур с минус 60 по плюс 125oC.
Продолжительность промедления распределения сигнала управления <=125ns (Ucc1=5V, Uсс2=0V, C L=50pF), Т=25oC.
Продолжительность промедления распределения сигнала <=30ns (Ucc1=5V, Uсс2=0V, C L=50pF), Т=25oC.
Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус.

Ссылки на технические материалы

ссылки на 564КТ3В дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН знак завода изготовителя ВОСХОД знак завода изготовителя МИКРОН

Расположения выводов схематическое

схема расположение выводов
Марка корпуса 40 1.14 -5, вес не превышает 0,6g.

Условное графическое обозначение

условное графическое обозначение

Таблица истинности

таблица истинности

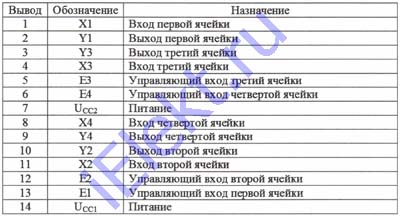

Микросхема интегральная значение выводов

таблица 564КТ3В назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 X1 Вход первой ячейки 8 X4 Вход четвертой ячейки
2 Y1 Выход первой ячейки 9 Y4 Выход четвертой ячейки
3 Y3 Выход третьей ячейки 10 Y2 Выход второй ячейки
4 X3 Вход третьей ячейки 11 X2 Вход второй ячейки
5 E3 Управляющий вход третьей ячейки 12 E2 Управляющий вход второй ячейки
6 E4 Управляющий вход четвертой ячейки 13 E1 Управляющий вход первой ячейки
7 Ucc2 Питание 14 Ucc1 Питание

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564КТ3В электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше

Выходное сопротивление (ключа), Om, (U I1=Ucc1=10V, Ucc2=0V, U I=10V, Io=-0,966mA)

U I1=Ucc1=10V, Ucc2=0V, U I=10V, Io=-0,957mA

U I1=Ucc1=10V, Ucc2=0V, U I=10V, Io=-0,953mA

Ro



400

500

550

-60

25+-10

125

U I1=Ucc1=5V, Ucc2=0V, U I=5V, Io=-0,390mA

U I1=Ucc1=5V, Ucc2=0V, U I=5V, Io=-0,340mA

U I1=Ucc1=5V, Ucc2=0V, U I=5V, Io=-0,328mA



3000

5000

5500

-60

25+-10

125

U I1=Ucc1=5V, Ucc2=-5V, U I=5V, Io=-0,483mA

U I1=Ucc1=5V, Ucc2=-5V, U I=5V, Io=-0,478mA

U I1=Ucc1=5V, Ucc2=-5V, U I=5V, Io=-0,477mA



400

500

550

-60

25+-10

125

U I1=Ucc1=2,5V, Ucc2=-2,5V, U I=2,5V, Io=-0,185mA

U I1=Ucc1=2,5V, Ucc2=-2,5V, U I=2,5V, Io=-0,170mA

U I1=Ucc1=2,5V, Ucc2=-2,5V, U I=2,5V, Io=-0,164mA



3000

5000

5500

-60

25+-10

125

U I1=Ucc1=5V, Ucc2=-5V, U I=-5V, Io=-0,483mA

U I1=Ucc1=5V, Ucc2=-5V, U I=-5V, Io=-0,478mA

U I1=Ucc1=5V, Ucc2=-5V, U I=-5V, Io=-0,477mA



400

500

550

-60

25+-10

125

U I1=Ucc1=2,5V, Ucc2=-2,5V, U I=-2,5V, Io=-0,185mA

U I1=Ucc1=2,5V, Ucc2=-2,5V, U I=-2,5V, Io=-0,170mA

U I1=Ucc1=2,5V, Ucc2=-2,5V, U I=-2,5V, Io=-0,164mA



3000

5000

5500

-60

25+-10

125

Ток потребления (в статическом режиме) при низшем значении напряжении на выходе на управляющем входе, uA, (Ucc1=10V, Ucc2=0V, U I1=0V) I CCL

0,5

0,5

15

-60

25+-10

125

Ucc1=15V, Ucc2=0V, U I1=0V

1,0

1,0

30

-60

25+-10

125

Ток потребления (в статическом режиме) при высшем значении напряжении на выходе на управляющем входе, uA, (Ucc1=10V, Ucc2=0V, U I1=10V) I CCH

0,5

0,5

15

-60

25+-10

125

Ucc1=15V, Ucc2=0V, U I1=15V

1,0

1,0

30

-60

25+-10

125

Ток на входе низшего значения, uA, (Ucc1=15V, Ucc2=0V, U I1=0V)

I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе высшего значения, uA, (Ucc1=15V, Ucc2=0V, U I1=15V, Io=-0,966mA)

Ucc1=15V, Ucc2=0V, U I1=15V, Io=-0,957mA

Ucc1=15V, Ucc2=0V, U I1=15V, Io=-0,953mA

I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125

Ток утечки 564КТ3В на выходе, nA, (U I=5V, Ucc1=5V, Ucc2=-5V, U I1=-5V)

I LО

-

-

-

/-100/

/-100/

/-1000/

-60

25+-10

125

U I=-5V, Ucc1=5V, Ucc2=-5V, U I1=-5V

-

-

-

100

100

1000

-60

25+-10

125

Максимальный ток утечки на выходе, uA, (U I=5V, Ucc1=5V, Ucc2=-5V, U I1=-5V)

I LО max

-

-

-

/-10/

/-10/

/-15/

-60

25+-10

125

Ucc1=5V, Ucc2=0V, U I1=1,5V

-

-

-

/-10/

/-10/

/-15/

-60

25+-10

125

Продолжительность промедления распределения входного сигнала при включении и выключении схемы, ns, (Ucc1=5V, Uсс2=0V, C L=50pF)

t PHL1

t PLH1

-

-

-

30

30

40

-60

25+-10

125

Ucc1=10V, Uсс2=0V, C L=50pF

-

-

-

20

20

30

-60

25+-10

125

Продолжительность промедления распределения управляющего сигнала при включении и выключении схемы, ns, (Ucc1=5V, Uсс2=0V, C L=50pF)

t PHL2

t PLH2

-

-

-

125

125

150

-60

25+-10

125

Ucc1=10V, Uсс2=0V, C L=50pF

-

-

-

70

70

90

-60

25+-10

125

Максимальная частота управляющего сигнала, MHz, (C L=50pF) f max 7 - 25+-10

Разность выходных сопротивлений между двумя любыми из четырех ключей, Om, (Ucc1=10V, Uсс2=0V)

дельта Ro

-

30

25+-10

Ucc1=15V, Uсс2=-5V

-

30

25+-10

Предельные 564КТ3В параметры
