564ПУ6 микросхемы полупроводниковой:

564ПУ6 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом четыре преобразователя уровня и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-24ТУ.

краткие основные характеристики:
Разброс напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления от минус 0,5V до 18V.
Разброс номинальных температур с минус 60 по плюс 125oC.
Напряжение на выходе низшего значения <=0,05V, при Ucс1=5V, Ucс2=5V, U IH=5V, U IL=0V, Т=25oC.
Напряжение на выходе высшего значения >=4,95V, при Ucс1=5V, Ucс2=5V, U IH=5V, U IL=0V, Т=25oC.
Предельное значение входного и выходного напряжения от минус 0,5V до (Ucс=+0,5)V.
Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус.

Ссылки на технические материалы

ссылки на 564ПУ6 дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя НЗПП знак завода изготовителя ЭКСИТОН

Расположения выводов схематическое

схема расположение выводов
Корпус типа 402.16-33, масса меньше 1,5 г.

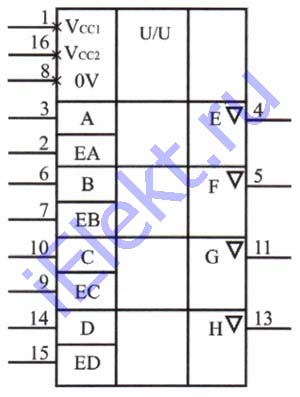

Условное графическое обозначение

условное графическое обозначение

Таблица истинности

таблица истинности

Микросхема интегральная значение выводов

таблица 564ПУ6 назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 Vcc1 Напряжение потребления 1 9 EC Вход разрешения канала С
2 EA Вход разрешения канала А 10 C Вход канала С
3 A Вход канала А 11 G Выход канала С
4 E Выход канала А 12 NC Свободный
5 F Выход канала В 13 H Выход канала D
6 B Вход канала В 14 D Вход канала D
7 EB Вход разрешения канала В 15 ED Вход разрешения канала D
8 0V Общий 16 Vcc2 Напряжение потребления 2

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564ПУ6 электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше

Напряжение на выходе низшего значения, V, при Ucс1=Ucс2=5,0V, U IL=0V, U IH=5V

Ucс1=Ucс2=10V, U IL=0V, U IH=10V

Ucс1=Ucс2=15V, U IL=0V, U IH=15V

U OL

-

-

-

0,05

0,05

0,05

-60

25+-10

125

Напряжение на выходе высшего значения, V, при Ucс1=Ucс2=5,0V, U IH=5V

U OH

4,95

4,95

4,95

-

-

-

-60

25+-10

125

Ucс1=Ucс2=10,0V, U IH=10V

9,95

9,95

9,95

-

-

-

-60

25+-10

125

Ucс1=Ucс2=15,0V, U IH=15V

14,95

14,95

14,95

-

-

-

-60

25+-10

125

Максимальное напряжение на выходе низшего значения, V, при Ucс1=5,0V, Ucс2=10V, U IL=1,5V, U IH=3,5V

U OL max

-

-

-

1,0

1,0

1,0

-60

25+-10

125

Ucс1=10,0V, Ucс2=15V, U IL=3V, U IH=7V

-

-

-

1,5

1,5

1,5

-60

25+-10

125

Минимальное напряжение на выходе высшего значения, V, при Ucс1=5,0V, Ucс2=10V, U IH=3,5V

U OH min

9,0

9,0

9,0

-

-

-

-60

25+-10

125

Ucс1=10,0V, Ucс2=15V, U IH=7V

13,5

13,5

13,5

-

-

-

-60

25+-10

125

Ток на входе 564ПУ6 низшего значения,uA, при Ucс1=Ucс2=15,0V, U IL=0V, U IH=15V

I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе высшего значения,uA, при Ucс1=Ucс2=15,0V, U IL=0V, U IH=15V I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125

Ток на выходе низшего значения, mA, при Ucс1=Ucс2=5,0V, U IL=0V, U IH=5V, Uо=0,4V

I OL

0,51

0,64

0,36

-

-

-

25+-10

-60

125

Ucс1=Ucс2=10V, U IL=0V, U IH=10V, Uо=0,5V

1,3

1,6

0,9

-

-

-

25+-10

-60

125

Ucс1=Ucс2=15V, U IL=0V, U IH=15V, Uо=1,5V

3,4

4,2

2,4

-

-

-

25+-10

-60

125

Ток на выходе высшего значения, mA, при Ucс1=Ucс2=5,0V, U IH=5V, Uо=4,6V

I OH

/-0,51/

/-0,64/

/-0,36/

-

-

-

25+-10

-60

125

Ucс1=Ucс2=10V, U IH=10V, Uо=9,5V

/-1,3/

/-1,6/

/-0,9/

-

-

-

25+-10

-60

125

Ucс1=Ucс2=15V, U IH=15V, Uо=13,5V

/-3,4/

/-4,2/

/-2,4/

-

-

-

25+-10

-60

125

Ucс1=Ucс2=5V, U IH=5V, Uо=2,5V

/-1,6/

/-2,0/

/-1,15/

-

-

-

25+-10

-60

125

Ток потребления ,uA, при Ucс1=Ucс2=15,0V, U IL=0V, U IH=15V

Icc

-

-

-

4

4

120

-60

25+-10

125

Ucс1=5V, Ucс2=15,0V, U IL=0V, U IH=5V

-

-

-

4

4

120

-60

25+-10

125

Ucс1=5V, Ucс2=10,0V, U IL=0V, U IH=5V

-

-

-

2

2

60

-60

25+-10

125

Ток на выходе низшего значения в состоянии Выключено,uA, при Ucс1=Ucс2=15,0V, U IL=0V, Uо=15V

I OZL

-

-

-

0,4

0,4

12

-60

25+-10

125

Ucс1=5V, Ucс2=10,0V, U IL=1,5V, Uо=10V

-

-

-

0,4

0,4

12

-60

25+-10

125

Ucс1=10V, Ucс2=15,0V, U IL=3V, Uо=15V

-

-

-

0,4

0,4

12

-60

25+-10

125

Ток на выходе высшего значения в состоянии Выключено,uA, при Ucс1=Ucс2=15,0V, U IL=0V, U IH=15V, Uо=0V

I OZL

-

-

-

/-0,4/

/-0,4/

/-12/

-60

25+-10

125

Ucс1=5V, Ucс2=10V, U IL=1,5V, U IH=5V, Uо=0V

-

-

-

/-0,4/

/-0,4/

/-12/

-60

25+-10

125

Ucс1=10V, Ucс2=15V, U IL=3V, U IH=10V, Uо=0V

-

-

-

/-0,4/

/-0,4/

/-12/

-60

25+-10

125

Продолжительность промедления распределения сигнала 564ПУ6 при включении (от входа А к выходу), ns, при C L=50pF, Ucс1=5V, Ucс2=10V

t PHL

-

-

-

600

600

840

25+-10

-60

125

Ucс1=5V, Ucс2=15V

-

-

-

440

440

620

25+-10

-60

125

Ucс1=10V, Ucс2=15V

-

-

-

360

360

510

25+-10

-60

125

Ucс1=10V, Ucс2=5V

-

-

-

1600

1600

2200

25+-10

-60

125

Ucс1=15V, Ucс2=5V

-

-

-

1600

1600

2200

25+-10

-60

125

Ucс1=15V, Ucс2=10V

-

-

-

580

580

820

25+-10

-60

125

Продолжительность промедления распределения сигнала при выключении (от входа А к выходу), ns, при C L=50pF, Ucс1=5V, Ucс2=10V

t PLH

-

-

-

260

260

370

25+-10

-60

125

Ucс1=5V, Ucс2=15V

-

-

-

240

240

340

25+-10

-60

125

Ucс1=10V, Ucс2=15V

-

-

-

140

140

200

25+-10

-60

125

Ucс1=10V, Ucс2=5V

-

-

-

460

460

650

25+-10

-60

125

Ucс1=15V, Ucс2=5V

-

-

-

460

460

650

25+-10

-60

125

Ucс1=15V, Ucс2=10V

-

-

-

160

160

220

25+-10

-60

125

Продолжительность промедления распределения при переходе из состояния высшего значения в состояние Выключено, ns, при R L=1kOm, C L=50pF, Ucс1=5V, Ucс2=10V

t PHZ

-

-

-

120

120

170

25+-10

-60

125

Ucс1=5V, Ucс2=15V

-

-

-

100

100

140

25+-10

-60

125

Ucс1=10V, Ucс2=15V

-

-

-

70

70

100

25+-10

-60

125

Ucс1=10V, Ucс2=5V

-

-

-

240

240

340

25+-10

-60

125

Ucс1=15V, Ucс2=5V

-

-

-

300

300

420

25+-10

-60

125

Ucс1=15V, Ucс2=10V

-

-

-

80

80

120

25+-10

-60

125

Продолжительность промедления распределения при переходе из состояния низшего значения в состояние Выключено, ns, при R L=1kOm, C L=50pF, Ucс1=5V, Ucс2=10V

t PLZ

-

-

-

740

740

1100

25+-10

-60

125

Ucс1=5V, Ucс2=15V

-

-

-

600

600

840

25+-10

-60

125

Ucс1=10V, Ucс2=15V

-

-

-

500

500

700

25+-10

-60

125

Ucс1=10V, Ucс2=5V

-

-

-

1600

1600

2200

25+-10

-60

125

Ucс1=15V, Ucс2=5V

-

-

-

1600

1600

2200

25+-10

-60

125

Ucс1=15V, Ucс2=10V

-

-

-

700

700

1000

25+-10

-60

125

Продолжительность промедления распределения при переходе из состояния Выключено в состояние высшего значения, ns, при R L=1kOm, C L=50pF, Ucс1=5V, Ucс2=10V

t PZH

-

-

-

640

640

840

25+-10

-60

125

Ucс1=5V, Ucс2=15V

-

-

-

460

460

650

25+-10

-60

125

Ucс1=10V, Ucс2=15V

-

-

-

360

360

510

25+-10

-60

125

Ucс1=10V, Ucс2=5V

-

-

-

1500

1500

2100

25+-10

-60

125

Ucс1=15V, Ucс2=5V

-

-

-

1500

1500

2100

25+-10

-60

125

Ucс1=15V, Ucс2=10V

-

-

-

560

560

790

25+-10

-60

125

Продолжительность промедления распределения при переходе из состояния Выключено в состояние низшего значения, ns, при R L=1kOm, C L=50pF, Ucс1=5V, Ucс2=10V

t PZL

-

-

-

200

200

280

25+-10

-60

125

Ucс1=5V, Ucс2=15V

-

-

-

160

160

230

25+-10

-60

125

Ucс1=10V, Ucс2=15V

-

-

-

80

80

120

25+-10

-60

125

Ucс1=10V, Ucс2=5V

-

-

-

80

80

120

25+-10

-60

125

Ucс1=15V, Ucс2=5V

-

-

-

240

240

340

25+-10

-60

125

Ucс1=15V, Ucс2=10V

-

-

-

240

240

340

25+-10

-60

125

Входная емкость, pF, при Ucс1=Ucс2=10,0V

C I

-

7,5

25+-10

Выходная емкость, pF, при Ucс1=Ucс2=10,0V, U I=0

Co

-

15

25+-10

Предельные 564ПУ6 параметры
