564ПУ9В, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



564ПУ9В микросхемы полупроводниковой:

564ПУ9В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом двунаправленный восьмиразрядный преобразователь уровня и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-36ТУ.

краткие основные характеристики:
Разброс напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Разброс номинальных температур с минус 60 по плюс 125oC.
Продолжительность промедления распределения сигнала <=160 ns при Ucс1=5V, Uсс2=12,0V, C L=50pF, Т=25oC.
Ток на выходе низшего значения >=3,0mA при Ucс1=5V, Uсс2=12,0V, Uo=0,5V, Т=25oC.
Ток на выходе высшего значения >=/-3,0/mA при Ucс1=5V, Uсс2=12,0V, Uo=11,5V, Т=25oC.
Ток потребления (от источника Ucс2)<=1,5mA при Ucс1=Uсс2=12,6V, Т=25oC.
Ток потребления (от источника Ucс1)<=20mA при Ucс1=Uсс2=12,6V, Т=25oC.
Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус.

Ссылки на технические материалы

ссылки на 564ПУ9В дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности для положительной логики
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН

Расположения выводов схематическое

схема расположение выводов
Корпус типа 4118.24-2.

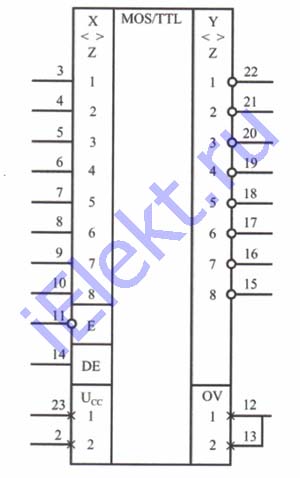

Условное графическое обозначение

условное графическое обозначение

Таблица истинности для положительной логики

таблица истинности для положительной логики

Микросхема интегральная значение выводов

таблица 564ПУ9В назначения выводов:
Номер Обозначение Значение Номер Обозначение Значение
1 - Свободный 13 0V2 Общий 2
2 Ucс2 Питание 2

14

DE Вход Запрет
3 X1 Первый канал КМДП 15 Y8 Восьмой канал ТТЛ
4 X2 Второй канал КМДП 16 Y7 Седьмой канал ТТЛ
5 X3 Третий канал КМДП 17 Y6 Шестой канал ТТЛ
6 X4 Четвертый канал КМДП 18 Y5 Пятый канал ТТЛ
7 X5 Пятый канал КМДП 19 Y4 Четвертый канал ТТЛ
8

X6

Шестой канал КМДП 20 Y3 Третий канал ТТЛ
9 X7 Седьмой канал КМДП 21 Y2 Второй канал ТТЛ
10 X8 Восьмой 22 Y1 Первый канал ТТЛ
11 E Вход Разрешения 23 Ucс1 Питание 1
12 0V1 Общий 1 24 - Свободный

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564ПУ9В электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше

Напряжение на выходе низшего значения, V, при Ucс1=Ucс2=4,0V; U IL=0V; U IH=Ucс1

для выходов КМДП

U OL1

-

0,5

от -60 до 125

для выходов ТТЛ U OL2

-

0,5

Напряжение на выходе высшего значения, V, при Ucс1=Ucс2=4,0V; U IL=0V; U IH=Ucс1

для выходов КМДП

U OH1

3,5

-

от -60 до 125

для выходов ТТЛ U OH2

3,5

-

Ток на входе низкого и высшего значения,uA, для входов КМДП, при Ucс2=12,6V; Ucс1=5V, U IL=0V; U IH=Ucс2

I IL1

I IH1

-

-

-

1,0

1,0

10,0

-60

25+-10

125

Ток на входе низшего значения,uA, для входов ТТЛ, Разрешения, Запрет, при Ucс2=12,6V; Ucс1=5V, U IL=0V

I IL2

-

-

-

/-1,0/

/-1,0/

/-10,0/

-60

25+-10

125

Ток на входе высшего значения,uA, для входов ТТЛ, Разрешения, Запрет, при Ucс2=12,6V; Ucс1=5V,

U IH2=5,0V

I IH2

-

-

-

1,0

1,0

10,0

-60

25+-10

125

U IH2=12,6V I IH3

-

-

-

1,0

1,0

10,0

-60

25+-10

125

Ток на выходе 564ПУ9В низшего значения, mA, для выходов КМДП,

при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH1=2,3V, Uo=0,5V

I OL1

3,0

3,0

2,1

-

-

-

-60

25+-10

125

Ток на выходе высшего значения, mA, для выходов КМДП,

при Ucс2=12,0V; Ucс1=5V, U IL=0,7V, U IH=5,0V, Uo=11,5V

I OH1

/-3,0/

/-3,0/

/-2,1/

-

-

-

-60

25+-10

125

Ток на выходе низшего значения, mA, для выходов ТТЛ,

при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=10V, Uo=0,4V

I OL2

6,8

6,8

4,8

-

-

-

-60

25+-10

125

Ток на выходе высшего значения, mA, для выходов ТТЛ,

при Ucс2=12,0V; Ucс1=5V, U IL=2,0V, U IH=12,0V, Uo=3,0V

I OH2

/-6,8/

/-6,8/

/-4,8/

-

-

-

-60

25+-10

125

Ток на выходе в состоянии Выключено,uA, для выходов КМДП,

при Ucс2=12,6V; Ucс1=5V, U IL=0V, U IH=12,6V, U E=U DE=0V, Uo=12,6V

I OZ1

-

-

-

1,0

1,0

10,0

-60

25+-10

125

Ток на выходе в состоянии Выключено,uA, для выходов ТТЛ,

при Ucс2=12,6V; Ucс1=5V, U IL=0V, U E=U DE=12,6V, Uo=5,0V

I OZ2

-

-

-

1,0

1,0

10,0

-60

25+-10

125

для выходов ТТЛ,

при Ucс2=12,6V; Ucс1=5V, U IH2=5,0V, U E=U DE=12,6V, Uo=0V

I OZ3

-

-

-

/-1,0/

/-1,0/

/-10,0/

-60

25+-10

125

U IL=0V; U E=0V, U DE=12,6V, Uo=0V и 5V, U IH2=5,0V

I OZ4

-

-

-

1,0

1,0

10,0

-60

25+-10

125

Ток потребления (от источника потребления Ucс2), mA, при Ucс1=Ucс2=12,6V, U IL=0V, U IH=12,6V, U E=U DE=0V

Icc2

-

-

-

3,0

1,5

3,0

-60

25+-10

125

U E=U DE=Ucс2 уровни ТТЛ=Ucс2

-

-

-

7,0

5,0

5,0

-60

25+-10

125

Ток потребления (от источника потребления Ucс1), mA, при Ucс1=Ucс2=12,6V, U IL=0V, U IH=12,6V

Icc1

-

-

-

20

20

600

-60

25+-10

125

Продолжительность промедления распределения 564ПУ9В при включении и выключении от входов КМДП к выходам ТТЛ, ns, при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=12,0V, U E=U DE=0V

C L=50pF

t PHL1

tPLH1

-

-

-

110

110

160

-60

25+-10

125

C L=200pF

-

-

-

150

150

210

-60

25+-10

125

Продолжительность промедления распределения при включении и выключении от входов ТТЛ к выходам КМДП, ns, при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=5,0V, U E=U DE=5V

C L=50pF

t PHL2

t PLH2

-

-

-

160

160

230

-60

25+-10

125

C L=200pF

-

-

-

200

200

280

-60

25+-10

125

Продолжительность промедления распределения от входа Разрешения к выходам КМДП, ns, при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=5,0V (уровни ТТЛ), U IH=12,0V (уровни КМДП), C L=50pF и C L=200pF

t PZH1

t PZL1

t PHZ1

t PLZ1

-

-

-

200

200

280

-60

25+-10

125

Продолжительность промедления распределения от входа Запрет к выходам ТТЛ, ns, при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=5,0V (уровни ТТЛ), U IH=12,0V (уровни КМДП), C L=50pF и C L=200pF

t PZH2

t PZL2

t PHZ2

t PLZ2

-

-

-

200

200

280

-60

25+-10

125

Продолжительность перехода при включении и выключении для выходов КМДП, ns, при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=5,0V, U E=U DE=12,0V, C L=50pF

t THL1

t TLH1

-

130

25+-10

C L=200pF - 240

Продолжительность перехода при включении и выключении для выходов ТТЛ, ns, при Ucс2=12,0V; Ucс1=5V, U IL=0V, U IH=5,0V, U E=0V и 12V, U DE=0V, C L=50pF

t THL2

t TLH2

-

110

25+-10

C L=200pF - 200
Входная емкость, pF, при Ucс2=12V, Ucс1=5,0V C i - 30 25+-10
Выходная емкость, pF, при Ucс2=12V, Ucс1=5,0V Co - 30 25+-10

Динамический ток потребления, mA, при Ucс2=12V, Ucс1=5,0V, f=100kHz

от КМДП к ТТЛ, вывод 23

от ТТЛ к КМДП, вывод 2



I OCC1

I OCC2



-

-



0,8

3,4

25+-10

Предельные 564ПУ9В параметры
