564РП1В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом буферное ЗУ (емкостью 4 х 8 бит) и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ10/04, АЕЯР.431200.610-33 ТУ| Разброс напряжений потребления с 4,2V по 15V. |
| Предельное напряжение потребления до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность цикла записи (считывания) менее 650 ns при Ucс=10V, Т=25oC. |
| Ток на выходе низшего значения более 2,7mA при Ucс=10V. |
| Ток на выходе высшего значения более /-0,9/mA при Ucс=10V. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое

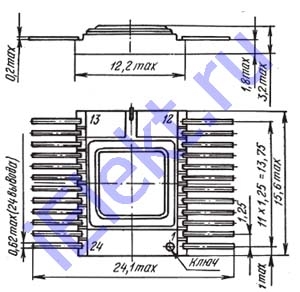

Корпус типа 4118.24-2.01, масса меньше 1,5 г.

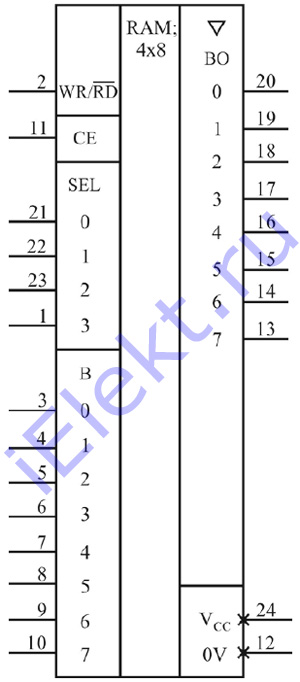

Условное графическое обозначение

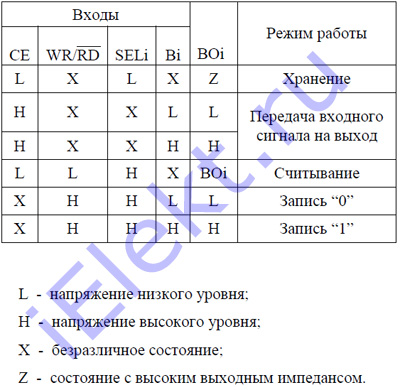

Таблица истинности

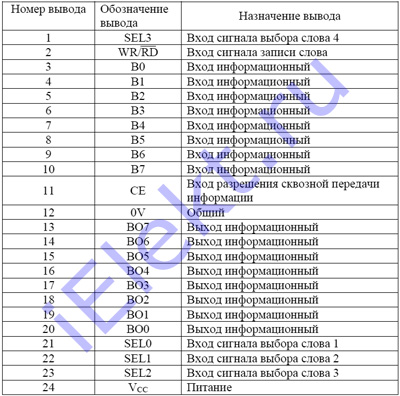

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | SEL3 | Вход сигнала выбора слова 4 | 13 | BO7 | Выход информационный |
| 2 | WR/RD | Вход сигнала записи слова | 14 | BO6 | Выход информационный |
| 3 | B0 | Вход информационный | 15 | BO5 | Выход информационный |
| 4 | B1 | Вход информационный | 16 | BO4 | Выход информационный |
| 5 | B2 | Вход информационный | 17 | BO3 | Выход информационный |
| 6 | B3 | Вход информационный | 18 | BO2 | Выход информационный |
| 7 | B4 | Вход информационный | 19 | BO1 | Выход информационный |
| 8 | B5 | Вход информационный | 20 | BO0 | Выход информационный |
| 9 | B6 | Вход информационный | 21 | SEL0 | Вход сигнала выбора слова 1 |
| 10 | B7 | Вход информационный | 22 | SEL1 | Вход сигнала выбора слова 2 |
| 11 | CE | Вход разрешения сквозной передачи информации | 23 | SEL2 | Вход сигнала выбора слова 3 |
| 12 | 0V | Общий | 24 | VCC | Питание |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V, Ucс=10,0V | U OL U OL (инв) |
- - - |
10 10 50 |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V |
U OH U OH (инв) |
4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Uсс=10,0V | 9,99 9,99 9,95 |
- - - |
-60 25+-10 125 |
|
Входное напряжение низшего значения, V, при Ucс=5,0V |
U IL |
- - - |
1,5 1,5 1,4 |
-60 25+-10 125 |
| Uсс=10,0V | - - - |
3,0 3,0 2,9 |
-60 25+-10 125 |
|
Входное напряжение высшего значения, V, при Ucс=5,0V |
U IH |
3,6 3,5 3,5 |
- - - |
-60 25+-10 125 |
| Uсс=10,0V | 7,1 7,0 7,0 |
- - - |
-60 25+-10 125 |
|
Напряжение функционирования, V |
UcсF | 4,2 |
15,0 |
-60 25+-10 125 |
Ток утечки 564РП1В низкого и высшего значения на входе,uA, при Ucс=15V |
I LIL I LIH |
- - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низшего значения, mA, при Ucс=4,5V |
I OL I OL (инв) |
1,6 1,6 1,0 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V | 2,7 2,7 1,6 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высшего значения, mA, при Ucс=4,5V |
I OH I OH (инв) |
/-0,9/ /-0,9/ /-0,5/ |
- - - |
-60 25+-10 125 |
| Ucс=10,0V | /-0,9/ /-0,9/ /-0,5/ |
- - - |
-60 25+-10 125 |
|
Ток потребления в режиме хранения,uA, при Ucс=5,0V |
Iccs | - - - |
5,0 5,0 150 |
-60 25+-10 125 |
| при Ucс=10,0V | - - - |
10,0 10,0 300 |
-60 25+-10 125 |
|
| при Ucс=15,0V | - - - |
20,0 20,0 600 |
-60 25+-10 125 |
|
Ток на выходе низкого (высокого) уровня в состоянии Выключено,uA, при Ucс=10V |
I OZL (I OZH) |
- - - |
1,0 1,0 15,0 |
-60 25+-10 125 |
Продолжительность цикла записи (считывания), ns, при Ucс=5,0V |
t CY(WR) (t CY(RD)) |
- - - |
1500 1500 2500 |
-60 25+-10 125 |
| Ucс=10,0V | - - - |
650 650 1000 |
-60 25+-10 125 |
|
Продолжительность выборки разрешения, ns, при Ucс=5,0V |
t A(CE) | - - - |
1200 1200 1900 |
-60 25+-10 125 |
| Ucс=10,0V | - - - |
450 450 750 |
-60 25+-10 125 |
|
Входная емкость, pF |
C I | - |
8,0 |
25+-10 |
Выходная емкость, pF |
Cо | - |
16 |
25+-10 |
Предельные 564РП1В параметры
