580ИР83, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
580ИР83 микросхемы полупроводниковой:
580ИР83 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом собой однокристальный буферный 8-разрядный регистр (D-регистр /защелка/ с тремя состояниями на выходе) инвертирующий. Микросхемы выполнены в металлокерамическом корпусе 2140.20-4. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.281-09ТУ.
Ссылки на технические материалы
Знак завода изготовителя

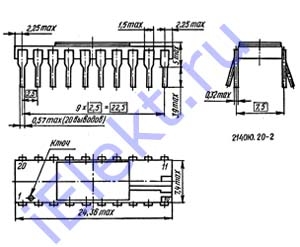

Схема расположения выводов
Вес не превышает 2,5g.
Условно графическое обозначение
Назначение выводов
таблица 580ИР83 назначения выводов:
Контакт |
Цепь |
Контакт |
Цепь |
1-8 |
Информационные вх DI0...DI7 |
11 |
Стробирующий вх SТВ |
9 |
Вх разрешения выхода ОЕ |
12-19 |
Информационные вых DO7...DO0 |
10 |
Общий |
20 |
Напряжение питания |

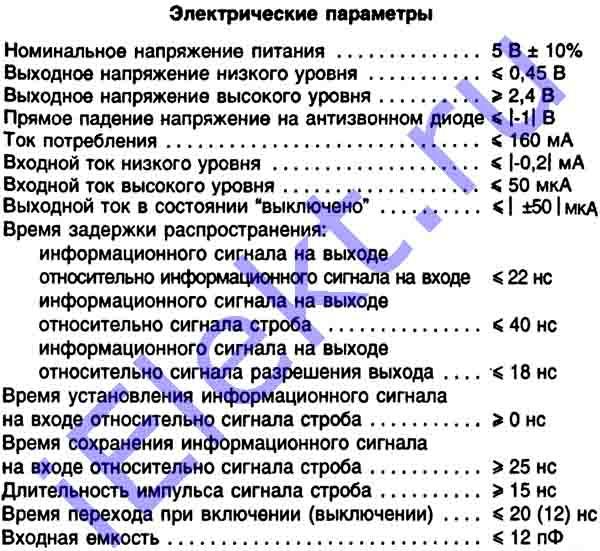

Основные электро параметры при t=25+-10 градусов Цельсия
таблица 580ИР83 основные электрические параметры:
Название характеристики, единица и режим замера |
Норма |
больше |
меньше |
Uноминальное питания, V |
5-10% |
5+10% |
Uвыходное низшего значения, V |
|
0,45 |
Uвыходное высшего значения, V |
2,4 |
|
Uпрямое падение на антизвонном диоде, V |
|
/-1/ |
Ток потребления, mA |
|
160 |
Iвходной низшего значения, uA |
|
/-0,2/ |
Iвходной высшего значения, uA |
|
50 |
Iвыходной в состоянии /выключено/, uA |
|
/+-50/ |
tзадержки распростр-ия информац-ого сигнала на выходе относит-но, ns: информационного сигнала на входе |
|
22 |
сигнала строба |
|
40 |
сигнала разрешения выхода |
|
18 |
tустановления информац-ого сигнала на входе относит-но сигнала строба, ns |
0 |
|
tсохранения информац-ого сигнала на входе относит-но сигнала строба, ns |
25 |
|
Длительность импульса сигнала строба, ns |
15 |
|
tперехода при включении (выключении), ns |
|
20(12) |
Входная емкость, pF |
|
12 |
Предельные 580ИР83 параметры
©
