580ВИ53, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



580ВИ53 микросхемы полупроводниковой:

580ВИ53 — цифровая микросхема является транзисторной логикой с функционалом трехканальное программируемое устройство временных интервалов и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.281ТУ, бК0.347.281-06ТУ.

Ссылки на технические материалы

ссылки на 580ВИ53 дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности одного элемента
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя КВАЗАР знак завода изготовителя КВАНТОР

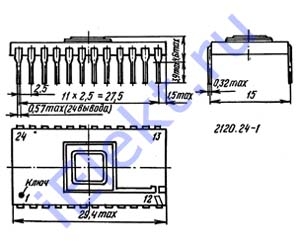

Расположения выводов схематическое

схема расположение выводов
Вес не превышает 5g.

Микросхема интегральная значение выводов

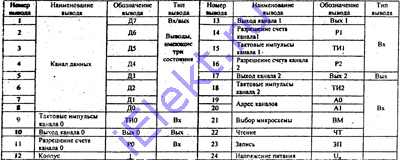

таблица 580ВИ53 назначения выводов:
Номер Значение Обозначение Тип вывода Номер Значение Обозначение Тип вывода
1 Канал данных Д7 Вх/Вых 13 Выход канала 1 Вых 1 Вх
2 Д6 Выводы, имеющие три состояния 14 Разрешение счета канала 1 Р1
3 Д5 15 Тактовые импульсы канала 1 ТИ1
4 Д4 16 Разрешение счета канала 2 Р2
5 Д3 17 Выход канала 2 Вых 2 Вых
6 Д2 18 Тактовые импульсы канала 2 ТИ2 Вх
7 Д1 19 Адрес каналов А0
8 Д0 20 А1
9 Тактовые импульсы канала 0 ТИ0 Вх 21 Выбор микросхемы ВМ
10 Выход канала 0 Вых 0 Вых 22 Чтение ЧТ
11 Разрешение счета канала 0 Р0 Вх 23 Запись ЗП
12 Корпус     24 Напряжение питания Uп

Основные электро параметры при t=от -60 до 85 градусов Цельсия

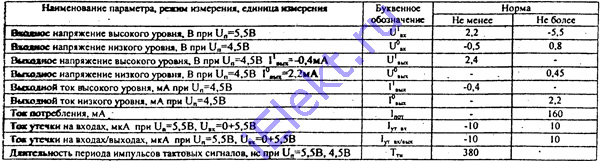

таблица основных 580ВИ53 электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма
больше меньше
Напряжение на входе низшего значения, V (Uп=4,5V) U 0вх

-0,5

0,8

Напряжение на входе высшего значения, V (Uп=5,5V)

U 1вх

2,2

-5,5

Напряжение на выходе низшего значения, V (Uп=4,5V, I 0вых=2,2mA) U 0вых

-

0,45

Напряжение на выходе высшего значения, V (Uп=4,5V, I 1вых=-0,4mA)

U 1вых 2,4 -
Ампераж выходной низшего уровня, mA (Uп=4,5V) I 0вых - 2,2
Ампераж выходной высшего уровня, mA (Uп=4,5V) I 1вых -0,4 -
Ток потребления, mA Iпот - 160
Ток утечки на входах, uA (Uп=5,5V, Uвх=0+5,5V) Iут.вх -10 10
Ток утечки на входах/выходах, uA (Uп=5,5V, Uвх=0+5,5V) Iут.вх/вых -10 10
Длительность периода тактовых сигналов, ns (Uп=5,5V, 4,5V) Tти 380 -

Предельные 580ВИ53 параметры
