580ВК38 микросхемы полупроводниковой:

580ВК38 — цифровая микросхема является транзисторной логикой с функционалом системный контроллер и используются в вычислительной технике большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.281-08ТУ.

Ссылки на технические материалы

ссылки на 580ВК38 дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности одного элемента
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ГАММА

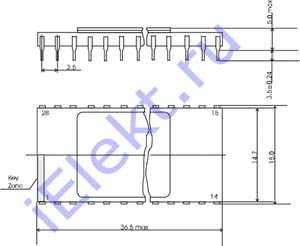

Расположения выводов схематическое

схема расположение выводов
Вес не превышает 6g.

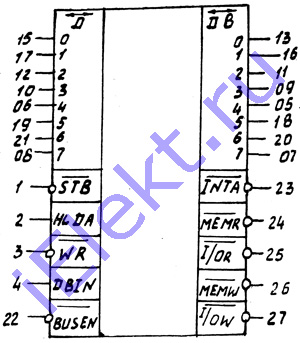

Условное графическое обозначение

условное графическое обозначение

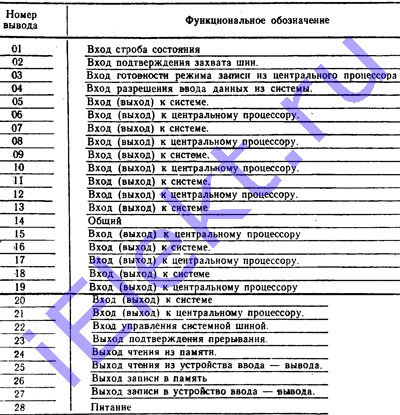

Микросхема интегральная значение выводов

таблица 580ВК38 назначения выводов:
Номер Значение Номер Значение
1 Вход строба состояния 15 Вход (выход) к центральному процессору
2 Вход подтверждения захвата шин 16 Вход (выход) к системе
3 Вход готовности режима записи из центрального процессора 17 Вход (выход) к центральному процессору
4 Вход разрешения ввода данных из системы 18 Вход (выход) к системе
5 Вход (выход) к системе 19 Вход (выход) к центральному процессору
6 Вход (выход) к центральному процессору 20 Вход (выход) к системе
7 Вход (выход) к системе 21 Вход (выход) к центральному процессору
8 Вход (выход) к центральному процессору 22 Вход управления системной шиной
9 Вход (выход) к системе 23 Выход подтверждения прерывания
10 Вход (выход) к центральному процессору 24 Выход чтения из памяти
11 Вход (выход) к системе 25 Выход чтения из устройства ввода-вывода
12 Вход (выход) к центральному процессору 26 Выход записи в память
13 Вход (выход) к системе 27 Выход записи в устройство ввода-вывода
14 Общий 28 Питание

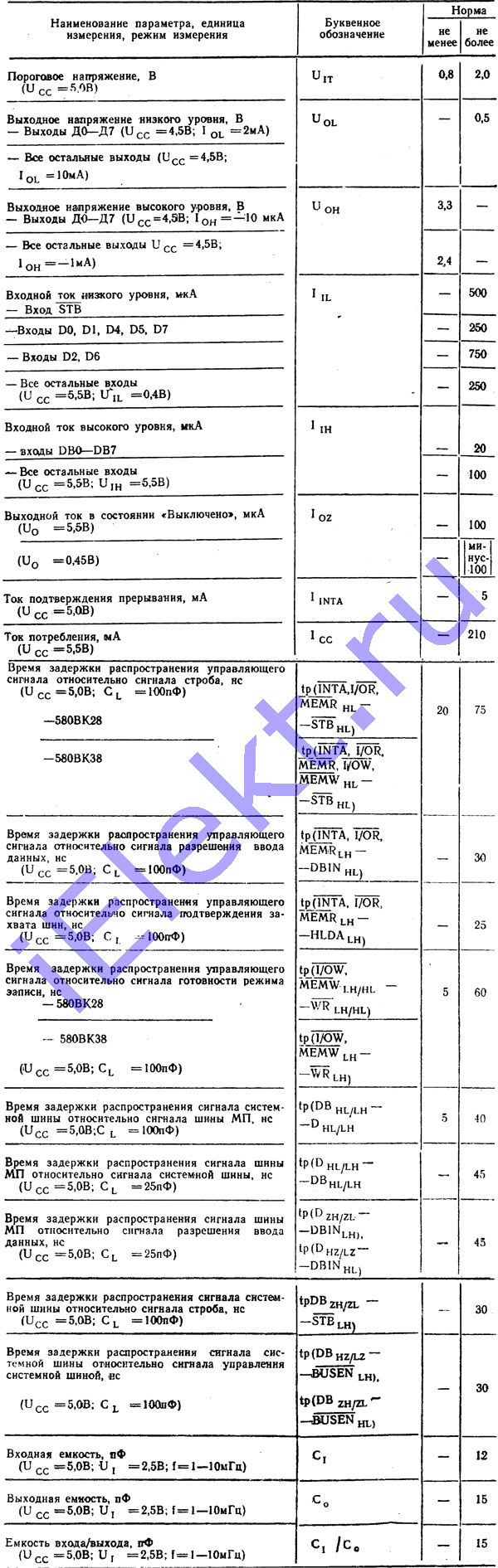

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 580ВК38 электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма
больше меньше
Пороговое напряжение, V (Ucc=5,0V) U IT 0,8 2,0
Напряжение на выходе низшего значения, V - Выходы D0-D7 (Ucс=4,5V, I OL=2mA) U OL

-

0,5

- Все остальные выходы (Ucс=4,5V, I OL=10mA)

Напряжение на выходе высшего значения, V - Выходы D0-D7 (Ucс=4,5V, I OH=-10uA)

U OH

3,3

-

- Все остальные выходы (Ucс=4,5V, I OH=-1mA)

2,4


Ампераж входной низшего уровня, uA - Вход инв(STB) I IL - 500
- Входы D0, D1, D4, D5, D7 - 250
- Входы D2, D6 - 750
- Все остальные входы (Ucc1=5,5V, U IL=0,4V) - 250
Ампераж входной высшего уровня, uA - Входы DB0-DB7 I IH - 20
- Все остальные входы (Ucc=5,5V, U IH=5,5V) - 100
Ампераж на выходе в состоянии Выключено, uA: (Uо=5,5V) I OZ - 100
(Uо=0,45V) - -100
Ампераж подтверждения прерывания, mA I INTA - 5
Ток потребления, mA (Ucс=5,5V) Icc - 210
Продолжительность замедления распределения управляющего сигнала относительно сигнала строба, ns (Ucс=5,0V, CL=100pF) - 580ВК28 tp(INTA, I/OR, MEMRHL-STBHL) 20 75
- 580ВК38 tp(INTA, I/OR, MEMR, I/OW, MEMRHL-STBHL)
Продолжительность замедления распределения управляющего сигнала относительно сигнала разрешения ввода данных, ns (Ucс=5,0V, CL=100pF) tp(INTA, I/OR, MEMRLH-DBINHL) - 30
Продолжительность замедления распределения управляющего сигнала относительно сигнала подтверждения захвата шин, ns (Ucс=5,0V, CL=100pF) tp(INTA, I/OR, MEMRLH-HLDALH) - 25
Продолжительность замедления распределения управляющего сигнала относительно сигнала готовности режима записи, ns (Ucс=5,0V, CL=100pF) - 580ВК28 tp(INTA, I/OW, MEMWLH/HL-WRLH/HL) 5 60
- 580ВК38 tp(INTA, I/OW, MEMWLH-WRLH)
Продолжительность замедления распределения сигнала системной шины относительно сигнала шины МП, ns (Ucс=5,0V, CL=100pF) tp(DBHL/LH-DHL/LH) 5 40
Продолжительность замедления распределения сигнала шины МП относительно сигнала системной шины, ns (Ucс=5,0V, CL=25pF) tp(DHL/LH-DBHL/LH) - 45
Продолжительность замедления распределения сигнала шины МП относительно сигнала разрешения ввода данных, ns (Ucс=5,0V, CL=25pF) tp(DZH/ZL-DBINLH), tp(DHZ/LZ-DBINHL) - 45
Продолжительность замедления распределения сигнала системной шины относительно сигнала строба, ns (Ucс=5,0V, CL=100pF) tp(DBZH/ZL-STBLH) - 30
Продолжительность замедления распределения сигнала системной шины относительно сигнала управления системной шиной, ns (Ucс=5,0V, CL=100pF) tp(DBHZ/LZ-BUSENLH), tp(DBZH/ZL-BUSENHL) - 30
Входная емкость, pF (Ucс=5,0V, UI=2,5V, f=1-10MHz) CI - 12
Выходная емкость, pF (Ucс=5,0V, UI=2,5V, f=1-10MHz) - 15
Емкость входа/выхода, pF (Ucс=5,0V, UI=2,5V, f=1-10MHz) CI/Co - 15

Предельные 580ВК38 параметры
