588ВА3 микросхемы полупроводниковой:
588ВА3 — цифровая микросхема технологии КМОП, функциональное назначение усиление с ограничением и используются в РЭА в большой области эксплуатации для принятия аналогово сигнала с трансформирующей линии и передачи на выход с ограничением амплитуды. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-09ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

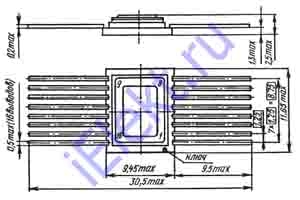

Расположение выводов схематическое

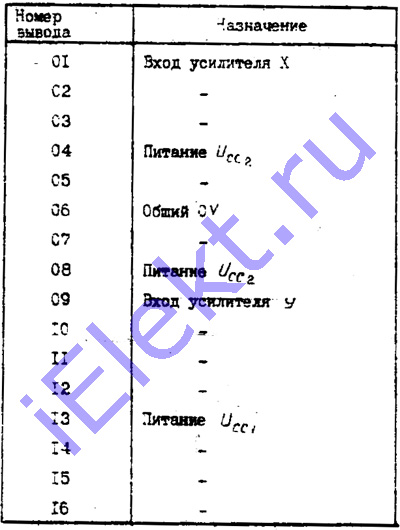

Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Вход уусилителя X | 9 | Вход усилителя Y |
| 2 | - | 10 | - |
| 3 | - | 11 | - |
| 4 | Питание Uсс2 | 12 | - |
| 5 | - | 13 | Питание Uсс1 |
| 6 | Общий 0V | 14 | - |
| 7 | - | 15 | - |
| 8 | Питание Uсс2 | 16 | - |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе высшего значения, V, при Ucc1=5,0V, Ucc2=-5,0V, UIH=4,5V, IOH=-1,0mA | UOH | 0,8 | 1,5 |
| при Ucc1=5,0V+-10%, Ucc2=-5,0V+-10%, UIH=(Ucc1-0,5)V, IOH=-1,0mA | 0,65 | 1,65 | |
| Вольтаж на выходе низшего значения, V, при Ucc1=5,0V, Ucc2=-5,0V, UIL=-4,5V, IOL=1,0mA | UOL | -1,5 | -0,8 |
| при Ucc1=5,0V+-10%, Ucc2=-5,0V+-10%, UIL=(Ucc2+0,5)V, IOL=1,0mA | -1,65 | -0,65 | |
| Ампераж на входе высшего уровня, mA, при UIH=(Ucc1-0,5)V, Ucc1=5,0V+-10%, Ucc2=-5,0V+-10% | IIH | - | 0,4 |
| Ампераж на входе низшего уровня, mA, при UIL=(Ucc2+0,5)V, Ucc1=5,0V+-10%, Ucc2=-5,0V+-10% | IOL | - | /-0,4/ |
| Ампераж потребления, mA, при Ucc1=5,0V+-10%, UI==0 | Icc1 | - | 60 |
| Ucc2=-5,0V+-10%, UI==0 | Icc2 | - | /-60/ |
| Продолжительность замедления распределения при включении, ns, Ucc1=5,0V+-10%, Ucc2=-5,0V+-10%, UIL=-2,0V, UIH=2,0V, CL=15pF | tPHL(X-Y) | - | 40 |
| Продолжительность замедления распределения при выключении, ns, Ucc1=5,0V+-10%, Ucc2=-5,0V+-10%, UIL=-2,0V, UIH=2,0V, CL=15pF | tPLH(X-Y) | - | 40 |
Предельные 588ВА3 параметры
