588ВГ9 микросхемы полупроводниковой:
588ВГ9 — цифровая микросхема технологии КМОП, функциональное назначение схема сопряжения мультиплексным каналом связи и используются в РЭА в большой области эксплуатации в аппаратуре с жестко ограниченным энергопотреблением и весогабаритными характеристиками. Разброс Uпит с 4,5 по 7,5V, ток потребления меньше 5mA, предельная тактовая частота 12MHz. Производятся в керамометаллическом корпусе 4135.64-2. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям АЕЯР.431290.528ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | графическое обозначение |
| эксплуатация | ||
Знак завода изготовителя
Расположение выводов схематическое
Условно графическое обозначение

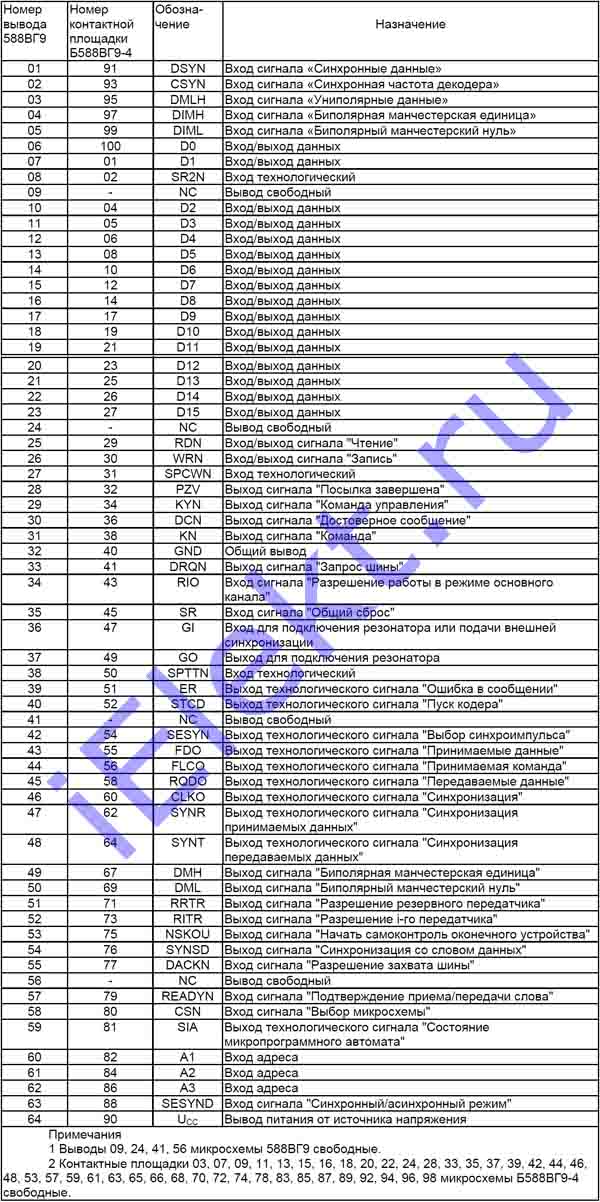

Микросхема интегральная назначение выводов
| Номер контакта | Обозна- чение |
Значение | Номер контакта | Обозна- чение |
Значение |
| 1 | DSYN | Вх сигн /Синхр-ые данные/ | 33 | DRQN | Вых сигн /Запрос шины/ |
| 2 | СSYN | Вх сигн /Синхр-ая частота декодера/ | 34 | RIО | Вх сигн /Разреш-ие работы в режиме основного канала/ |
| 3 | DMLН | Вх сигн /Униполярные данные/ | 35 | SR | Вх сигн /Общий сброс/ |
| 4 | DIMН | Вх сигн /Бипол-ая манчестерская единица/ | 36 | GI | Вх подключ-ия резонатора или подачи внешней синхронизации |
| 5 | DIМL | Вх сигн /Бипол-ый манчестерский нуль/ | 37 | GО | Вых подключ-ия резонатора |
| 6 | D0 | Вх/вых данных | 38 | SPТTN | Вх технологич-ий |
| 7 | D1 | Вх/вых данных | 39 | ЕR | Вых технологич-ого сигн /Ошибка в сообщении/ |
| 8 | SR2N | Вх технологич-ий | 40 | SТCD | Вых технологич-ого сигн /Пуск кодера/ |
| 9 | NС | Выв свободный | 41 | NС | Выв свободный |
| 10 | D2 | Вх/вых данных | 42 | SЕSYN | Вых технологич-ого сигн /Выбор синхроимпульса/ |
| 11 | D3 | Вх/вых данных | 43 | FDО | Вых технологич-ого сигн /Принимаемые данные/ |
| 12 | D4 | Вх/вых данных | 44 | FLСO | Вых технологич-ого сигн /Принимаемая команда/ |
| 13 | D5 | Вх/вых данных | 45 | RQDО | Вых технологич-ого сигн /Передаваемые данные/ |
| 14 | D6 | Вх/вых данных | 46 | CLКO | Вых 588ВГ9 технологич-ого сигн /Синхрон-ия/ |
| 15 | D7 | Вх/вых данных | 47 | SYNR | Вых технологич-ого сигн /Синхрон-ия принимаемых данных/ |
| 16 | D8 | Вх/вых данных | 48 | SYNТ | Вых технологич-ого сигн /Синхрон-ия передаваемых данных/ |
| 17 | D9 | Вх/вых данных | 49 | DMН | Вых сигн /Бипол-ая манчестерская единица/ |
| 18 | D10 | Вх/вых данных | 50 | DМL | Вых сигн /Бипол-ый манчестерский нуль/ |
| 19 | D11 | Вх/вых данных | 51 | RRТR | Вых сигн /Разреш-ие резервного передатчика/ |
| 20 | D12 | Вх/вых данных | 52 | RIТR | Вых сигн /Разреш-ие i-го передатчика/ |
| 21 | D13 | Вх/вых данных | 53 | NSКOU | Вых сигн /Начать самоконтроль оконечного устройства/ |
| 22 | D14 | Вх/вых данных | 54 | SYNSD | Вых сигн /Синхрон-ия со словом данных/ |
| 23 | D15 | Вх/вых данных | 55 | DАCKN | Вх сигн /Разреш-ие захвата шины/ |
| 24 | NС | Выв свободный | 56 | NС | Выв свободный |
| 25 | RDN | Вх/вых сигн Чтение | 57 | RЕADYN | Вх сигн /Подтверждение приема/передачи слова/ |
| 26 | WRN | Вх/вых сигн Запись | 58 | СSN | Вх сигн /Выбор микросхемы/ |
| 27 | SPСWN | Вх технологич-ий | 59 | SIА | Вых технологич-ого сигн /Состояние микропрограммного автомата/ |
| 28 | РZV | Вых сигн /Посылка завершена/ | 60 | А1 | Вх адреса |
| 29 | КYN | Вых сигн /Команда управления/ | 61 | А2 | Вх адреса |
| 30 | DСN | Вых сигн /Достоверное сообщение/ | 62 | А3 | Вх адреса |
| 31 | КN | Вых сигн Команда | 63 | SЕSYND | Вх сигн /Синхронный/асинхронный режим/ |
| 32 | GND | Общий выв | 64 | Ucc | Выв питания от источника напряжения |
| Примечание. Выводы 9, 24, 41, 56 микросхемы свободные. | |||||
Основные электро параметры при t=(25+-10, -60+-3, 125+-5) градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вых напряжение низшего значения, V (U CC=4,5-7,5V, I OL=1mA, U IL=0,8V, U IH=U CC-0,8V) | U OL | - | 0,4 |
| Вых напряжение высшего значения, V (U CC=4,5-7,5V, I OH=-1mA, U IL=0,8V, U IH=(U CC-0,8)V) | U OH | U CC-0,4 | - |
| Вх ток низшего значения, uA (U CC=4,5-7,5V, U IL=0,8V) | I IL | - | -15 |
| Вх ток высшего значения, uA (U CC=4,5-7,5V, U IH=U CC) | I IH | - | 15 |
| Вых ток низшего значения в состоянии Выключено, uA (U CC=4,5-7,5V, U OL=0V) | I OZL | - | 15 |
| Вых ток высшего значения в состоянии Выключено, uA (U CC=4,5-7,5V, U OH=U CC) | I OZH | - | -15 |
| Ток потребления, mA (U CC=4,5-7,5V) | I CC | - | 5 |
Предельные 588ВГ9 параметры
