588ВИ1 микросхемы полупроводниковой:
588ВИ1 — цифровая микросхема технологии КМОП, функциональное назначение таймер и используются в РЭА в большой области эксплуатации в аппаратуре с жестко ограниченным энергопотреблением и весогабаритными характеристиками. Производятся в керамометаллическом корпусе 429.42-5. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-16ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

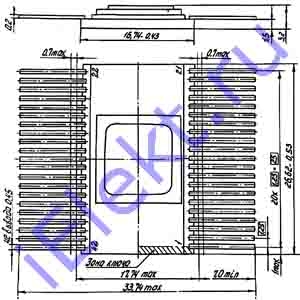

Расположение выводов схематическое

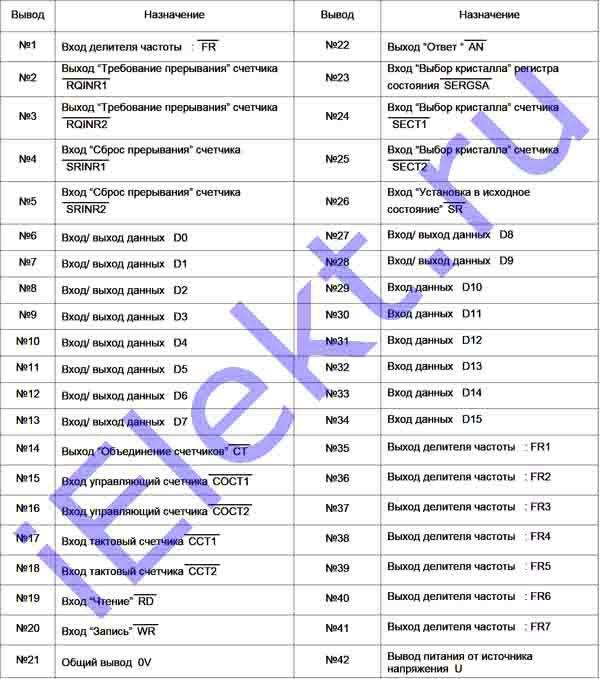

Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Вх делителя частоты FR | 22 | Вых Ответ AN |
| 2 | Вых /Требование прерывания/ счетчика RQINR1 | 23 | Вх /Выбор кристалла/ регистра состояния SERGSA |
| 3 | Вых /Требование прерывания/ счетчика RQINR2 | 24 | Вх /Выбор кристалла/ счетчика SEСТ1 |
| 4 | Вх /Сброс прерывания/ счетчика SRINR1 | 25 | Вх /Выбор кристалла/ счетчика SEСТ2 |
| 5 | Вх /Сброс прерывания/ счетчика SRINR2 | 26 | Вх /Установка в исходное состояние/ SR |
| 6 | Вх/вых данных D0 | 27 | Вх/вых данных D8 |
| 7 | Вх/вых данных D1 | 28 | Вх/вых данных D9 |
| 8 | Вх/вых данных D2 | 29 | Вх данных D10 |
| 9 | Вх/вых данных D3 | 30 | Вх данных D11 |
| 10 | Вх/вых данных D4 | 31 | Вх данных D12 |
| 11 | Вх/вых данных D5 | 32 | Вх данных D13 |
| 12 | Вх/вых данных D6 | 33 | Вх данных D14 |
| 13 | Вх/вых данных D7 | 34 | Вх данных D15 |
| 14 | Вых /Объединение счетчиков/ CT | 35 | Вых делителя частоты FR1 |
| 15 | Вх управляющий счетчика COCT1 | 36 | Вых делителя частоты FR2 |
| 16 | Вх управляющий счетчика COCT2 | 37 | Вых делителя частоты FR3 |
| 17 | Вх тактовый счетчика CCT1 | 38 | Вых делителя частоты FR4 |
| 18 | Вх тактовый счетчика CCT2 | 39 | Вых делителя частоты FR5 |
| 19 | Вх Чтение RD | 40 | Вых делителя частоты FR6 |
| 20 | Вх Запись WR | 41 | Вых делителя частоты FR7 |
| 21 | Общий вывод 0V | 42 | Вывод питания от источника напряжения U |

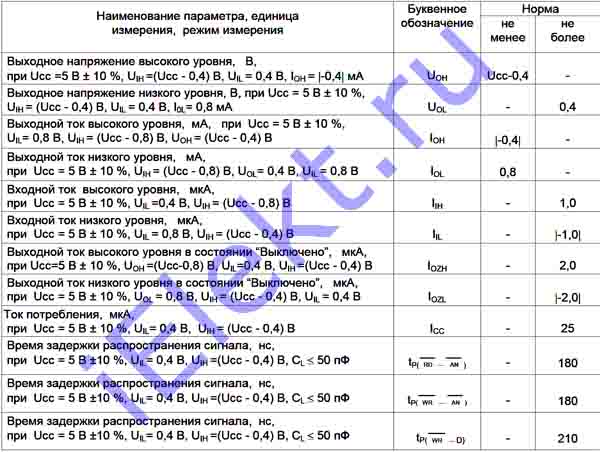

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вых напряжение высокого уровня, V (U сс=5V+-10%, U IH=(U сс-0,4)V, U IL=0,4V, I ОH=/-0,4/mA) | U OH | U CC-0,4 | - |
| Вых напряжение низкого уровня, V (U сс=5V+-10%, U IL=0,4V, U IH=(U сс-0,4)V, I ОL=0,8mA) | U OL | - | 0,4 |
| Вых ток низкого уровня, mA (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,8)V, U ОL=0,4V) | I OL | 0,8 | - |
| Вых ток высокого уровня, mA (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,8)V, U ОH=(U сс-0,4)V) | I OH | /-0,4/ | - |
| Вх ток высокого уровня, uA (U сс=5V+-10%, U IL=0,4V, U IH=(U сс-0,8)V) | I IH | - | 1,0 |
| Вх ток низкого уровня, uA (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,4)V) | I IL | - | /-1,0/ |
| Вых ток высокого уровня в состоянии Выключено, uA (U сс=5V+-10%, U ОH=(U сс-0,8)V, U IL=0,4V, U IH=(U сс-0,4)V) | I OZH | - | 2,0 |
| Вых ток низкого уровня в состоянии Выключено, uA (U сс=5V+-10%, U IH=(U сс-0,4)V, U ОL=0,8V, U IL=0,4V) | I OZL | - | /-2,0/ |
| Ток потребления, uA (U сс=5V+-10%, U IL=0,4V, U IH=(U сс-0,4)V) | I CC | - | 25 |
| Время задержки распространения сигнала, ns (U сс=5V+-10%, U IL=0,4V, U IH=(U cс-0,4)V, С L<=50pF) | tР(RD-AN) | - | 180 |
| tР(WR-AN) | - | 180 | |
| tР(WR-D) | - | 210 | |
Предельные 588ВИ1 параметры
