588ВН1 микросхемы полупроводниковой:
588ВН1 — цифровая микросхема технологии КМОП, функциональное назначение контроллер прерываний и используются в РЭА в большой области эксплуатации в аппаратуре с жестко ограниченным энергопотреблением и весогабаритными характеристиками. Производятся в керамометаллическом корпусе 4119.28-3.01. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-17ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

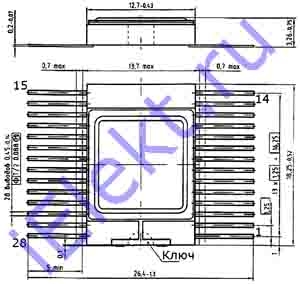

Расположение выводов схематическое

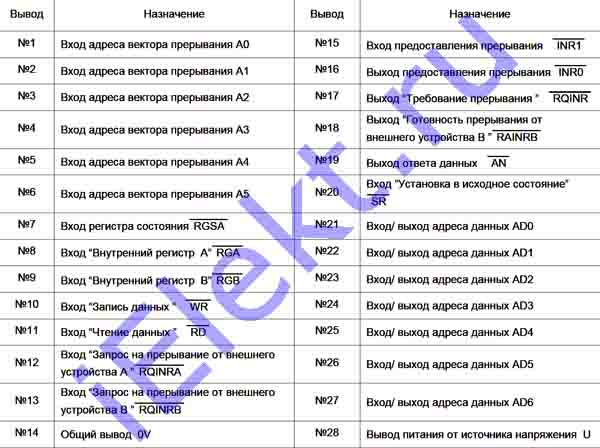

Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Вх адреса вектора прерывания А0 | 15 | Вх предоставления прерывания INR1 |
| 2 | Вх адреса вектора прерывания А1 | 16 | Вых предоставления прерывания INR0 |
| 3 | Вх адреса вектора прерывания А2 | 17 | Вых /Требование прерывания/ RQINR |
| 4 | Вх адреса вектора прерывания А3 | 18 | Вых /Готовность прерывания от внешнего устройства В/ RАINRB |
| 5 | Вх адреса вектора прерывания А4 | 19 | Вых ответа данных AN |
| 6 | Вх адреса вектора прерывания А5 | 20 | Вх /Установка в исходное состояние/ SR |
| 7 | Вх регистра состояния RGSA | 21 | Вх/вых адреса данных AD0 |
| 8 | Вх /Внутренний регистр А/ RGA | 22 | Вх/вых адреса данных AD1 |
| 9 | Вх /Внутренний регистр В/ RGB | 23 | Вх/вых адреса данных AD2 |
| 10 | Вх /Запись данных/ WR | 24 | Вх/вых адреса данных AD3 |
| 11 | Вх /Чтение данных/ RD | 25 | Вх/вых адреса данных AD4 |
| 12 | Вх /Запрос на прерывание от внешнего устройства А/ RQINRА | 26 | Вх/вых адреса данных AD5 |
| 13 | Вх /Запрос на прерывание от внешнего устройства B/ RQINRB | 27 | Вх/вых адреса данных AD6 |
| 14 | Общий вывод 0V | 28 | Выв питания от источника напряжения U |

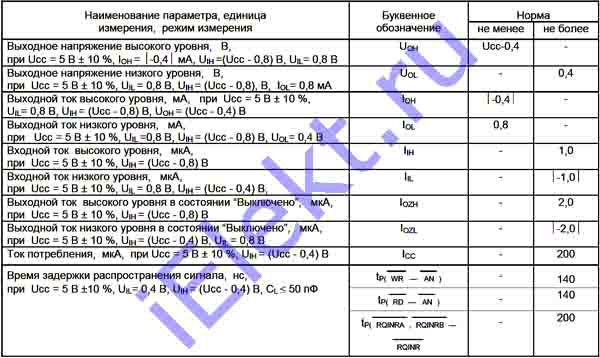

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вых напряжение высокого уровня, V (U сс=5V+-10%, U IH=(U сс-0,8)V, U IL=0,8V, I ОH=/-0,4/mA) | U OH | U CC-0,4 | - |
| Вых напряжение низкого уровня, V (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,8)V, I ОL=0,8mA) | U OL | - | 0,4 |
| Вых ток низкого уровня, mA (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,8)V, U ОL=0,4V) | I OL | 0,8 | - |
| Вых ток высокого уровня, mA (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,8)V, U ОH=(U сс-0,4)V) | I OH | /-0,4/ | - |
| Вх ток высокого уровня, uA (U сс=5V+-10%, U IH=(U сс-0,8)V) | I IH | - | 1,0 |
| Вх ток низкого уровня, uA (U сс=5V+-10%, U IL=0,8V, U IH=(U сс-0,4)V) | I IL | - | /-1,0/ |
| Вых ток высокого уровня в состоянии Выключено, uA (U сс=5V+-10%, U IH=(U сс-0,8)V) | I OZH | - | 2,0 |
| Вых ток низкого уровня в состоянии Выключено, uA (U сс=5V+-10%, U IH=(U сс-0,4)V, U IL=0,8V) | I OZL | - | /-2,0/ |
| Ток потребления, uA (U сс=5V+-10%, U IH=(U сс-0,4)V) | I CC | - | 200 |
| Время задержки распространения сигнала, ns (U сс=5V+-10%, U IL=0,4V, U IH=(U cс-0,4)V, С L<=50pF) | tР(RD-AN) | - | 140 |
| tР(WR-AN) | - | 140 | |
| tР(RQINRA,RQINRB-RQINR) | - | 200 | |
Предельные 588ВН1 параметры
