588ВС2А микросхемы полупроводниковой:
588ВС2А — цифровая микросхема технологии КМОП, функциональное назначение арифмитическое устройство микропроцессора и используются в РЭА в большой области эксплуатации в аппаратуре с жесткоограниченным энергопотреблением и весогабаритными характеристиками. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-03ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

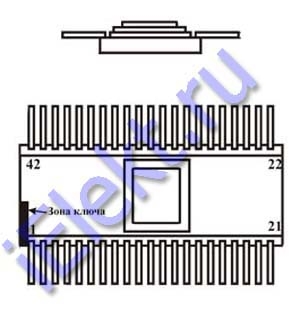

Расположение выводов схематическое
Допускается обозначение ключа в виде треугольника или в виде четырех (пяти) кругов диаметром 0,4mm.

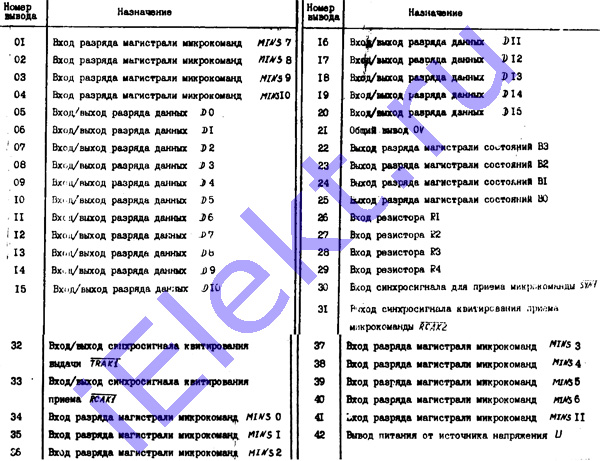

Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Вх разряда магистрали микрокоманд MINS7 | 22 | Вых разряда магистрали состояний B3 |
| 2 | Вх разряда магистрали микрокоманд MINS8 | 23 | Вых разряда магистрали состояний B2 |
| 3 | Вх разряда магистрали микрокоманд MINS9 | 24 | Вых разряда магистрали состояний B1 |
| 4 | Вх разряда магистрали микрокоманд MINS10 | 25 | Вых разряда магистрали состояний B0 |
| 5 | Вх/вых разряда данных D0 | 26 | Вх резистора R1 |
| 6 | Вх/вых разряда данных D1 | 27 | Вх резистора R2 |
| 7 | Вх/вых разряда данных D2 | 28 | Вх резистора R3 |
| 8 | Вх/вых разряда данных D3 | 29 | Вх резистора R4 |
| 9 | Вх/вых разряда данных D4 | 30 | Вх синхросигнала для приема микрокоманды SYN1 |
| 10 | Вх/вых разряда данных D5 | 31 | Вых синхросигнала квитирования приема микрокоманды RSAK2 |
| 11 | Вх/вых разряда данных D6 | 32 | Вх/вых 588ВС2А синхросигнала квитирования выдачи TRAK1 |
| 12 | Вх/вых разряда данных D7 | 33 | Вх/вых синхросигнала квитирования приема RCAK1 |
| 13 | Вх/вых разряда данных D8 | 34 | Вх разряда магистрали микрокоманд MINS0 |
| 14 | Вх/вых разряда данных D9 | 35 | Вх разряда магистрали микрокоманд MINS1 |
| 15 | Вх/вых разряда данных D10 | 36 | Вх разряда магистрали микрокоманд MINS2 |
| 16 | Вх/вых разряда данных D11 | 37 | Вх разряда магистрали микрокоманд MINS3 |
| 17 | Вх/вых разряда данных D12 | 38 | Вх разряда магистрали микрокоманд MINS4 |
| 18 | Вх/вых разряда данных D13 | 39 | Вх разряда магистрали микрокоманд MINS5 |
| 19 | Вх/вых разряда данных D14 | 40 | Вх разряда магистрали микрокоманд MINS6 |
| 20 | Вх/вых разряда данных D15 | 41 | Вх разряда магистрали микрокоманд MINS11 |
| 21 | Общий вывод 0V | 42 | Выв питания от источника напряжения U |

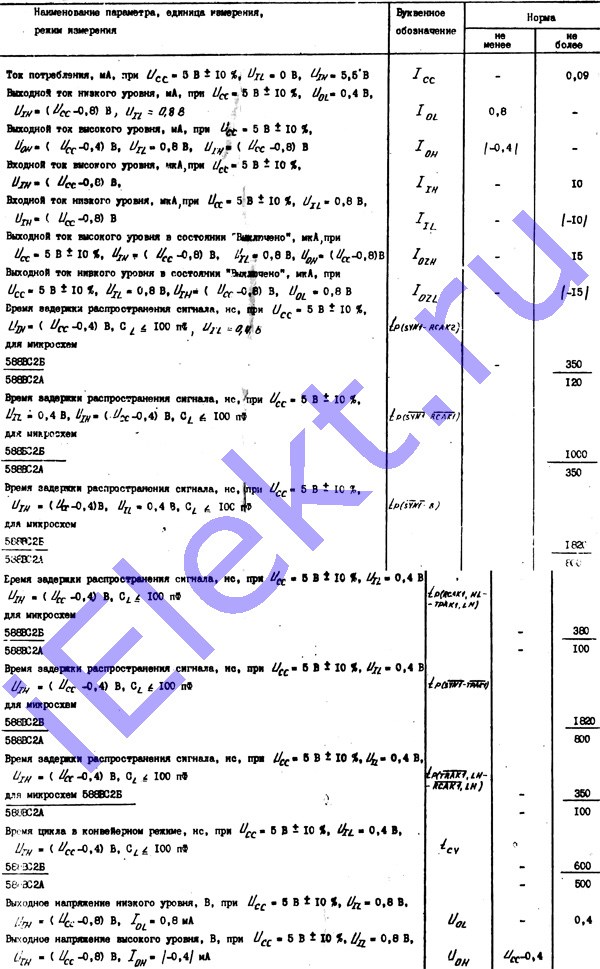

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |||
| 588ВС2А | 588ВС2Б | ||||
| больше | меньше | больше | меньше | ||
| Ампераж потребления, mA, при U cc=5V+-10%, U IL=0V, U IH=5,5V | Icc | - | 0,09 | - | 0,09 |
| Ампераж на выходе низшего значения, mA, при U cc=5V+-10%, U IH=(U cc-0,8)V, U IL=0,8V, U OL=0,4V | IOL | 0,8 | - | 0,8 | - |
| Ампераж на выходе высшего значения, mA, при U cc=5V+-10%, U IH=(U cc-0,8)V, U IL=0,8V, U OH=(U cc-0,4)V | IOH | /-0,4/ | - | /-0,4/ | - |
| Ампераж на входе высшего значения, uA, при U cc=5V+-10%, U IH=(U cc-0,8)V | IIH | - | 10 | - | 10 |
| Ампераж на входе низшего значения, uA, при U cc=5V+-10%, U IL=0,8V, U IH=(U cc-0,8)V | IIL | - | /-10/ | - | /-10/ |
| Ампераж на выходе высшего значения в состоянии Выключено, uA, при U cc=5V+-10%, U IH=(Ucc-0,8)V, U OH=(Ucc-0,8)V | IOZH | - | 15 | - | 15 |
| Ампераж на выходе низшего значения в состоянии Выключено, uA, при U cc=5V+-10%, U IL=0,8V, U IH=(Ucc-0,8)V, U OL=0,8V | IOZL | - | /-15/ | - | /-15/ |
| Продолжительность замедления распределения сигнала, ns, при Ucc=5V+-10%, U IH=(Ucc-0,4)V, CL<=100pF, U IL=0,4V | tp(SYN1-RCAK2) | 120 | 350 | ||
| tp(SYN1-RCAK1) | 350 | 1000 | |||
| tp(SYN1-B) | 800 | 1820 | |||
| tp(RSAK1, HL-TRAK1, LH) | 100 | 380 | |||
| tp(SYN1-TRAK1) | 800 | 1820 | |||
| tp(TRAK1, LH-RCAK1, LH | 100 | 350 | |||
| Продолжительность цикла в конвейерном режиме, ns, при Ucc=5V+-10%, U IH=(Ucc-0,4)V, CL<=100pF, U IL=0,4V | tcv | 500 | 600 | ||
| Вольтаж на выходе низшего значения, V, при U cc=5V+-10%, U IL=0,8V, U IH=(U cc-0,8)V, I OL=0,8mA | UOL | - | 0,4 | 0,4 | |
| Вольтаж на выходе высшего значения, V, при U cc=5V+-10%, U IL=0,8V, U IH=(U cc-0,8)V, I OH=/-0,4/mA | UOH | Ucc-0,4 | Ucc-0,4 | ||
Предельные 588ВС2А параметры
