588ВТ2 микросхемы полупроводниковой:
588ВТ2 — цифровая микросхема технологии КМОП, функциональное назначение контроллер прямого доступа к памятии используются в РЭА в большой области эксплуатации для передачи данных между внешними устройствами и системной памятью. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-15ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

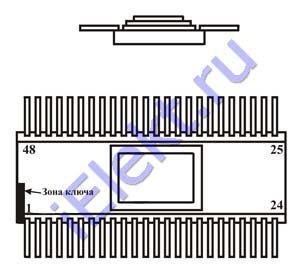

Расположение выводов схематическое
Допускается обозначение ключа в виде треугольника или в виде четырех (пяти) кругов диаметром 0,4mm.

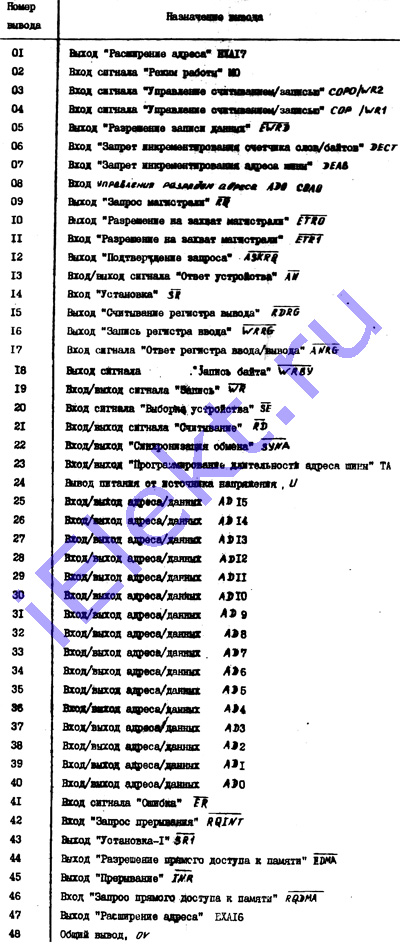

Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Вых Расширение адреса EXA17 | 25 | Вх/вых адреса /данных AD15 |
| 2 | Вх сигнала Режим работы MO | 26 | Вх/вых адреса /данных AD14 |
| 3 | Вх сигнала Управление считыванием/записью COPO/WR2 | 27 | Вх/вых адреса /данных AD13 |
| 4 | Вх сигнала Управление считыванием/записью COP/WR1 | 28 | Вх/вых адреса /данных AD12 |
| 5 | Вых Разрешение записи данных EWRD | 29 | Вх/вых адреса /данных AD11 |
| 6 | Вх Запрет инкрементирования счетчика слов/байтов DECT | 30 | Вх/вых адреса /данных AD10 |
| 7 | Вх Запрет инкрементирования адреса шины DEAB | 31 | Вх/вых адреса /данных AD9 |
| 8 | Вх управления разрядом адреса ADO COAO | 32 | Вх/вых адреса /данных AD8 |
| 9 | Вых Запрос магистрали RQ | 33 | Вх/вых адреса /данных AD7 |
| 10 | Вых Разрешение на захват магистрали ETRO | 34 | Вх/вых адреса /данных AD6 |
| 11 | Вых Разрешение на захват магистрали ETR1 | 35 | Вх/вых адреса /данных AD5 |
| 12 | Вых Подтверждение 588ВТ2 запроса ASKRQ | 36 | Вх/вых адреса /данных AD4 |
| 13 | Вх/вых сигнала Ответ устройства AN | 37 | Вх/вых адреса /данных AD3 |
| 14 | Вх Установка SR | 38 | Вх/вых адреса /данных AD2 |
| 15 | Вых Считывание регистра вывода RDRG | 39 | Вх/вых адреса /данных AD1 |
| 16 | Вых Запись регистра ввода WRRG | 40 | Вх/вых адреса /данных AD0 |
| 17 | Вх сигнала Ответ регистра ввода/вывода ANRG | 41 | Вх сигнала Ошибка ER |
| 18 | Вых сигнала Запись байта WRBY | 42 | Вх Запрос прерывания RQINT |
| 19 | Вх/вых сигнала Запись WR | 43 | Вых Установка-1 SR1 |
| 20 | Вхсигнала выборка устройства SE | 44 | Вых Разрешение прямого доступа к памяти EDMA |
| 21 | Вх/вых сигнала Считывание RD | 45 | Вых Прерывание INR |
| 22 | Вх/вых Синхронизация обмена SYNA | 46 | Вх Запрос прямого доступа к памяти RQDMA |
| 23 | Вх/вых Программирование длительности адреса шины TA | 47 | Вых расширение адреса EXA16 |
| 24 | Выв питания от источника напряжения U | 48 | Общий вывод 0V |

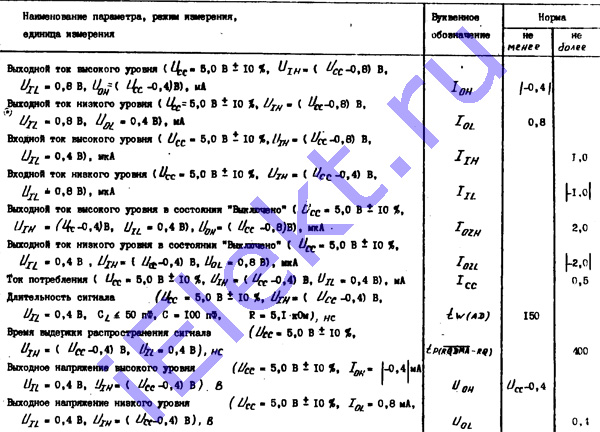

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Ампераж на выходе высшего значения, mA, при U cc=5V+-10%, U IH=(U cc-0,8)V, U IL=0,8V, U OH=(U cc-0,4)V | IOH | /-0,4/ | - |
| Ампераж на выходе низшего значения, mA, при U cc=5V+-10%, U IH=(U cc-0,8)V, U IL=0,8V, U OL=0,4V | IOL | 0,8 | - |
| Ампераж на входе высшего значения, uA, при U cc=5V+-10%, U IH=(U cc-0,8)V, U IL=0,4V | IIH | - | 1,0 |
| Ампераж на входе низшего значения, uA, при U cc=5V+-10%, U IL=0,8V, U IH=(U cc-0,4)V | IIL | - | /-1,0/ |
| Ампераж на выходе высшего значения в состоянии Выключено, uA, при U cc=5V+-10%, U IH=(Ucc-0,4)V, U IL=0,4V, U OH=(Ucc-0,8)V | IOZH | - | 2,0 |
| Ампераж на выходе 588ВТ2 низшего значения в состоянии Выключено, uA, при U cc=5V+-10%, U IL=0,4V, U IH=(Ucc-0,4)V, U OL=0,8V | IOZL | - | /-2,0/ |
| Ампераж потребления, mA, при U cc=5V+-10%, U IL=0,4V, U IH=(Ucc-0,4)V | Icc | - | 0,5 |
| Продолжительность сигнала, ns, при Ucc=5V+-10%, U IH=(Ucc-0,4)V, U IL=0,4V, CL<=50pF, C=100pF, R=5,1kOm | tW(AD) | 150 | |
| Продолжительность замедления распределения сигнала, ns, при Ucc=5V+-10%, U IH=(Ucc-0,4)V, U IL=0,4V | tp(RQDMA-RQ | 100 | |
| Вольтаж на выходе высшего значения, V, при U cc=5V+-10%, U IL=0,4V, U IH=(U cc-0,4)V, I OH=/-0,4/mA | UOH | Ucc-0,4 | |
| Вольтаж на выходе низшего значения, V, при U cc=5V+-10%, U IL=0,4V, U IH=(U cc-0,4)V, I OL=0,8mA | UOL | - | 0,4 |
Предельные 588ВТ2 параметры
