590КН10, Микросхема интегральная

590КН10 микросхемы полупроводниковой:

590КН10 — интегральная микросхема 4-канальный аналоговый ключ со схемой управления с малой амплитудой выбросов напряжения на аналоговом выходе и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.000-12ТУ.

Ссылки на технические материалы

ссылки на 590КН10 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

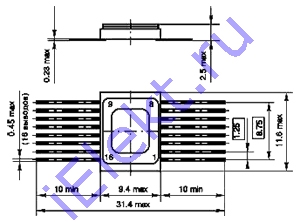

Расположение выводов схематическое

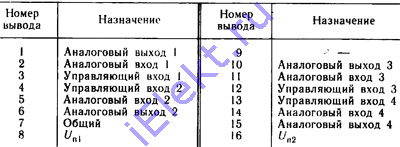

Микросхема интегральная назначение выводов

Значение 590КН10 выводов:

Номер контакта	Значение	Номер контакта	Значение
1	Аналог вых 1	9	-
2	Аналог вх 1	10	Аналог вых 3
3	Управл вх 1	11	Аналог вх 3
4	Управл вх 2	12	Управл вх 3
5	Аналог вх 2	13	Управл вх 4
6	Аналог вых 2	14	Аналог вх 4
7	Общий	15	Аналог вых 4
8	Uп1	16	Uп2

Основные электро параметры при t=25+-10 градусов Цельсия

таблица 590КН10 основных электро показателей:

Название характеристики, единица и режим замера	Норма		Примечание
	больше	меньше
Ампераж утекающий аналог вх, nA	-	70	1
Ампераж утекающий аналог вых, nA	-	70	1
Ампераж на входе низшего значения, uA	-	0,2	1
Ампераж на входе высшего значения, uA	-	0,2	1
Ампераж потребляемый при высшем значении напряжения на входе, uA: от положительного источника	-	2000	1
от отрицательного источника		5
Ампераж потребляемый при низшем значении напряжения на входе, uA: от положительного источника	-	100	1
от отрицательного источника		5
Продолжительность включения, us	-	100	1, 2
Амплитуда выбросов напряжения на аналоговм выходе, mV	-	5	1, 3
Сопротивление в открытом состоянии, Om	-	200	1, 4

Примечания:
1. При вольтаже питающем Uп1 от 10,8 до 13,2V, Uп2 от минус 13,2 до минус 10,8V, вольтаж на входе низшего значения от 0 до 0,8V, вольтаж на входе высшего значения от 4 до Uп1, переключаемом вольтаже от минус 1 до 1V. Величина вольтажа на входе высшего значения не должна превышать Uп1.
2. При сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
3. При вольтаже питающем Uп1 от 10,8 до 13,2V, Uп2 от минус 13,2 до минус 10,8V, емкости нагрузки 1nF, сопротивлении нагрузки меньше 10kOm, сопротивлении генератора 300Om.
4. При переключаемом ампераже 1mA.

Предельные 590КН10 параметры
