590КН12 микросхемы полупроводниковой:
590КН12 — интегральная микросхема ключи с памятью на логических входах и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.000-18ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

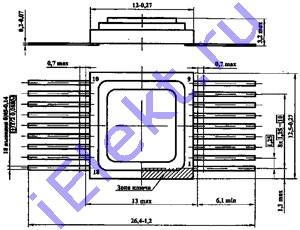

Расположение выводов схематическое
Микросхема интегральная назначение выводов

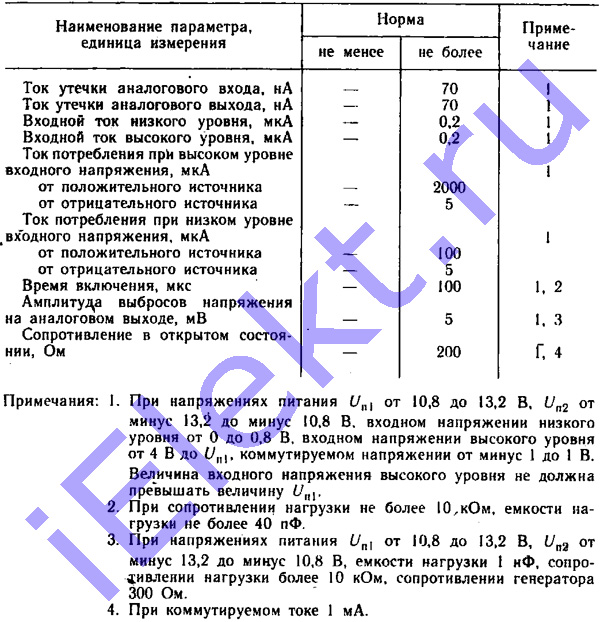

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | Примечание | |
| больше | меньше | ||
| Ампераж утекающий аналог вх, nA | - | 70 | 1 |
| Ампераж утекающий аналог вых, nA | - | 70 | 1 |
| Ампераж на входе низшего значения, uA | - | 0,2 | 1 |
| Ампераж на входе высшего значения, uA | - | 0,2 | 1 |
| Ампераж потребляемый при высшем значении напряжения на входе, uA: от положительного источника | - | 2000 | 1 |
| от отрицательного источника | 5 | ||
| Ампераж потребляемый при низшем значении напряжения на входе, uA: от положительного источника | - | 100 | 1 |
| от отрицательного источника | 5 | ||
| Продолжительность включения, us | - | 100 | 1, 2 |
| Амплитуда выбросов напряжения на аналоговм выходе, mV | - | 5 | 1, 3 |
| Сопротивление в открытом состоянии, Om | - | 200 | 1, 4 |
Примечания:
1. При вольтаже питающем Uп1 от 10,8 до 13,2V, Uп2 от минус 13,2 до минус 10,8V, вольтаж на входе низшего значения от 0 до 0,8V, вольтаж на входе высшего значения от 4 до Uп1, переключаемом вольтаже от минус 1 до 1V. Величина вольтажа на входе высшего значения не должна превышать Uп1.
2. При сопротивлении нагрузки меньше 10kOm, емкости нагрузки меньше 40pF.
3. При вольтаже питающем Uп1 от 10,8 до 13,2V, Uп2 от минус 13,2 до минус 10,8V, емкости нагрузки 1nF, сопротивлении нагрузки меньше 10kOm, сопротивлении генератора 300Om.
4. При переключаемом ампераже 1mA.
Предельные 590КН12 параметры
